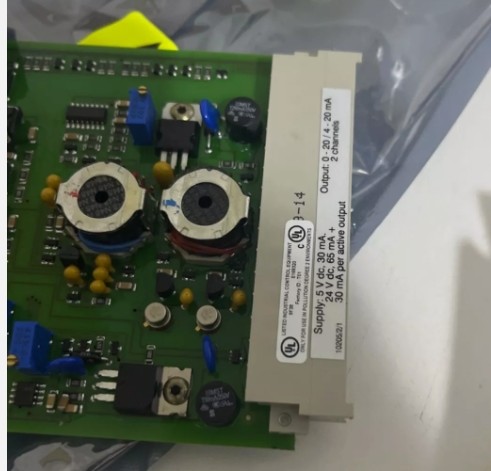

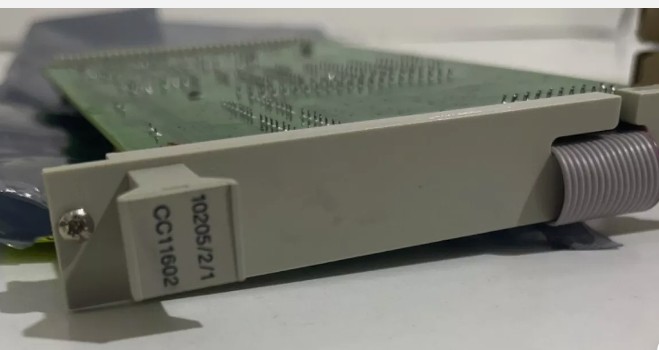

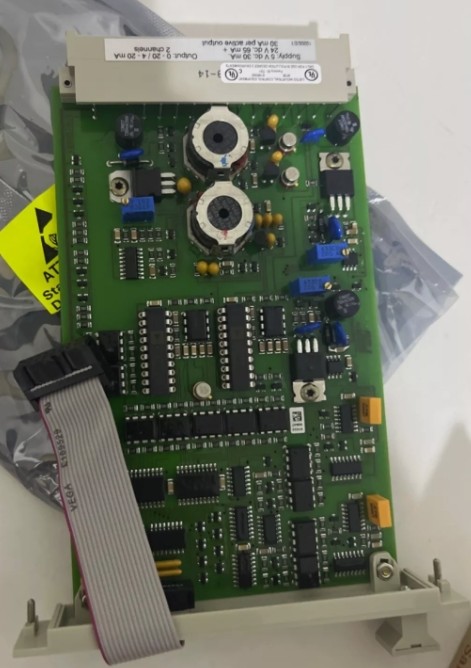

Moduł wyjściowy analogowy Honeywell 10205/2/1 zabezpieczony przed awariami

Moduł wyjściowy analogowy Honeywell 10205/2/1 zabezpieczony przed awariami

Honeywell 10205/2/1 Moduł wyjścia analogowego zabezpieczony przed awariami.pdf

Szczegóły produktu:

Moduł wyjściowy analogowy 10205/2/1 posiada dwa kanały wyjściowe 0 ((4) - 20 mA do zastosowań sterowania analogowego.

Obciążenie może być tylko rezystywne lub pojemnościowe. Obciążenia indukcyjne spowodują, że moduł wyjściowy analogowy zostanie zgłoszony jako wadliwy..

Każdy analogowy kanał wyjściowy składa się z 12-bitowego konwertera D/A dla wartości wyjściowej i konwertera A/D, który odczytuje wartość wyjściową.Za pomocą konwertera A/D można sprawdzić prawidłowe działanie konwertera D/AW konfigurowanym czasie bezpieczeństwa procesu, analogowe wyjścia są badane pod kątem:

• prawidłowa wartość wyjściowa (wartość bieżąca ± 5%),

• zdolność do odzyskiwania energii oraz

• przesłuchanie krzyżowe między analogicznymi wyjściami.

W przypadku zastosowania płaszczyzn wprowadzania/wyjścia moduł wyjścia analogowego 10205/2/1 wymaga modułu 10205/A/. na każdym kanale.który umożliwia czujnikowi i/lub procesorowi wyłączenie energii z wyjściów, niezależnie od wyniku wartości zastosowania.

The analog output module 10205/2/1 can only be used in non-redundant I/O configurations as it is not possible to put current outputs in parallel (which would be required for redundant I/O configurations).
