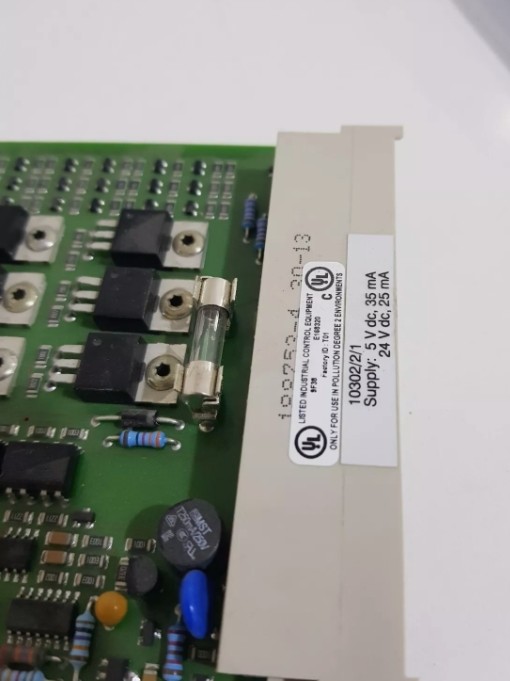

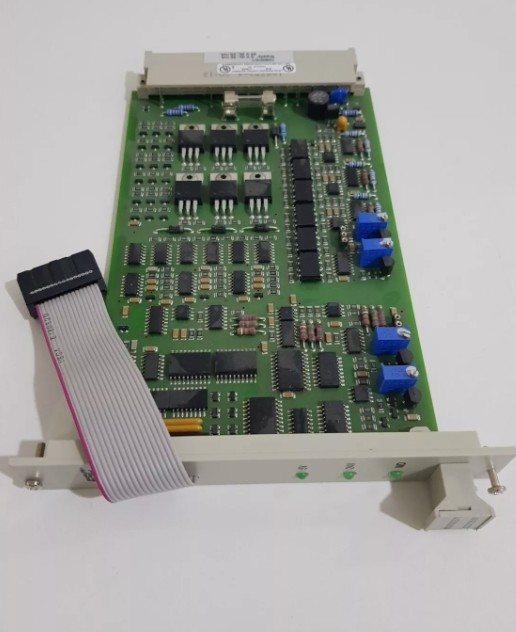

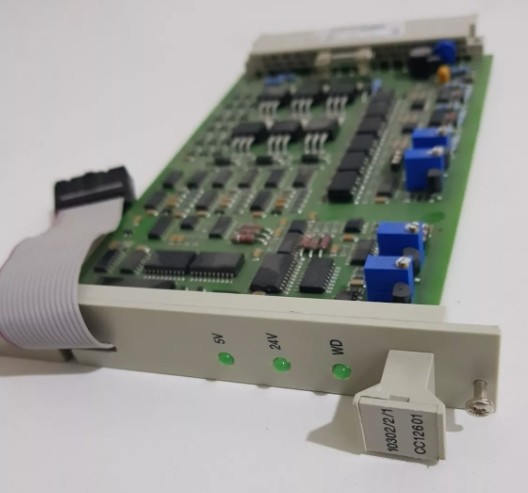

Wzmacniacz sygnału Watchdog Honeywell 10302/2/1

Honeywell 10302/2/1 Watchdog Repeater

Honeywell 10302/2/1 Watchdog Repeater.pdf

Szczegóły produktu:

Powtarzacz czuwający 10302/2/1 to moduł monitorujący 5 Vdc i 24 Vdc dostarczane do modułów I/O.Wyjście czujnika z powtarzacza czujnika jest podłączone do wejścia czujnika z tych modułów wyjściowych, których zasilanie (5 Vdc i/lub 24 Vdc) jest monitorowane.

Powtórnik czuwający jest wymagany w następujących przypadkach:

• w konfiguracjach wielokrotnego zasilacza, dla każdego kolejnego zestawu zasilania o napięciu od 24 Vdc do 5 Vdc, np. zasilacza 2, 3, 4.

• jeśli zasilanie 24 Vdc jest dostarczane za pośrednictwem zasilania M24-20 HE lub M24-12 HE.

• jeśli zasilanie 24 Vdc jest dostarczane za pośrednictwem źródła zasilania, które może dostarczać napięcia zasilania przekraczające 31,0 Vdc.(Maximalne napięcie wyjściowe zasilania 24 Vdc musi być mniejsze niż 37 Vdc w przypadku pojedynczej lub podwójnej awarii urządzenia zasilania 24 Vdc- Tak.

• jeśli wymagany prąd czuwający przekracza 900 mA.

• w konfiguracjach łączących nadmierne i nie nadmierne I/O, w celu utworzenia wyjścia czuwającego dla modułów wyjściowych części nie nadmiernego I/O.

• w konfiguracjach z nadmierną centralną częścią i nie nadmierną I/O, w celu monitorowania zasilania 5 Vdc (jeśli nie wykonuje się monitorowania 5 Vdc)

Powtórnik czuwający wymaga poziomego połączenia przycisku, co oznacza, że miejsce musi być zarezerwowane w stojakach I/O (pozycje 1, 2, 11-18).

W sekcji I/O, której moduły wyjściowe są monitorowane przez tę sekcję, musi być zawsze umieszczony wielokrotnik czuwający.Oznacza to, że powtarzacze czuwające w konfiguracjach z wieloma (nadmiarnymi) sekcjami I/O nie mogą być zainstalowane w taki sposób, aby sterowały "inną" sekcją I/O..

Powtórnik może być wymieniony z włączonym zasilaniem, ale część centralna wyłączy się,lub obie części centralne zostaną wyłączone, jeśli są używane w konfiguracji z nadmierną częścią centralną i nie nadmierną częścią I/O.

Powtórnik czuwający jest wyposażony w łącznik męski zgodnie z normą DIN 41612, typ F, z użyciem wierszy "d", "b" i "z".
