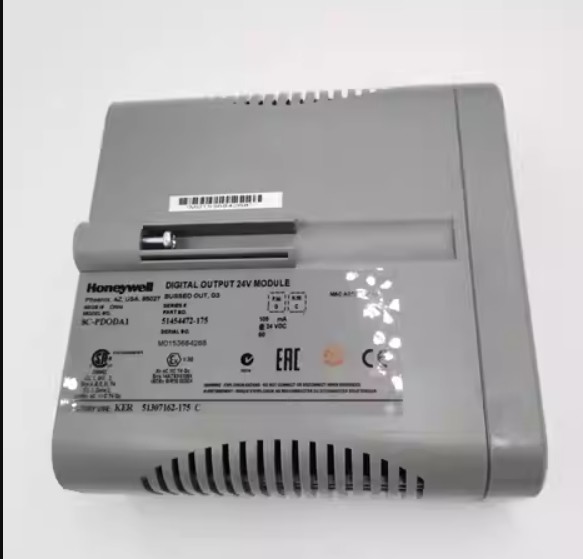

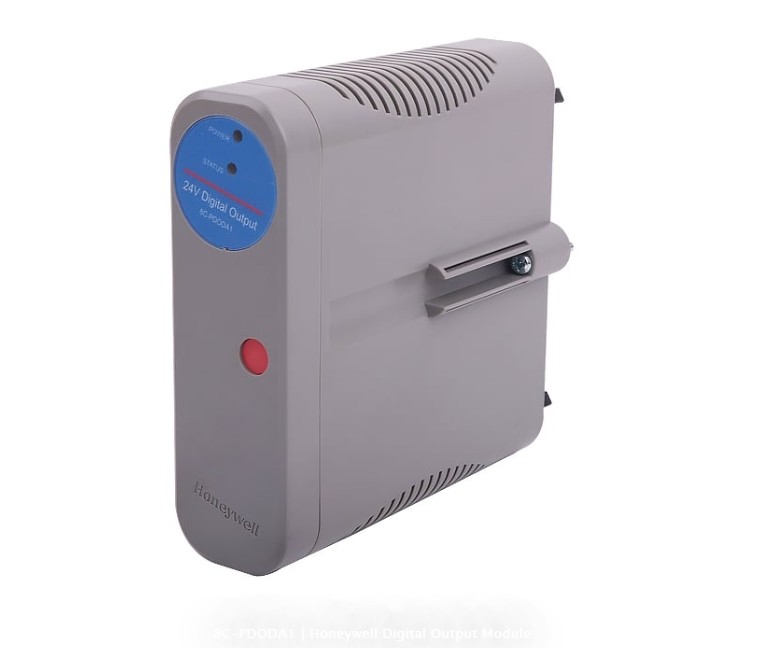

8C-PDODA1 51454472-175 Moduł wyjść cyfrowych Honeywell

8C-PDODA1 51454472-175 Honeywell Digital Output Module

Szczegóły produktu:

Honeywell 8C-PDODA1 to 32-kanałowy cyfrowy moduł wyjściowy z wydaniem izolowanym od pola, jest częścią rodziny systemów sterowania rozproszonego Honeywell Experion LX (DCS) serii 8 I / O.8C-PDODA1 to powlekany moduł, co oznacza, że ma zgodną powłokę nałożoną na obwody elektroniczne, aby chronić je przed wilgocią, pyłem, chemikaliami i ekstremalnymi temperaturami.

• Kanały wyjściowe: 32
• Rodzaj wyjścia: Źródło
• Poziom napięcia: 24 VDC
• Prąd nominalny modułu: 105 mA
• napięcie obciążenia: maksymalnie 30 VDC
• Odstawianie i wstawianie modułu: pod napędem
• Temperatura:temperatura pracy: od 0 do 60 °C Temperatura przechowywania: od -40 do 85 °C
• Prąd obciążeniowy:Ochrona przed zwarciem dla kanału DO przy użyciu bezpieczników seryjnych w kanale wyjściowym. Jeden bezpiecznik na osiem kanałów, w sumie cztery bezpieczniki na 32 kanały na DO IOTA. 100 mA na kanał (Max)
• Izolacja galwaniczna:1000 VAC RMS dla izolacji systemu z polem wyłącznie dla zasilania polegowego dostarczanego przez użytkownika.
• napięcie w stanie aktywnym: 24 VDC (typ) (prąd obciążenia @ 0,1A max)
• napięcie w stanie wyłączonym: 0 VDC
• Prąd przecieku w stanie nieprzewodowym: 5 μA (maksymalnie)
• Czas włączenia/wyłączenia: 10 ms (maksymalnie)
• Przejście (0 prądu) wyjścia do pola przy przełączeniu: brak (0 ms) (dotyczy tylko redundancji)
