IS200AEBMG1AFB Panel obwodowy GE Mark VI Sterujący turbiną

IS200AEBMG1AFB Płytka obwodu GE Mark VI Ge Turbine Control

Szczegóły produktu:

Płytka obwodu IS200AEBMG1AFB jest komponentem wyprodukowanym jako część systemu sterowania turbiną Speedtronic Mark VI firmy GE. Ten rozproszony system sterowania był sprzedawany przez General Electric jako kompletne rozwiązanie do sterowania i zarządzania przemysłowymi systemami turbin wodnych, parowych i gazowych.

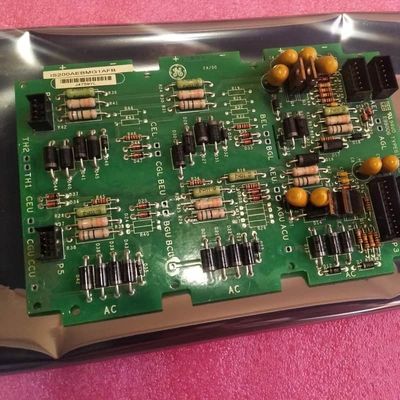

IS200AEBMG1AFB składa się z w przybliżeniu prostokątnej powierzchni płytki, która została zamontowana na ramie nośnej.  Ta rama, oznaczona 1151x122OBQ01, pozwala na łatwiejszy montaż płytki w systemie szafy.  Płytka nie zawiera typowego panelu przedniego Mark VI z osprzętem montażowym do zablokowania jej na miejscu.  Ta rama montażowa wystaje poza powierzchnię płytki po obu długich stronach z wieloma mocowaniami śrubowymi.  Na płytce znajdują się również wycięcia, które umożliwiają dostęp do fabrycznie wywierconych otworów na powierzchni ramy nośnej.  Kilka z nich służy do mocowania płytki do nośnika za pomocą klipsów i śrub.

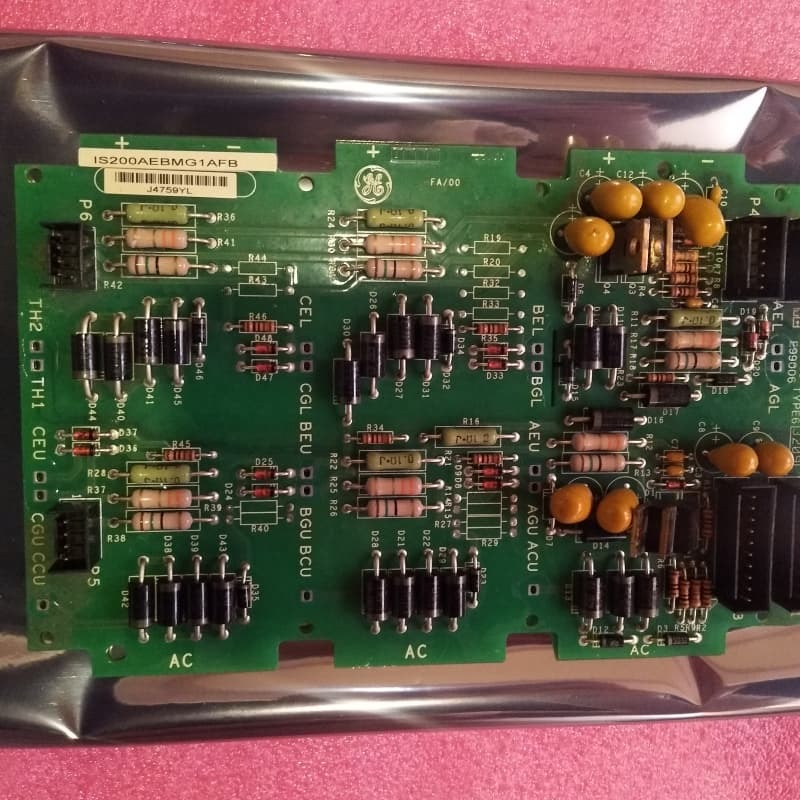

Sama płytka IS200AEBMG1AFB jest oznaczona oznaczeniami referencyjnymi, numerem identyfikacyjnym płytki, logo GE i kilkoma kodami identyfikacyjnymi, takimi jak  94V0 i E99006. Płytka jest również oznaczona wzdłuż krawędzi znakami + i - oraz napisem „AC”.  Odpowiadają one wspomnianym mocowaniom śrubowym na ramie nośnej.

Elementy zamontowane na IS200AEBMG1AFB obejmują sześć pionowych złączy wtykowych, cztery tranzystory, ponad czterdzieści diod, ponad 40 rezystorów, które wykorzystują różne materiały, w tym folię metalową, oraz kilkanaście kondensatorów.
