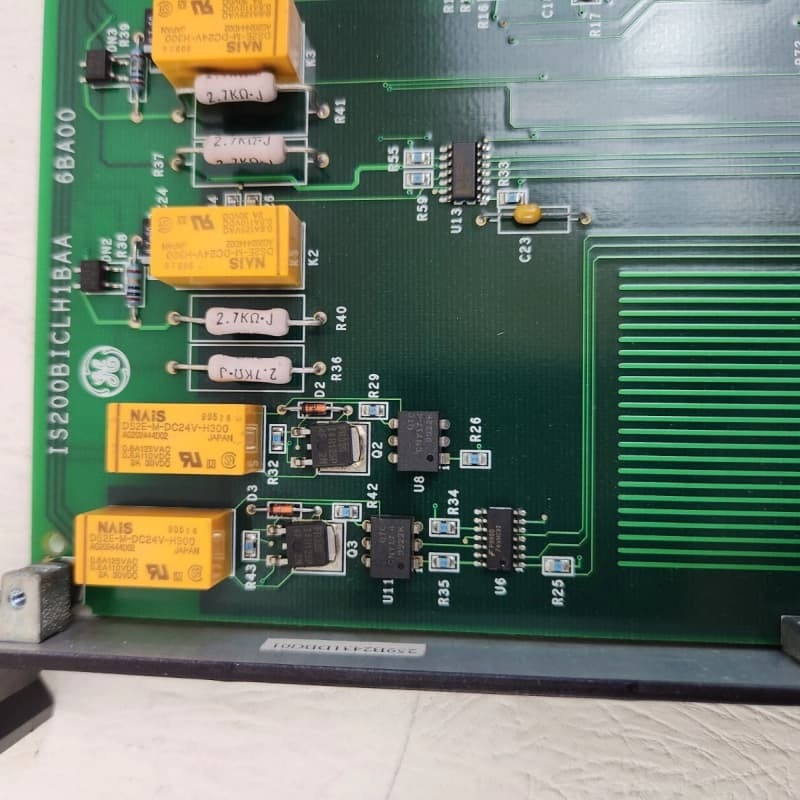

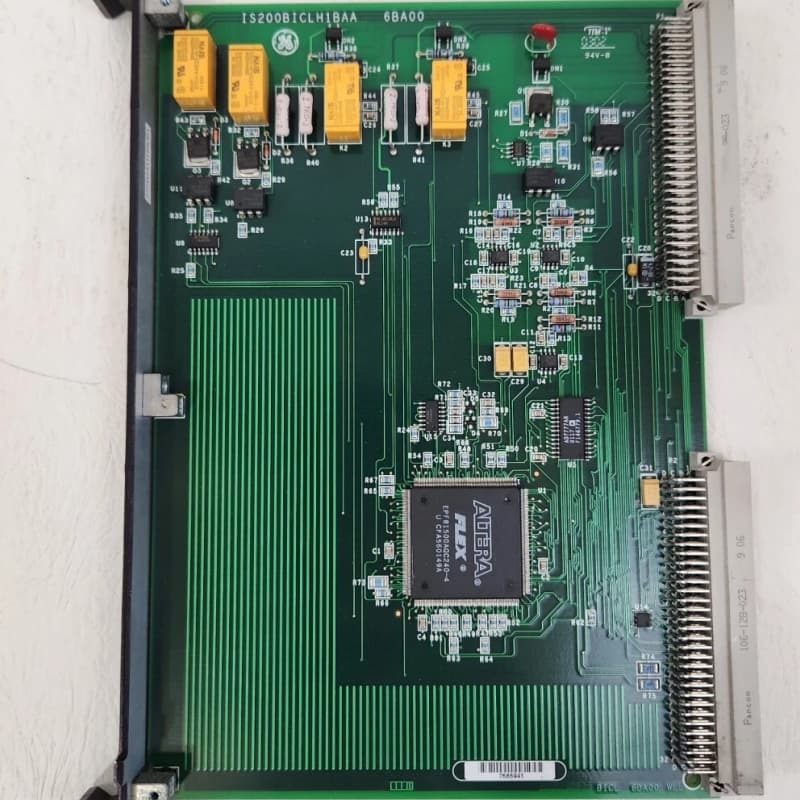

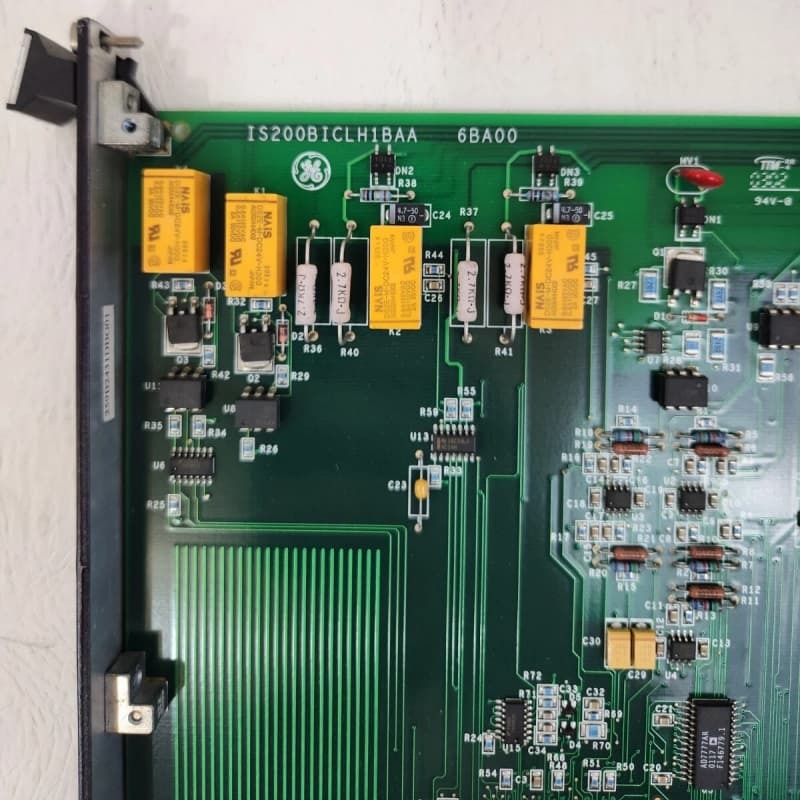

GE IS200BICLH1BAA Mark VI IGBT Drive / Source Bridge Interface Board GE Turbine Control

GE IS200BICLH1BAA Mark VI IGBT Drive/Source Bridge Interface Board GE Turbine Control

Szczegóły produktu:

Seria Mark VI została zaprojektowana jako synergistyczna mieszanka sprzętu i oprogramowania i opiera się na modułach sterowania z 13- lub 21-slotowymi regałami VME,dostępne zarówno w formatach jednorzędnych, jak i potrójnychDostępne w pojedynczej i potrójnej redundancji, są odpowiednie zarówno dla małych zastosowań, jak i dużych zintegrowanych systemów od pojedynczych do wielu modułów.

Płyty te służą głównie do połączenia między płytami interfejsu osobowości mostkowej a głównymi płytami sterowania napędów serii Innova.z dwoma złączami z tylnej płaszczyzny do połączenia, a musi być zamontowany w szczelinie 5, która jest węższa niż przedni panel.

Funkcje
1. Funkcje interfejsu: działa jako płyta interfejsu sterownik/brzeż źródłowa IGBT, zapewniająca interfejs między główną płytą sterowania a kartami takimi jak BPIA/BPIB, SCNV itp.,a także płytę interfejsu mostkowego pomiędzy płytą interfejsu osobowości mostkowej a główną płytą sterowania kierowcy serii innowacyjnej.

2.Monitorowanie i kontrola: Provides bridge and ambient temperature monitoring with a fan pulse width modulation speed control interface and four RTD (Resistance Temperature Detector) sensor inputs for associated temperature monitoring.

3.Komponenty i magazyny: zawiera cztery przekaźniki (dla wielu funkcji), 1024-bitowe urządzenie pamięci seryjnej (do przechowywania informacji o karcie itp.), ale nie zawiera diod LED, bezpieczników, punktów testowych,lub regulowanego sprzętu.
