GE IS200DAMAG1BBB Wzmacniacz sterownika bramki i interfejs

GE IS200DAMAG1BBB Wzmacniacz i interfejs sterownika bramy

Szczegóły produktu:

IS200DAMAG1BBB to karta falownicza opracowana przez General Electric (GE) jako część systemu sterowania napędem GE, specjalnie przeznaczona do stosowania w napędzie niskonapięciowym Innovation Series 620,i jako część systemu zarządzania turbinami gazowymi i parowymi GE Mark VI Speedtronic dla napędu innowacji.

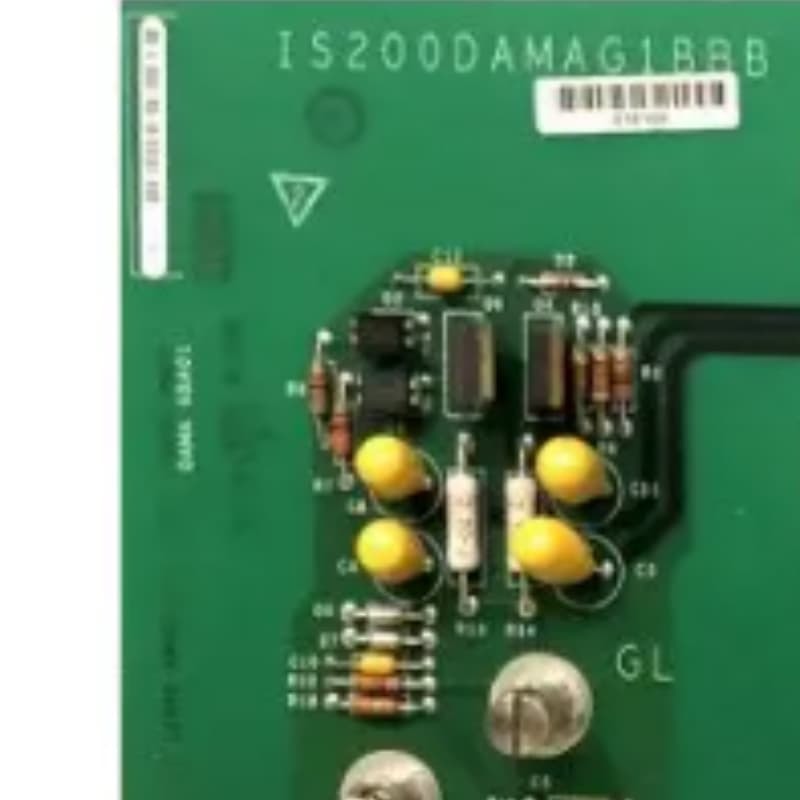

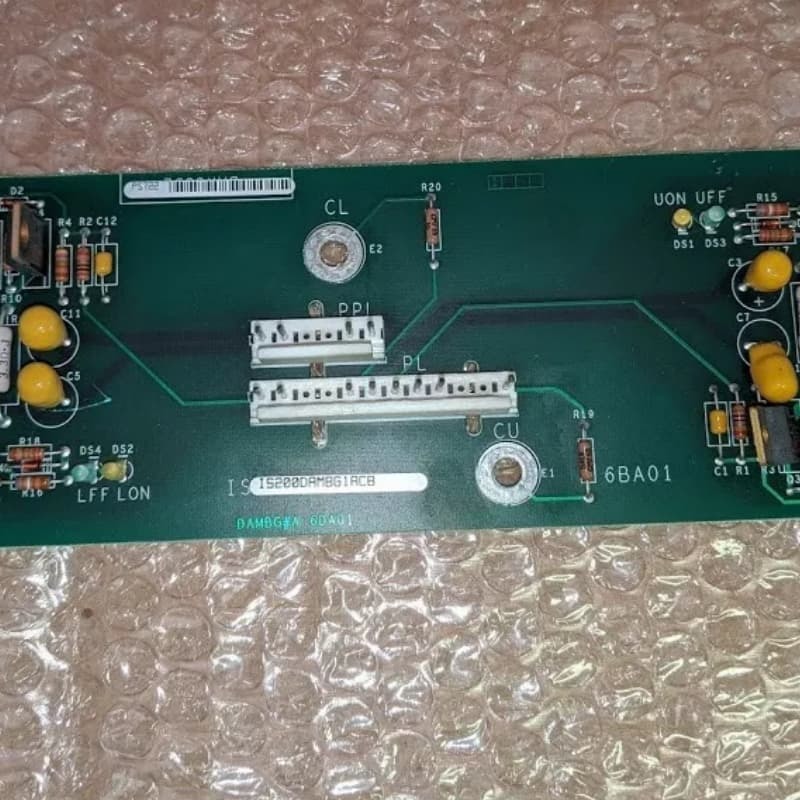

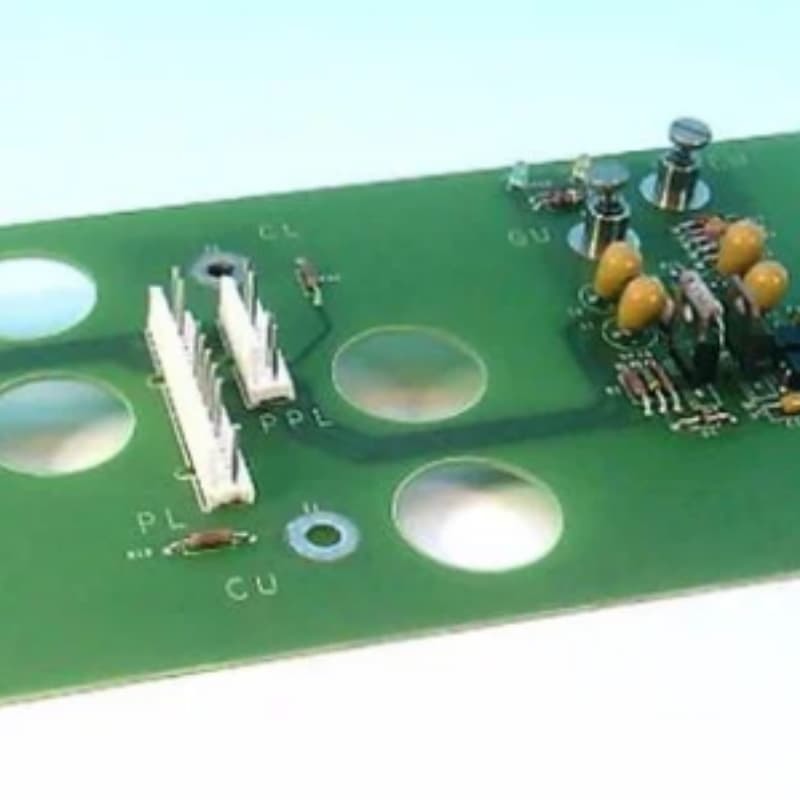

Karta jest płytą drukowaną (PCB), małą i prostokątną, z komponentami skoncentrowanymi po obu stronach płyty i z tą samą konfiguracją komponentów po obu stronach.Jest częścią rodziny urządzeń GE 193x, które są wykorzystywane głównie w zarządzaniu operacyjnym przemysłowych turbin gazowych i parowych.

Jego podstawową funkcją jest działanie jako wzmacniacz napędu bramy i płyta interfejsu, łącząca urządzenie przełączające zasilanie (IGBT) z główną ramą sterującą,i jest odpowiedzialny za wzmacnianie prądu do napędu końcowego napędu bramy fazy mostka mocy głównego sterownikaTrzy deski są przymocowane dla każdego kierowcy, jeden dla każdej fazy nogi, i może być bezpośrednio podłączony do mostek Personality Interface deski, jak również bramy, emiter,i końcówek kolektorów IGBT.

Tłumaczenie DeepL.com (darmowa wersja)

Parametry wydajności:
nadaje się do zastosowań o dużej mocy z napięciem nominalnym do 690 V, prądem nominalnym do 1700 ampera i mocą napędową odpowiadającą 620 ramom.
Zapewnienie sterownika bramy jest dostępne w specyficznych napięciach: +15V (P15L) i -7,5V (N7L) dla sterownika bramy dolnej oraz +15V (P15U) i -7,5V (N7U) dla sterownika bramy górnej.

Charakterystyka:
1Zawiera podwójny moduł pamięci w linii (DIMM) do przechowywania parametrów, port Ethernet do komunikacji, diody LED wskazujące stan i wbudowaną możliwość aktualizacji oprogramowania.

2Wyposażone w półprzewodniki mocy, sterowniki bramek i obwody ochronne do sterowania przepływem mocy w systemie napędowym.

3- Zapewnia odporność na temperatury, wibracje i wilgotność.Posiada również zaawansowane funkcje diagnostyczne, które zapewniają szczegółowe informacje na temat wydajności i stanu silnika dla łatwej konserwacji i rozwiązywania problemów, jest kompatybilny z szeroką gamą silników AC do szerokiego zakresu zastosowań przemysłowych.

4. wszechstronny, programowalny i dostosowywalny do spełnienia specyficznych potrzeb różnych zastosowań sterowania silnikiem.

5Łatwa instalacja i płynna integracja z innymi elementami napędu serii innowacji.
