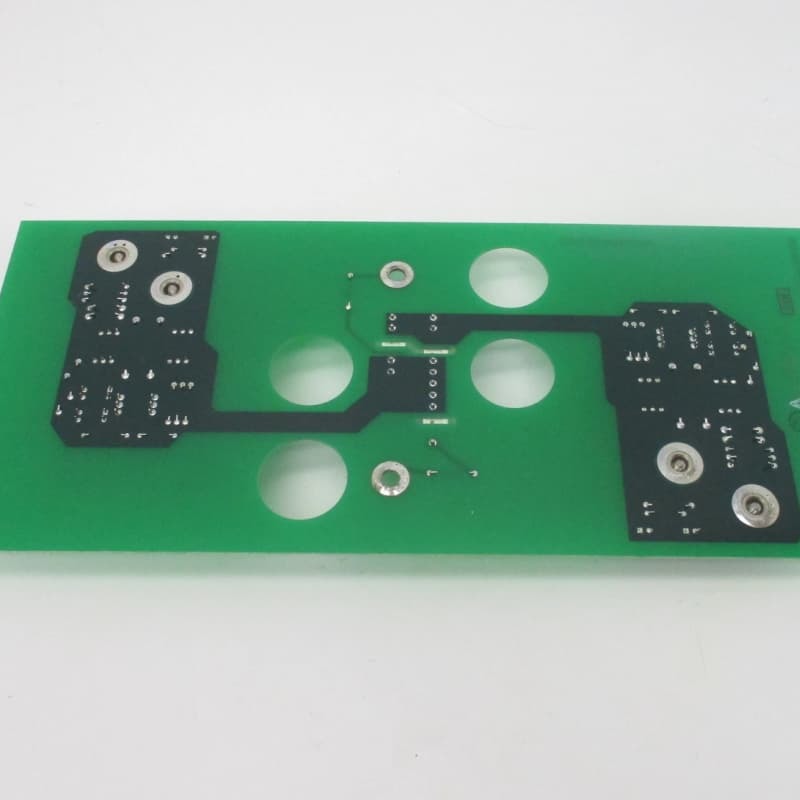

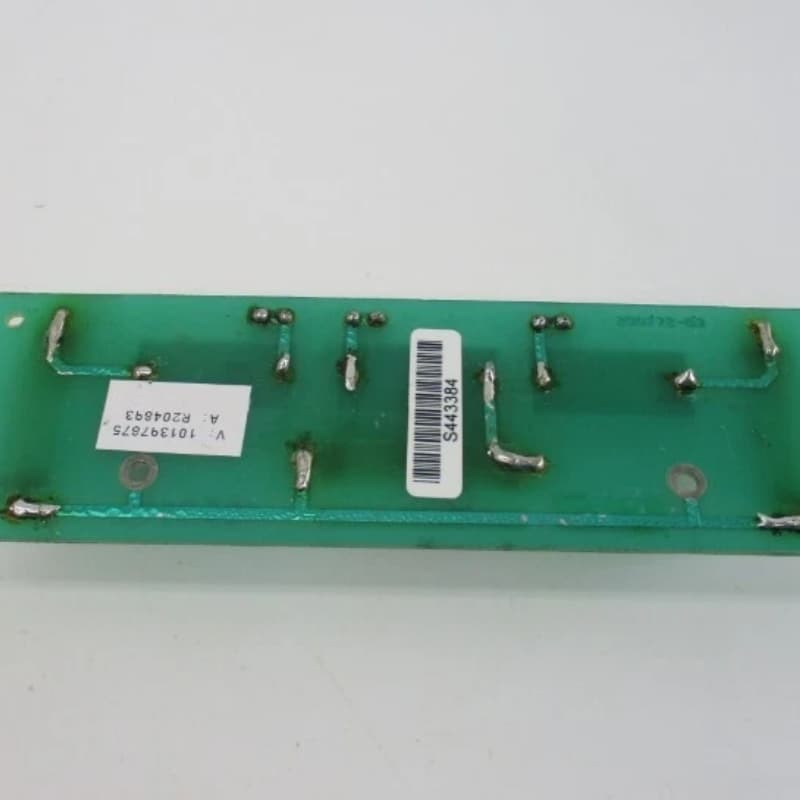

Płytka drukowana GE Mark VI IS200DAMAG1BCB

GE Mark VI IS200DAMAG1BCB Płytka drukowana

Opis produktu:

GE Mark VI IS200DAMAG1BCB to płytka drukowana, będąca częścią systemu sterowania napędem GE i systemów Mark VI Speedtronic dla turbin gazowych/parowych.

 Jako płytka wzmacniacza/interfejsu sterowania bramką, łączy tranzystory IGBT (zazwyczaj Powerrex CM1000HA-28H) z głównym stelażem sterowania, po jednym na nogę fazową i trzy na napęd. Posiada wskaźniki LED (DS1-DS4) pokazujące stany IGBT, złącza dla zacisków IGBT i interfejsu Bridge Personality, i obsługuje do 690V/1700A, odpowiednie dla napędów niskiego napięcia 620-frame w zastosowaniach przemysłowych o dużej mocy.

Cechy:

IS200DAMAG1BCB służy jako płytka wzmacniacza/interfejsu sterowania bramką z podstawową funkcją połączenia i kontroli:

Połączenie elektryczne górnych i dolnych modułów IGBT nóg fazowych z płytą interfejsu Bridge Property (BPIA) jest realizowane za pomocą 12-pinowych i 6-pinowych złączy pionowych do transmisji sygnału i zasilania.

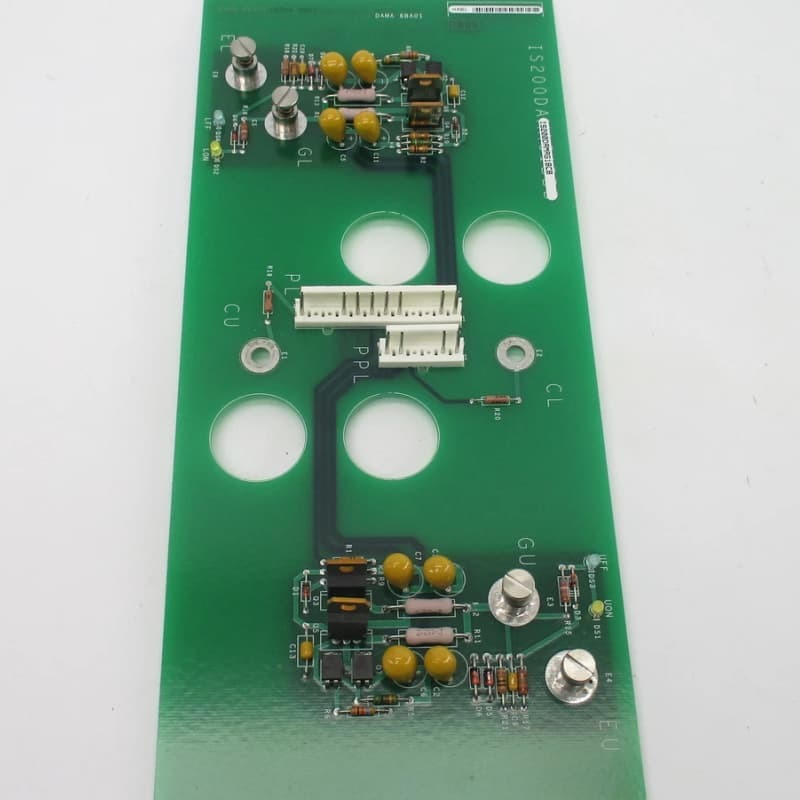

Informacje zwrotne w czasie rzeczywistym o stanie IGBT są dostarczane przez cztery diody LED (dwie żółte i dwie zielone), przy czym żółte światło wskazuje, że odpowiedni IGBT jest włączony, a zielone światło wskazuje, że jest wyłączony, co ułatwia wizualne monitorowanie stanu pracy.

Jako część systemu napędowego niskiego napięcia GE Innovation Series 620 Frame i systemu sterowania turbiną Mark VI Speedtronic, IGBT obsługuje sterowanie napędem przemysłowych turbin gazowych lub parowych i jest kluczowym interfejsem między urządzeniem przełączającym zasilanie a główną ramą sterowania.

Parametry techniczne:

.
