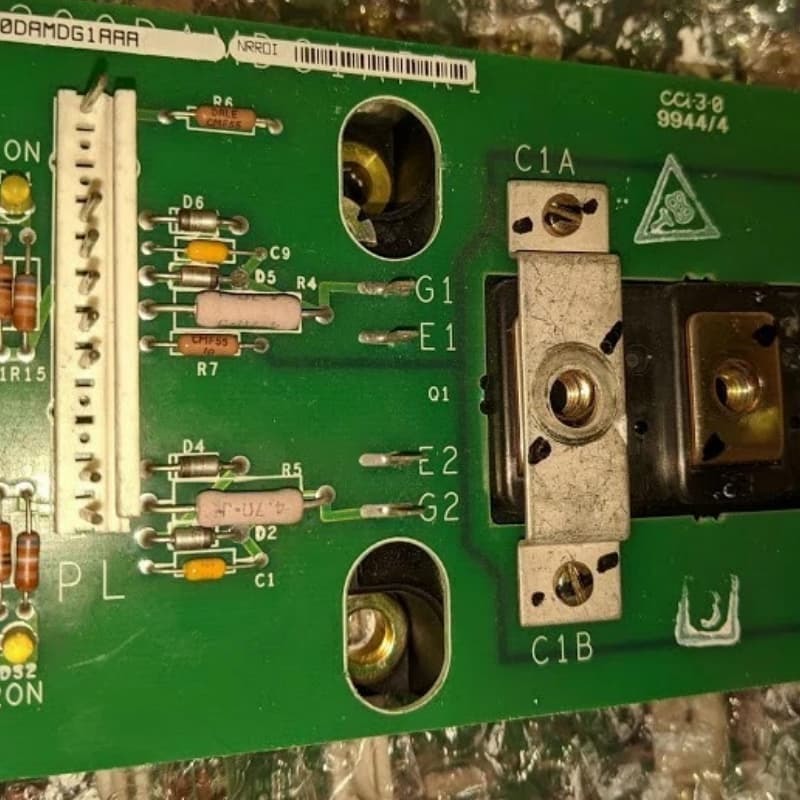

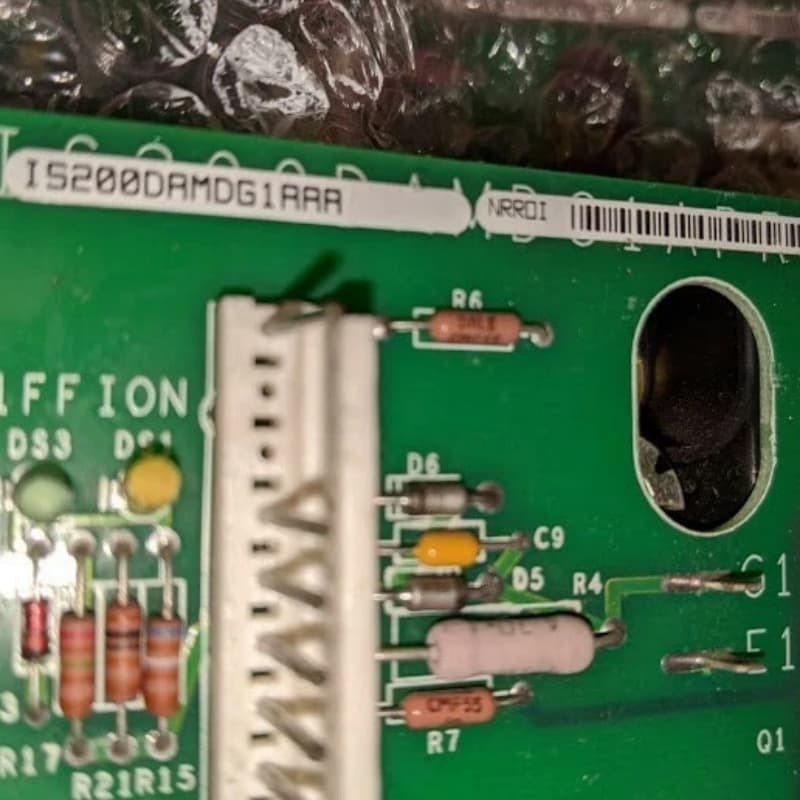

Płytka interfejsu sterownika bramki GE Mark VI IS200DAMDG2AAA

Opis produktu:

Płyta IS200DAMDG2AAA to płyta interfejsu wzmacniacza sterowania bramką firmy General Electric (GE), należąca do serii Mark VI Turbine Control System, która jest używana głównie do systemów zarządzania i kontroli zautomatyzowanych zespołów napędowych kompatybilnych z GE dla turbin gazowych, parowych i wiatrowych, z dodatkiem nowych scenariuszy turbin wiatrowych w porównaniu do poprzedniej serii Mark V.

Jest to jeden z sześciu wariantów serii płyt sterowania bramką DAM i służy jako płyta interfejsu między ramą sterującą a urządzeniami przełączającymi zasilanie (IGBT) w systemie napędowym niskiego napięcia, bez wejścia zasilania ani wzmocnienia.

Cechy:

Główna funkcja: Służy jako interfejs między ramą sterującą a IGBT, łącząc płytę interfejsu charakterystycznego mostka, zaciski bramki, emitera i kolektora IGBT w celu realizacji transmisji sygnału i sterowania, bez wzmacniania mocy.

Moc i specyfikacja: moc znamionowa odpowiada ramie 92 lub ramie 125, każdy sterownik może być skonfigurowany z 3 jednostkami, każda jednostka zawiera 1 moduł podwójnego IGBT (np. Powerrex CM200DY-28H), sterujący jedną nogą fazy.

Wskaźnik stanu: Wyposażony w 4 diody LED, z żółtą 1ON (DS1) i 2ON (DS3) wskazującymi, że górny i dolny IGBT są włączone, oraz zieloną 1FF (DS2) i 2FF (DS4) wskazującymi, że są wyłączone, aby zapewnić intuicyjne informacje zwrotne na temat stanu pracy.

Konfiguracja połączeń: Zawiera 12 pinów połączeniowych IGBT (np. C1, G1IN, COM1, C2 itp.), bez bezpieczników, punktów testowych ani konfigurowalnych części, dla prostego projektu.

Numer modelu i projekt: Kod numeracji modelu zawiera skrót funkcjonalny DAMD, Seria Mark VI Grupa 2, regularna powłoka PCB, produkcja lokalna i inne; współczynnik kształtu „C” umożliwia łatwą integrację i montaż na większych płytach.

Parametry techniczne:
