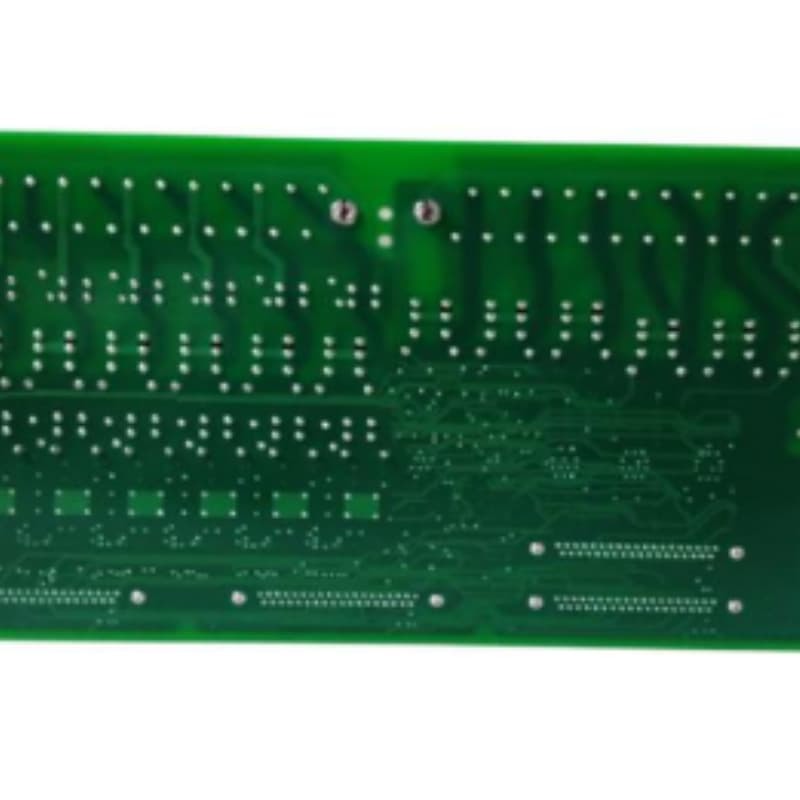

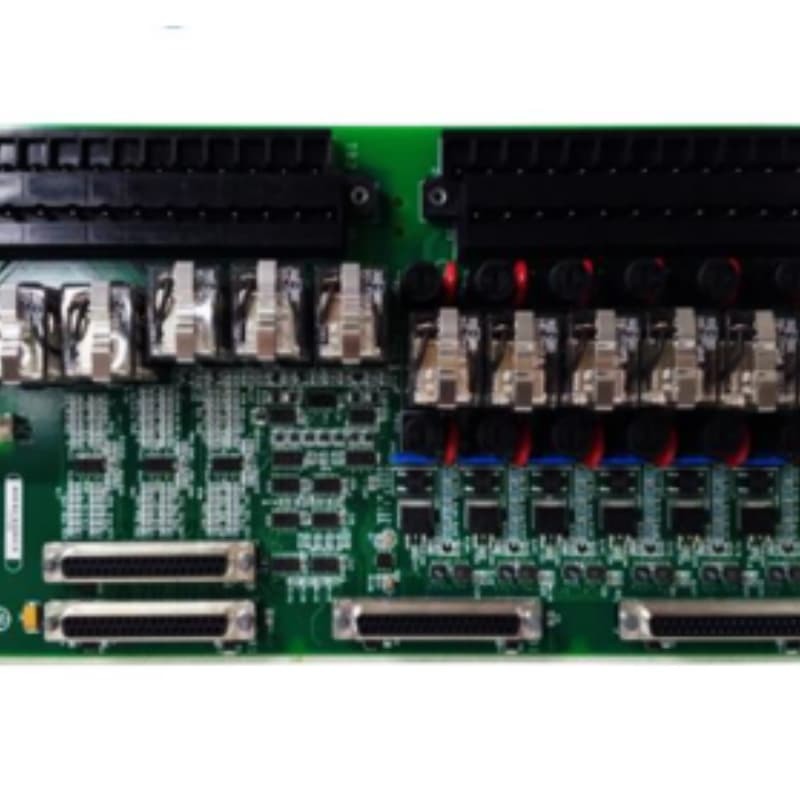

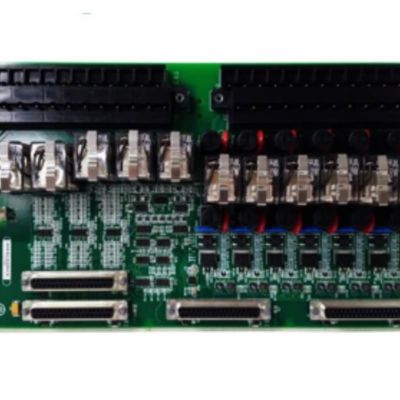

Wzmacniacz bramkowy / płyta interfejsu GE Mark VI IS200DAMEG1ABA

Opis produktu:

IS200DAMEG1ABA to płyta wzmacniacza/interfejsu bramki opracowana przez General Electric (GE), która jest częścią systemu kontroli transmisji GE i jest używana głównie w szafach sterowania serii Innovation. Służy do łączenia urządzeń przełączających zasilanie (np. IGBT) w napędzie niskiego napięcia z szafą sterowniczą i jest kluczowym komponentem interfejsu pomiędzy trzema.

Jego główną funkcją jest zapewnienie niewzmocnionego, bez wejścia zasilania połączenia interfejsu pomiędzy zaciskami kolektora, emiterami, bramkami IGBT i płytą interfejsu charakterystycznego mostka (płytą BPIA) ramy sterującej.

Ta płyta jest jedną z płyt wzmacniacza/interfejsu napędu bramki serii GE Mark VI, jedną z sześciu wariantów, dostosowaną do poziomu mocy napędu 65 klatek, odpowiednią dla systemów napędu z fazą i może obsługiwać trzy fazy (A, B, C) na jednej płycie ze wspólnym modułem IGBT dla wszystkich trzech faz.

Cechy:

1.Funkcja interfejsu: tylko do połączenia interfejsu, bez wzmocnienia sygnału i bez wejścia zasilania. Połączenia wejściowe i wyjściowe z płytą BPIA są realizowane za pomocą trzech złączy: CPL (faza C, oznaczona jako U), BPL (faza B, oznaczona jako V), APL (faza A, oznaczona jako W).

2.Struktura i połączenia: Zawiera 6 złączy, każde z inną funkcją pinu, np. pin 5 jest wspólnym zaciskiem, odpowiadającym emiterowi każdej fazy w górnym ramieniu mostka modelu IGBT. Są one przylutowane do modułu IGBT i muszą być wymieniane jednocześnie; system sterowania musi być wyłączony przed operacją, aby zapobiec porażeniu prądem.

3.Cechy adaptacyjne:Adaptacja do napędów z fazą; jedna płyta może obejmować trzy fazy, które współdzielą wspólny moduł IGBT (chociaż może być wiele IGBT na nogę fazy, do tej płyty wymagany jest tylko jeden moduł). Moc znamionowa napędu wynosi 65 fps i jest jednym z sześciu wariantów.

4.Bezpieczeństwo i wymiana: Wymiana wymaga obsługi zarówno płyt IGBT, jak i DAME (ze względu na połączenia lutowane) i musi być wykonana bez zasilania. Instalacja wymaga zastosowania specjalnego smaru silikonowego (np. Dow Corning 340) oraz dokręcenia śrub do określonego momentu obrotowego i sekwencji, aby zapewnić niezawodne połączenie.

Parametry techniczne:
