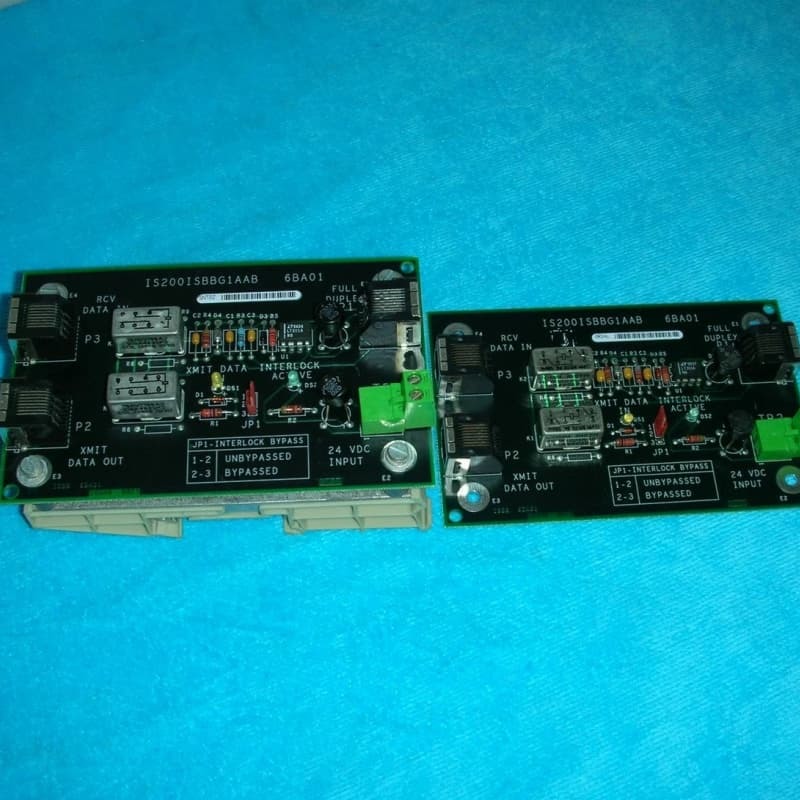

GE IS200ISBBG1AAB Karta obejścia autobusu Insync

GE IS200ISBBG1AAB to karta obejścia magistrali Insync, kluczowy komponent systemu wzbudzenia EX2100 i część systemu sterowania turbiną Mark VI.
Zaprojektowana dla środowisk sterowania przemysłowego, umożliwia tymczasowe nadpisywanie systemów blokad za pośrednictwem funkcji obejścia blokady JP1, ułatwiając określone operacje w pewnych warunkach blokady. Jako kompaktowa płytka PCB, integruje się bezproblemowo z konfiguracjami sterowania, wspierając wydajną i elastyczną pracę zespołów napędowych turbin gazowych, parowych i wiatrowych.

Cechy:

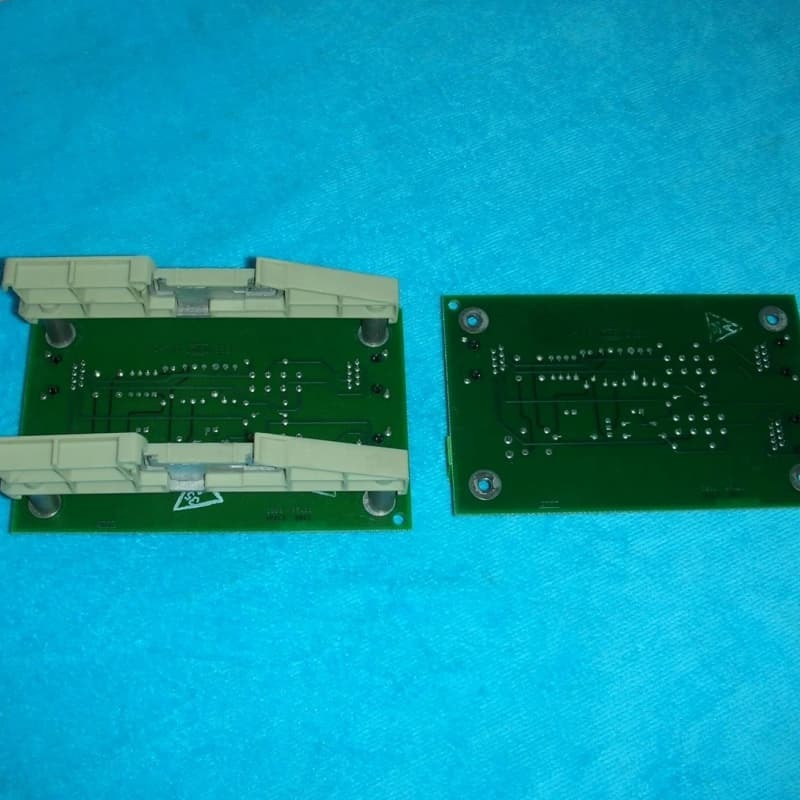

1. Kompaktowa i montowana na szynie DIN: Mały rozmiar z montażem na szynie DIN (mocowany za pomocą śrub), odpowiedni do środowisk o ograniczonej przestrzeni; materiał przewodzący wokół otworów zapewnia uziemienie.

2. Konfiguracja złączy: 4 złącza, w tym 3 wtyczki, z których P1 jest pełnodupleksowe, P2 to wyjście danych XMIT, P3 należy do wejścia danych RCV i 1 listwa zaciskowa P4/24 VDC do wymiany danych i zasilania.

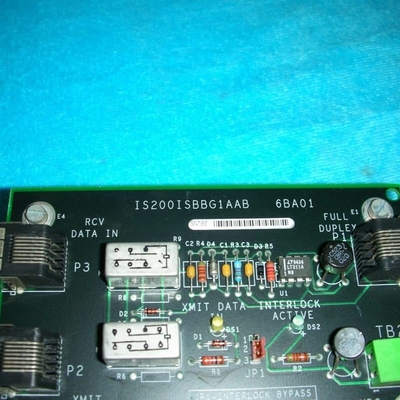

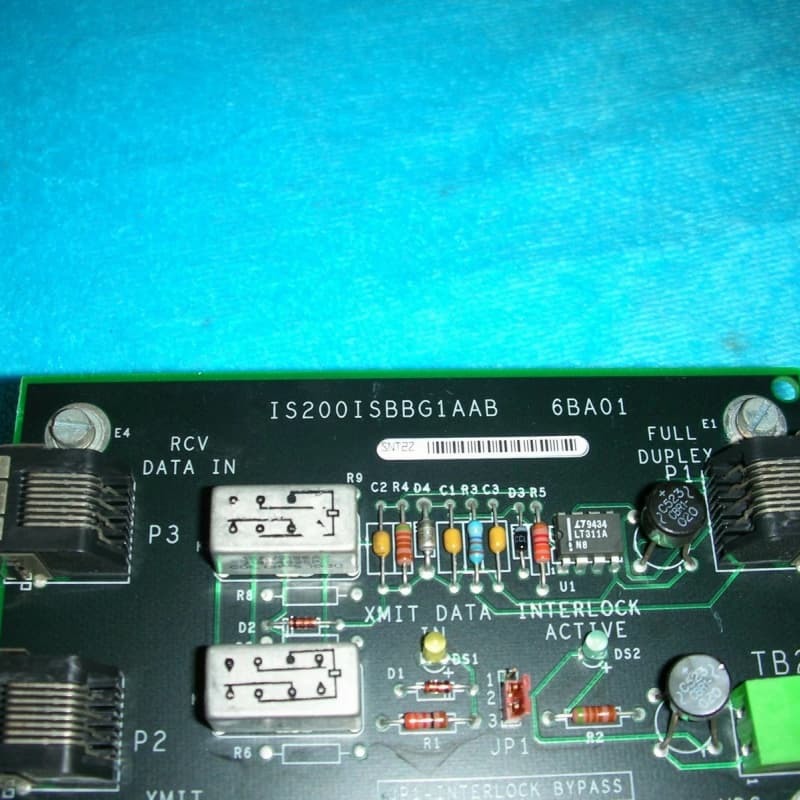

3. Zworki i wskaźniki: Jasne oznaczenia pozycji zworki na płytce; 2 diody LED do monitorowania, żółta dla danych XMIT, zielona dla stanu blokady.

4. Zintegrowane komponenty: Zawiera komparator napięcia o czasie reakcji 200 ns, przekaźniki, rezystory, kondensatory i diody dla stabilnej wydajności.

5. Bezpieczne połączenia: Listwa zaciskowa P4 z połączeniami śrubowymi zapewnia niezawodne zewnętrzne połączenia okablowania.
