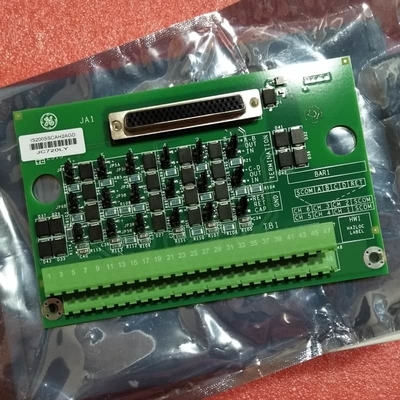

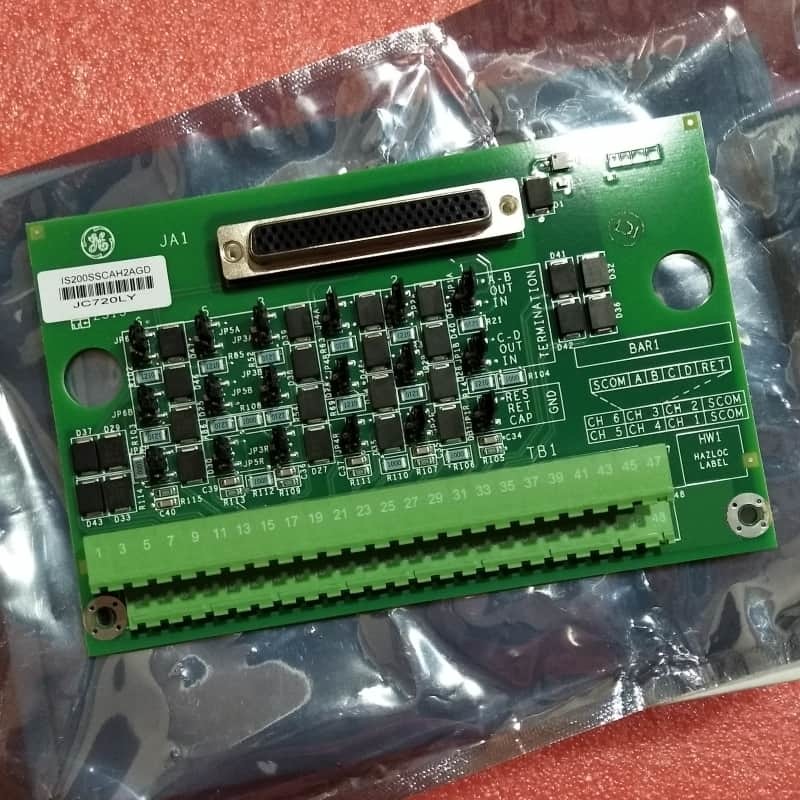

GE IS200SSCAH2AGD Płytka terminala wejścia/wyjścia komunikacji szeregowej

GEIS200SSCAH2AGDjest płytą końcową I/O komunikacji seryjnej dla serii Mark VI, zapewniającą możliwości komunikacji seryjnej dla systemów sterowania przemysłowego.Ma 6 kanałów komunikacji, które mogą przesyłać RS-232C., sygnały RS-485 lub RS-422 i jest kompatybilny z komponentami PSCA I/O, które łączą się z sterownikiem za pośrednictwem sieci Ethernet i podłączają się do złącza DC-37.Elastyczne opcje montażu obejmują montaż na szybie DIN z metalowym uchwytem i izolacją z tworzywa sztucznego lub śruby bezpośrednio do szafy, z wykorzystaniem 18 AWG osłoniętych przewodów skręconych par i 48-końcowej wtyczki pod kątem prostym.

Charakterystyka:
Zdolność komunikacji:6 kanałów obsługuje różnorodne sygnały seryjne, a systemy RS-422/RS-485 obsługują do 8 kliknięć.

Elastyczna konfiguracja:Rezystory końcowe są wybierane za pośrednictwem skakaczy (JP1A-JP6A, JP1B-JP6B), a JP1R-JP6R określają związek typu zwrotu z SCOM.

Charakterystyka fizyczna:Technologia montażu powierzchniowego, rozmiar 15,9 cm × 10,2 cm, temperatura operacyjna od -30 do 65 °C.

Funkcja diagnostycznaZawiera tylko do odczytu układ identyfikacyjny, który przechowuje informacje, takie jak numer seryjny i typ płyty, które komponent PSCA może zapytać w celu wykrycia kompatybilności sprzętowej.

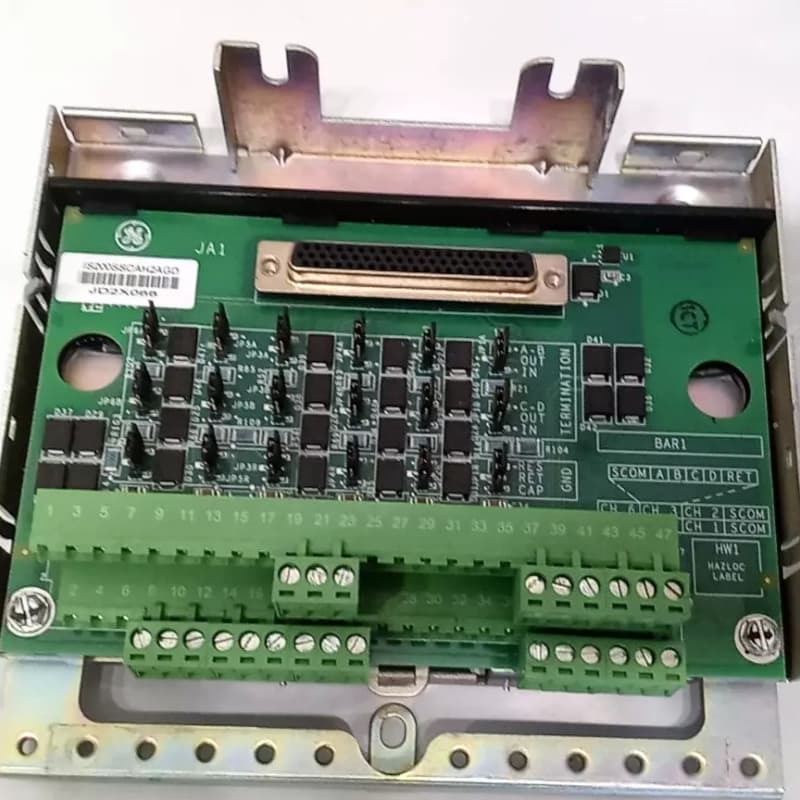

Projekt konstrukcyjny:Długa strona ma 37-pin kobiecy kabel i czytelny chip pamięci U1, a przeciwna strona ma 48-bitowy blok końcowy,z otworami przewodzącymi i okrągłymi wycięciami po obu stronach dla łatwej instalacji.
