GE IS230TDBTH6A Dyskretna płyta zaciskowa wejść/wyjść do sterowania turbiną

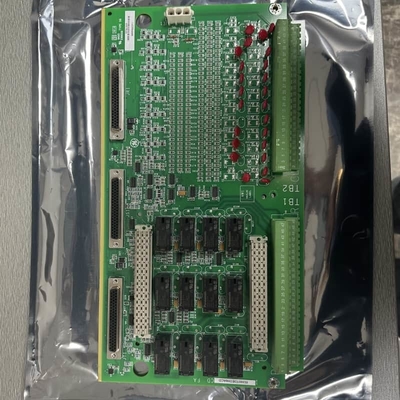

GE IS230TDBTH6A(IS200TDBTH6ABC) to wydajna płytka zaciskowa wejść/wyjść dyskretnych z serii Mark VI, przeznaczona do systemów TMR  z montażem na szynie DIN lub płaskim. Akceptuje 24 grupowo izolowane wejścia stykowe (nominalne 125V DC) i posiada 12 przekaźników Form-C, rozszerzalnych za pomocą opcjonalnej płytki WROBH1. Wyposażona w 49 warystorów metalowo-tlenkowych (MOV) i filtry wejściowe, tłumi przepięcia i szumy wysokiej częstotliwości, zapewniając integralność sygnału w trudnych warunkach przemysłowych.

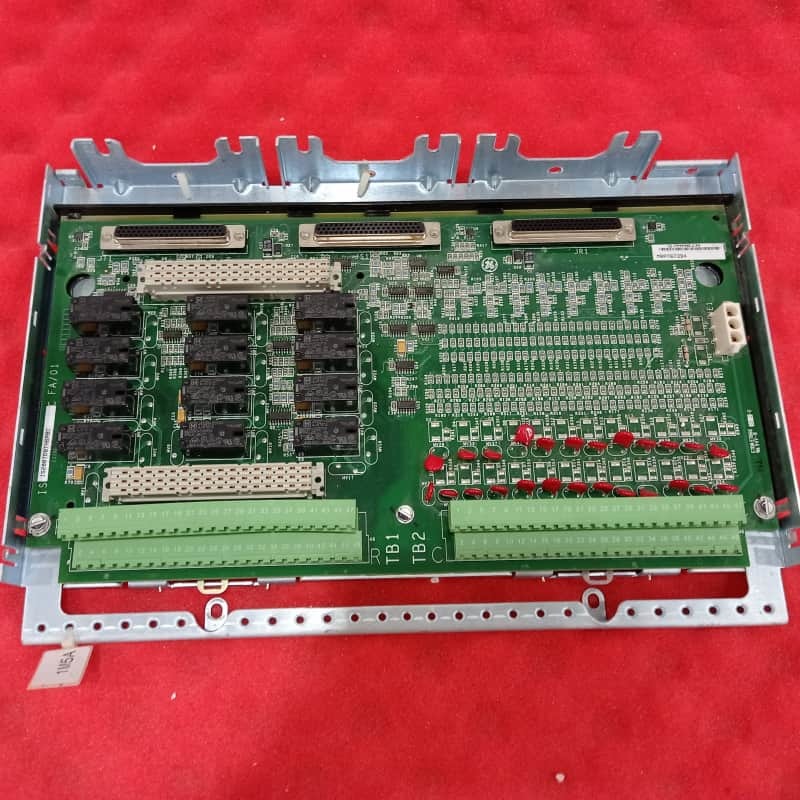

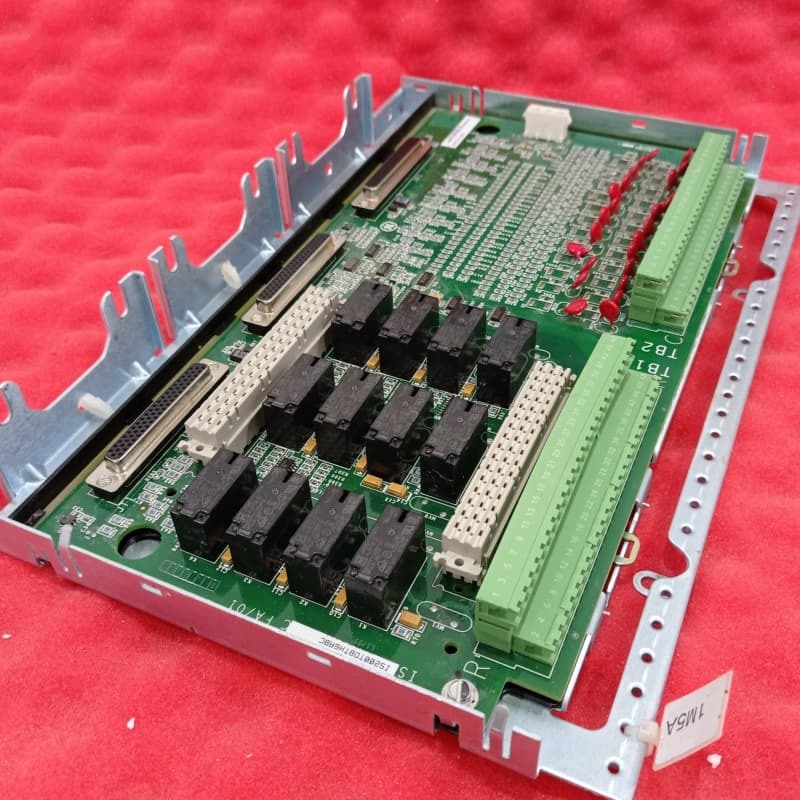

Kompatybilna z systemami Mark VI, łączy się z trzema pakietami PDIO I/O za pomocą złączy D-type, komunikując się z kontrolerami przez Ethernet, każdy pakiet połączony z kontrolerami R, S lub podwójnymi. Instalacja obejmuje montaż na metalowym nośniku z okablowaniem 12-24 AWG do dwóch 48-zaciskowych bloków zaciskowych (TB1 dla przekaźników, TB2 dla wejść). Nie posiada zworek sprzętowych, natomiast opcja WROBH1 wykorzystuje 6 zworek do sterowania zasilaniem przekaźników.

Kluczowe cechy
Pojemność wejść/wyjść: 24 grupowo izolowane wejścia stykowe (125V DC) i 12 przekaźników Form-C, z opcjonalnym rozszerzeniem za pomocą WROBH1.

Solidna ochrona: 49 MOV i filtry wejściowe chronią przed przepięciami i szumami, co jest kluczowe dla niezawodności przemysłowej.

Zgodność z TMR: Integruje się z trzema pakietami PDIO w celu komunikacji opartej na Ethernet z kontrolerami TMR, zapewniając redundancję.

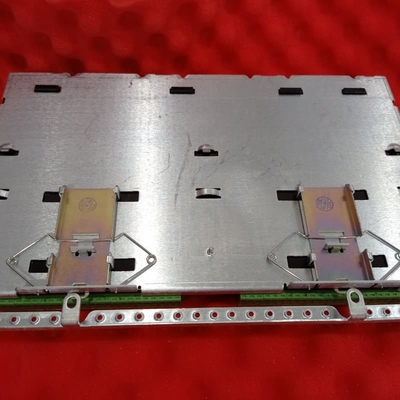

Elastyczny montaż: Montaż na szynie DIN lub w szafie za pomocą metalowego nośnika, z wtykowymi blokami zaciskowymi Euro-style (TB1/TB2) dla uporządkowanego okablowania.

Uproszczona konfiguracja: Brak zworek sprzętowych; opcjonalna płytka WROBH1 wykorzystuje 6 zworek do włączania/wyłączania zasilania przekaźników, dostosowując się do potrzeb styku suchego.

Diagnostyka: Monitoruje styki przekaźników i stan bezpieczników za pomocą WROBH, zapewniając informację zwrotną do pakietów PDIO w celu efektywnego rozwiązywania problemów.
