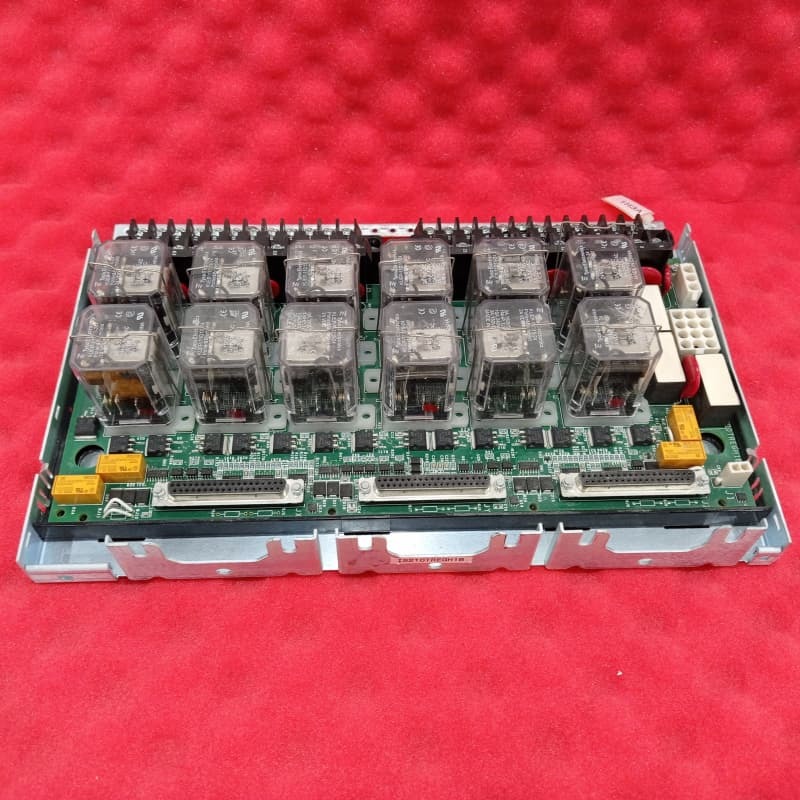

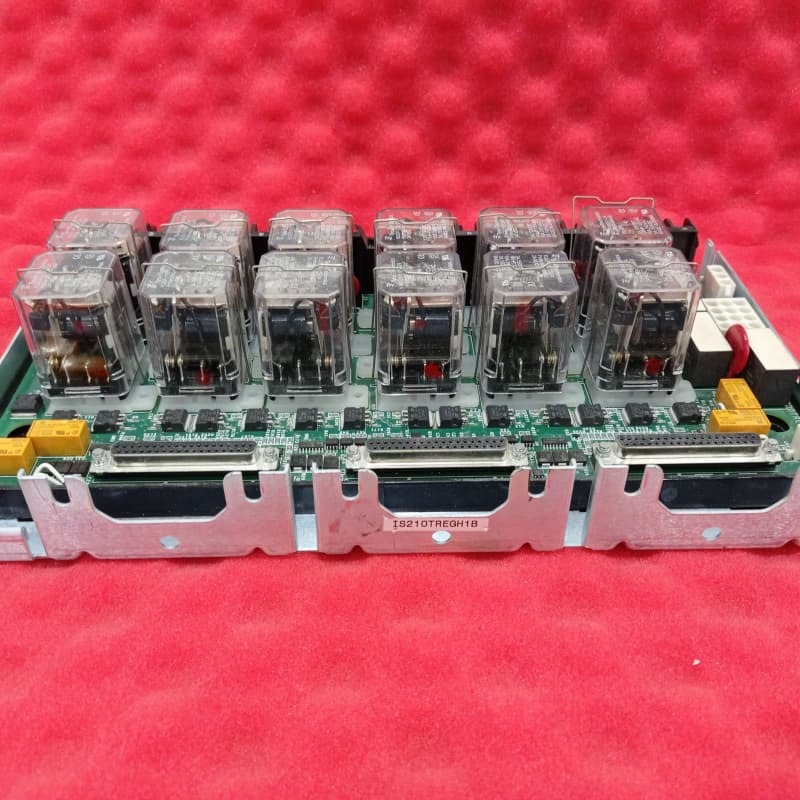

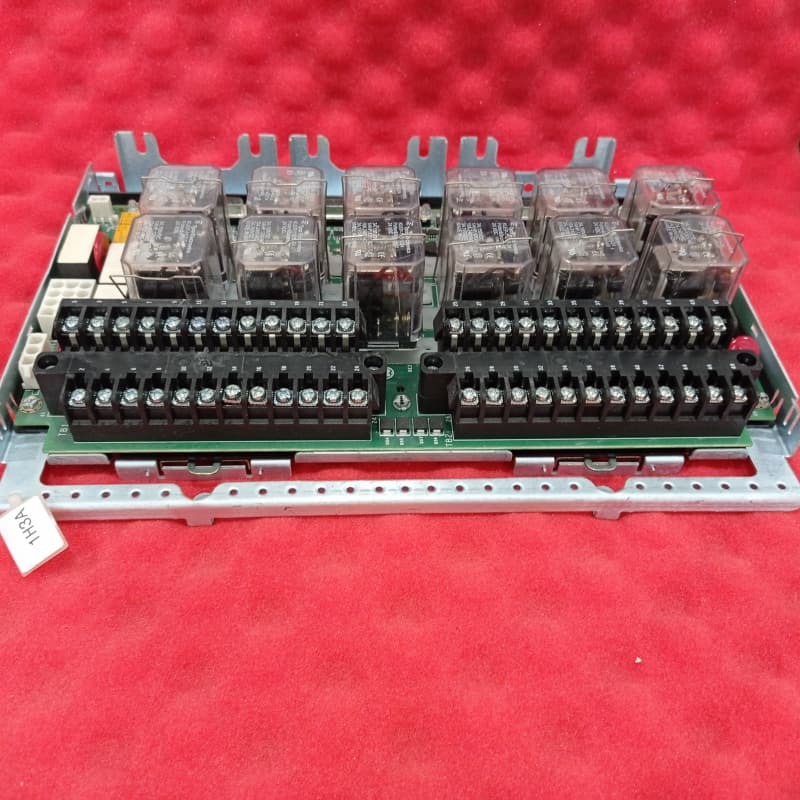

GE IS210TREGH1B Turbina Emergency Trip Terminal Board Mark VI

GE IS210TREGH1B Terminal Awaryjnego Wyłączenia Turbiny

Szczegóły produktu:

GE IS210TREGH1B to terminal awaryjnego wyłączenia w serii VI, kluczowy dla bezpieczeństwa turbiny. Zasila do trzech elektromagnesów wyłączeniowych, współpracując z płytą TRPG i kontrolowany przez pakiety I/O lub płytę IS215VPRO. Zaprojektowany dla 125V DC, posiada 12 przekaźników (9 w trzech grupach głosowania) do sterowania elektromagnesami, zapewniając niezawodne wyłączenia awaryjne.

Łączy się poprzez JX1, JY1, JZ1 (redundantne zasilanie) i kabel zasilający J2, z J1 łączącym się z płytą TSVO w celu zaciskania serwo w systemach simplex. Ciągła diagnostyka monitoruje przekaźniki, napięcia elektromagnesów i sterowniki, uruchamiając alerty i protokoły bezpieczeństwa w przypadku wystąpienia usterek. Testy elektromagnesów weryfikują funkcjonalność, zwiększając niezawodność operacyjną.

Cechy:
Kontrola wyłączenia awaryjnego: Zasila 3 elektromagnesy za pomocą 9 przekaźników głosowania, zapewniając redundantną, niezawodną aktywację wyłączenia w przypadku przekroczenia prędkości lub sytuacji awaryjnych.

Redundancja zasilania: Połączone diodowo zasilanie z JX1/JY1/JZ1 zabezpiecza obwody stanu i przekaźniki ekonomizera, z oddzielnym zasilaniem przekaźników wyłączeniowych.

Bezproblemowa integracja: Współpracuje z TRPG i pakietami I/O, obsługując systemy simplex z połączeniami zacisków serwo TSVO.

Kompleksowa diagnostyka: Monitoruje przekaźniki, napięcia elektromagnesów, sterowniki i źródła zasilania, rejestrując usterki i aktywując protokoły bezpieczeństwa.

Możliwości testowania: Umożliwia testy elektromagnesów online/offline, ręczną aktywację, symulacje przekroczenia prędkości z potwierdzeniem zwrotnym w celu walidacji.
