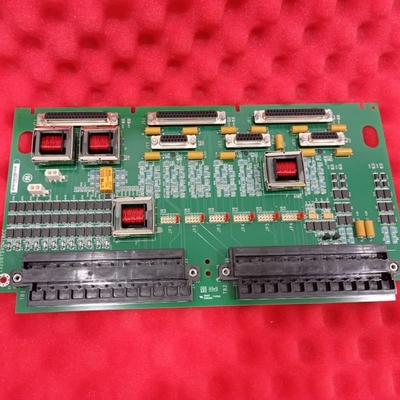

GE IS200TSVOH1BBB Płyta zakończeniowa serwo dla sterowania turbiną Mark VI

GE IS200TSVOH1BBB to płyta zakończeniowa zaworu serwo (TSVO) zaprojektowana dla systemów sterowania turbinami Mark VI firmy General Electric, używana w systemach sterowania turbinami gazowymi, parowymi i wiatrowymi — ulepszenie w stosunku do serii Mark V z rozszerzoną kompatybilnością z turbinami wiatrowymi. Służy jako krytyczny interfejs dla trójcewkowych siłowników serwo w aplikacjach Speedtronic, przetwarzając sygnały niskiego poziomu: od 0 do ±50 V DC analogowe, <24 V AC i pętle prądowe 4–20 mA.

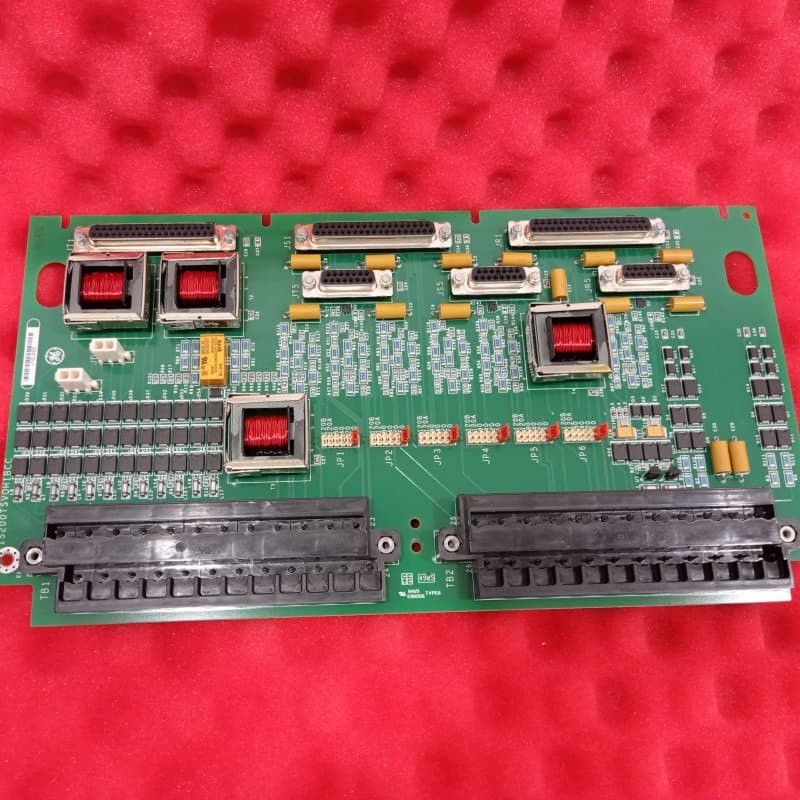

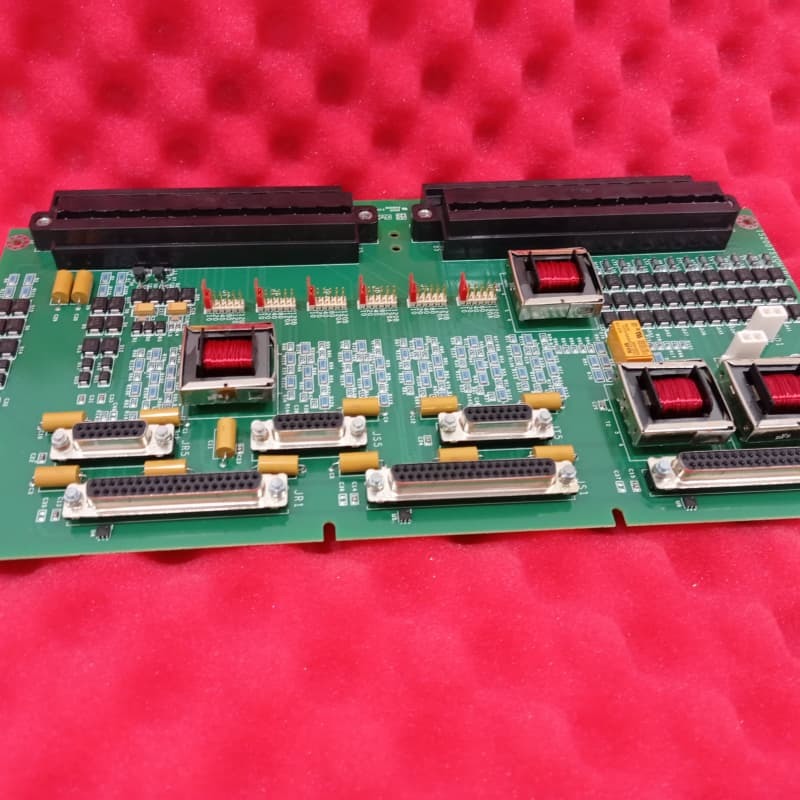

Fizycznie posiada sześć złączy D-shell, dwie listwy zaciskowe, cztery transformatory i komponenty takie jak tranzystory, przekaźniki i układy scalone. Z karbami wzdłuż długich krawędzi z trzema otworami w narożnikach, waży ~2,00 funty i zawiera sześć zworków, każdy z sześcioma ustawieniami. Część serii IS200, posiada powłokę PCB i jest identyfikowana za pomocą kodowania numeru produktu.

Cechy:
1. Interfejs sterowania serwo: Łączy się z trójcewkowymi siłownikami serwo, obsługując różnorodne sygnały niskiego poziomu dla precyzyjnej kontroli siłownika turbiny.

2. Kompatybilność z Mark VI: Integralna część systemów Mark VI, obsługująca turbiny gazowe, parowe i wiatrowe, zwiększając wszechstronność w porównaniu do wcześniejszych modeli Mark V.

3. Solidny sprzęt: Zawiera sześć złączy D-shell, listwy zaciskowe, transformatory i konfigurowalne zworki (po 6 ustawień każda) dla elastycznej konfiguracji.

4. Trwała konstrukcja: Powłoka konformalna, karbowane krawędzie i wiercone narożniki zapewniają odporność w przemysłowych środowiskach turbin.
