GE IS200TTURH1BCC Tablica końcowa turbiny dla marki VI

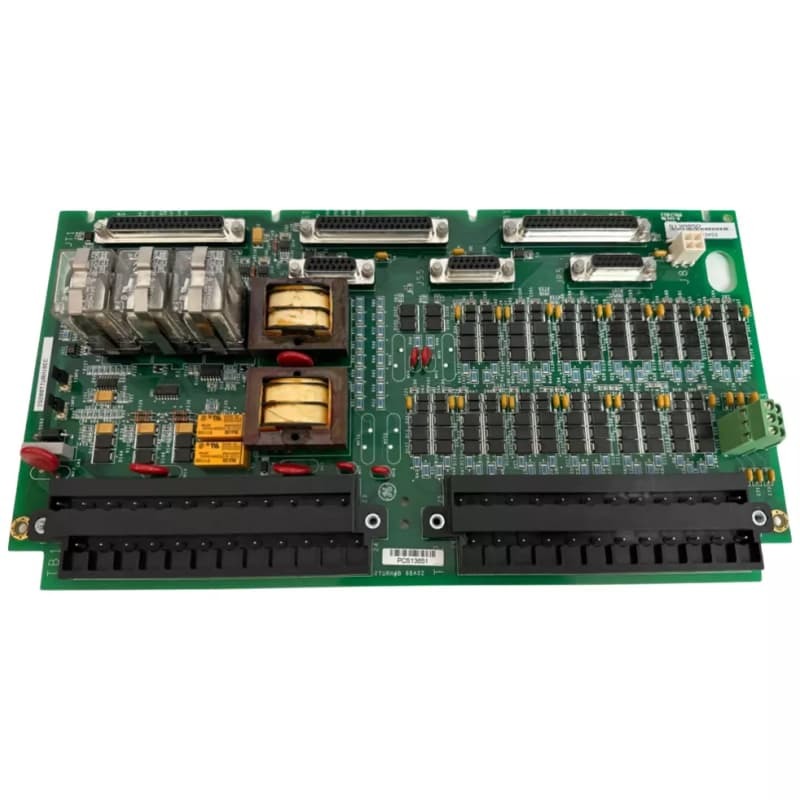

GE IS200TTURH1BCC to Płyta Wejścia Ochrony Podstawowej w systemie Mark VI, kluczowa dla sterowania turbinami gazowymi, parowymi i wiatrowymi. Jako płyta zaciskowa turbiny, łączy się z procesorem I/O turbiny, zarządzając kluczowymi wejściami/wyjściami, posiada 12 pasywnych urządzeń impulsowych, sygnały napięcia generatora/szyny z transformatorów potencjałowych, wyjście 125V DC dla cewki głównego wyłącznika oraz wejścia czujników napięcia/prądu wału.

Zawiera przekaźniki K25, K25P i K25A — wszystkie muszą się zamknąć, aby zasilić główny wyłącznik napięciem 125V DC. Złącza obejmują JR5 (sygnały prędkości do VTUR), JR1 oraz dodatkowe złącza dla systemów TMR. Instalacja obejmuje okablowanie do bloków zaciskowych TB1/TB2 i użycie zworek JP1/JP2 do przełączania między konfiguracjami Simplex i TMR. TB3 obsługuje opcjonalne połączenia TTL do aktywnych przetworników prędkości.

Cechy:
Wielofunkcyjne I/O: Obsługuje pomiar prędkości, monitorowanie napięcia, sterowanie wyłącznikiem i przetwarzanie sygnałów wału, niezbędne dla działania turbiny.

Wsparcie Redundancji: Konfigurowalny za pomocą zworek dla systemów Simplex lub TMR, z TMR używającym sześciu złączy dla tolerancji na błędy.

Krytyczne Przekaźniki: Przekaźniki K25, K25P, K25A umożliwiają działanie głównego wyłącznika, zapewniając bezpieczną dystrybucję energii.

Elastyczna Łączność: Zawiera złącza D-shell, bloki zaciskowe i TB3 dla TTL, dostosowując się do różnych wejść czujników/urządzeń.

Kompatybilność z Mark VI: Integruje się z systemami Mark VI/VIe, obsługując turbiny gazowe, parowe i wiatrowe — ulepszenie w stosunku do ograniczonych zastosowań Mark V.
