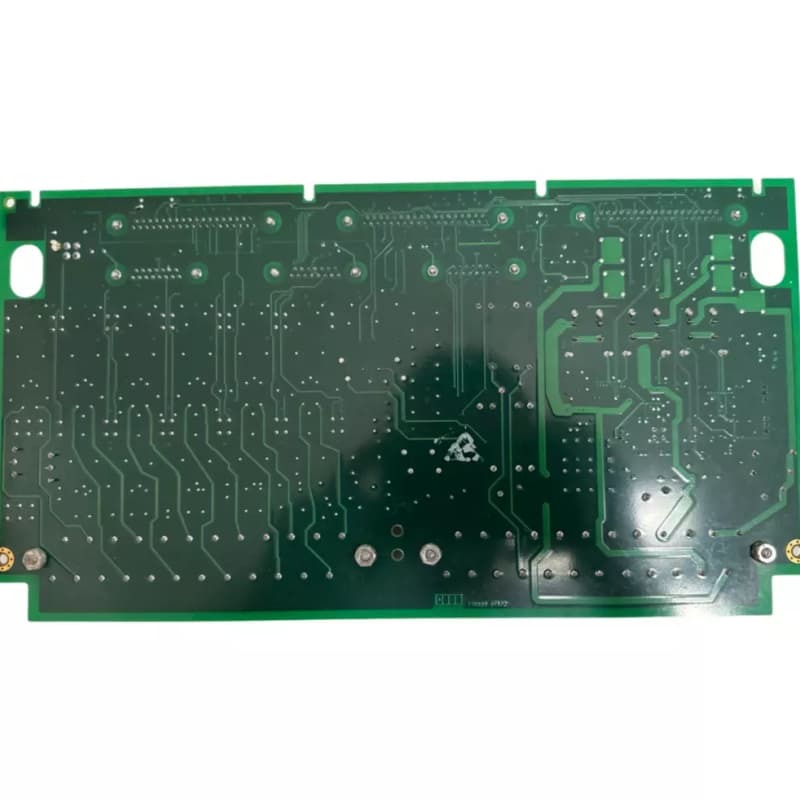

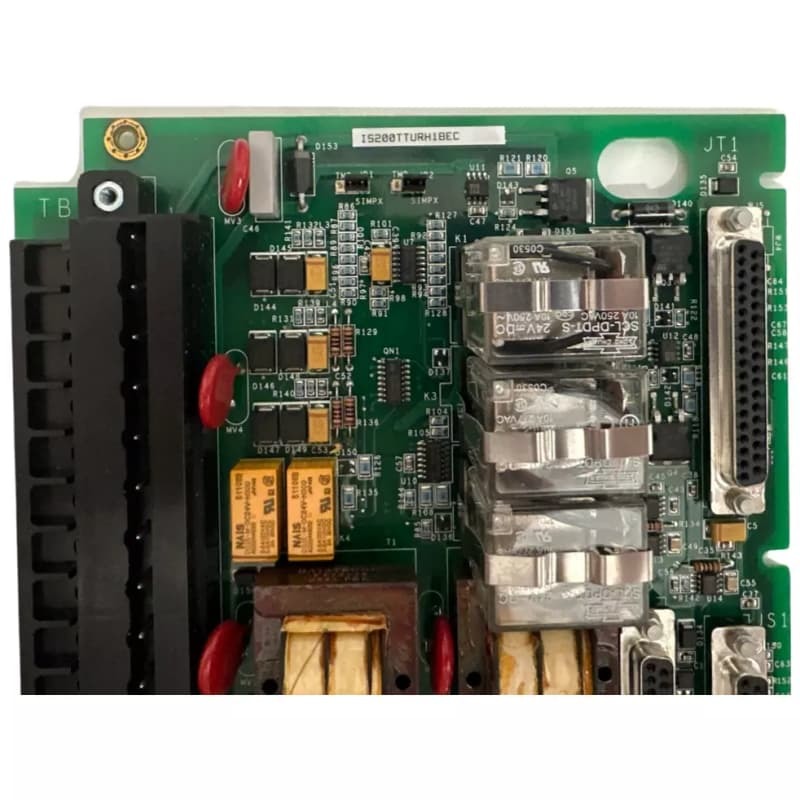

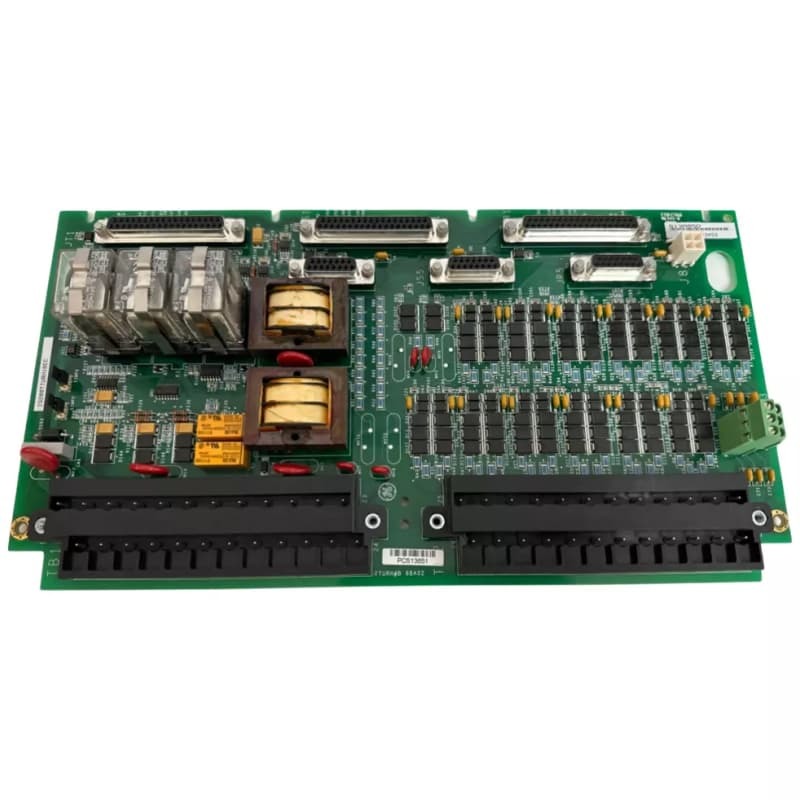

GE IS200TTURH1BEC Tablica końcowa turbiny dla systemów Mark VI

GE IS200TTURH1BEC to Płyta Zakończeniowa Turbiny, będąca częścią systemów Mark VI firmy GE, przeznaczona do sterowania turbinami gazowymi, parowymi i wiatrowymi. Współpracuje z procesorem I/O turbiny, zarządzając krytycznymi wejściami/wyjściami: 12 pasywnymi urządzeniami impulsowymi do pomiaru prędkości, sygnałami napięcia generatora/szyny z transformatorów potencjałowych, wyjściem 125V DC dla cewki głównego wyłącznika (52G) oraz wejściami czujników napięcia/prądu wału.

Wyposażona w przekaźniki K25, K25P i K25A - oba są wymagane do zamknięcia dla zasilania wyłącznika - obsługuje zarówno konfiguracje simplex, jak i TMR za pomocą zworek. Złącza obejmują JR5 w sygnałach prędkości, JR1 w innych sygnałach oraz dodatkowe porty kompatybilne z TMR, takie jak JS5, JT5. Okablowanie wykorzystuje listwy zaciskowe TB1/TB2 z uziemionymi paskami ekranującymi; TB3 obsługuje opcjonalne połączenia TTL. Wyposażona w przekaźniki, transformatory i złącza D-shell, zapewnia niezawodne działanie w przemysłowych środowiskach turbin.

Cechy:
Wielofunkcyjne I/O: Obsługuje pomiar prędkości, monitorowanie napięcia, sterowanie wyłącznikiem i przetwarzanie sygnałów wału, co jest niezbędne do pracy turbiny.

Wsparcie redundancji: Konfigurowalna za pomocą zworek dla systemów Simplex lub TMR, z TMR wykorzystującym sześć złączy dla tolerancji na błędy.

Krytyczne przekaźniki: Przekaźniki K25, K25P, K25A umożliwiają działanie głównego wyłącznika, zapewniając bezpieczną dystrybucję energii.

Elastyczna łączność: Zawiera złącza D-shell, listwy zaciskowe i TB3 dla TTL, dostosowując się do różnych wejść czujników/urządzeń.

Kompatybilność z Mark VI: Integruje się z systemami Mark VI/VIe, obsługując turbiny gazowe, parowe i wiatrowe - ulepszenie w stosunku do ograniczonych zastosowań Mark V.
