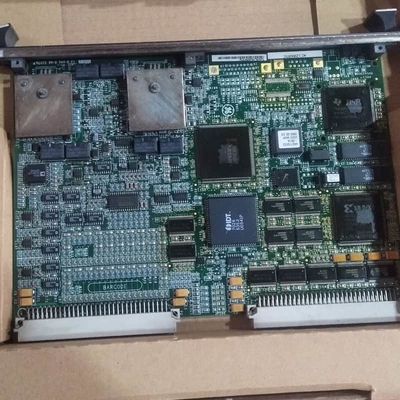

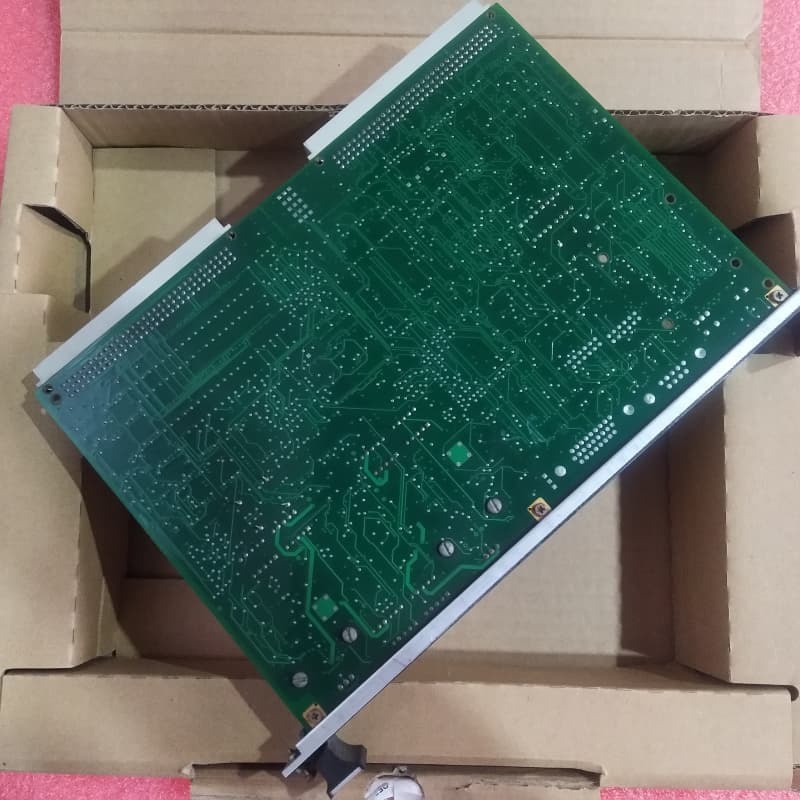

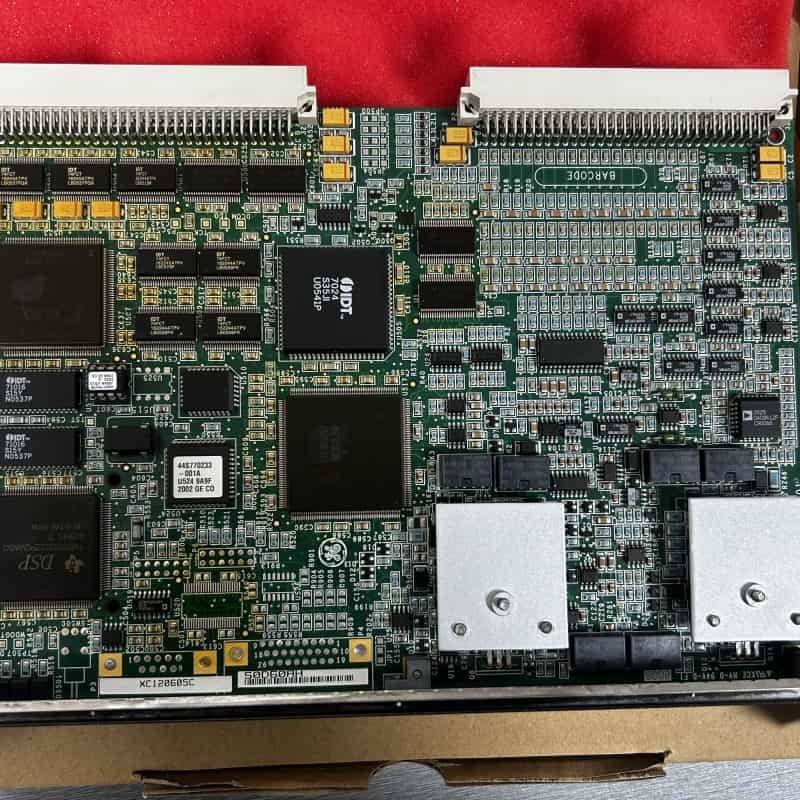

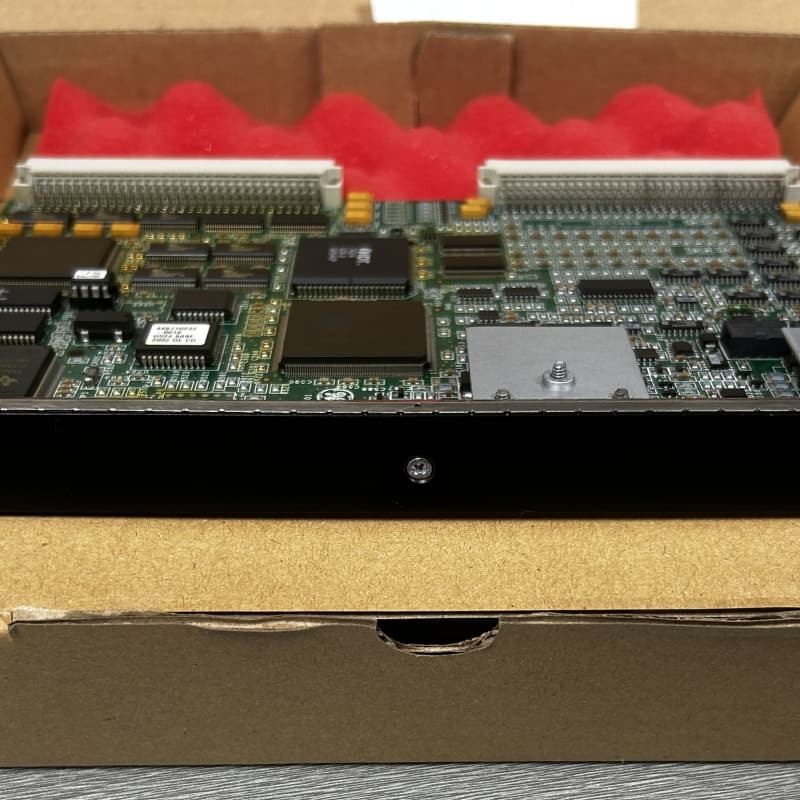

GE IS200VAICH1D Karta wejścia analogowego VME dla turbiny Mark VI

GE IS200VAICH1D to terminalowa płyta izolacji grupy wejść stykowych, będąca częścią systemu VAIC w systemach sterowania turbinami GE Mark VI. Obsługuje 20 wejść analogowych i 4 wyjścia analogowe, konwertując sygnały analogowe na cyfrowe za pośrednictwem płyty przetwarzania VAIC i przesyłając dane do kontrolera przez tylną płytę VME. Obsługuje konfiguracje simplex i TMR — konfiguracje TMR rozdzielają sygnały do trzech szaf VME (R, S, T) w celu zapewnienia redundancji.

Kompatybilna z wcześniejszymi generacjami VAIC, współpracuje z płytami terminalowymi TBAIH1B i wszystkimi rewizjami DTAI, sterując wyjściami 20 mA na odległość 1000 stóp przewodem #18 o rezystancji obciążenia 500Ω. Instalacja obejmuje zabezpieczenie płyty w szafie VME, podczas gdy działanie opiera się na zworkach do konfigurowania typów wejść i zakresów wyjść.

Cechy:

Pojemność I/O: 20 wejść analogowych i 4 wyjścia, z 10 wejściami/2 wyjściami na płytę terminalową.

Wsparcie redundancji: Kompatybilna z systemami TMR, dystrybuując sygnały do trzech szaf VME w celu zapewnienia odporności na uszkodzenia, a także konfiguracje simplex.

Przetwarzanie sygnału: Integruje kondycjonowanie sygnału, konwersję A/D/D/A i multiplekser analogowy w celu dokładnego tłumaczenia sygnału.

Diagnostyka: Diody LED na panelu przednim wskazują stany operacyjne; obejmuje sprawdzanie limitów sprzętowych/systemowych, walidację sygnału TMR i sprawdzanie kompatybilności z układami scalonymi TBAI ID.

Kompatybilność i elastyczność: Współpracuje ze starszymi płytami VAIC, obsługuje różne typy wejść/wyjść za pomocą zworek i umożliwia wykrywanie przeciągnięcia sprężarki dla turbin gazowych.

Trwałość przemysłowa: Zaprojektowana do trudnych warunków, ze stabilną wydajnością na długich odcinkach kabli i konfigurowalnymi parametrami dla alarmów.
