GE IS200TPROH1BBB Zarząd ochrony turbiny znaku VI

GE IS200TPROH1BBB to płyta zabezpieczeń z serii Mark VI, kluczowa dla systemów bezpieczeństwa turbin. Dostarcza istotne sygnały do potrójnie redundantnych płyt VPRO, tworząc niezależny system ochrony przed nadmierną prędkością i synchronizacją w sytuacjach awaryjnych. Konfiguracja ta działa oddzielnie od głównego sterowania turbiną, zapewniając niezawodne reakcje w zakresie bezpieczeństwa.

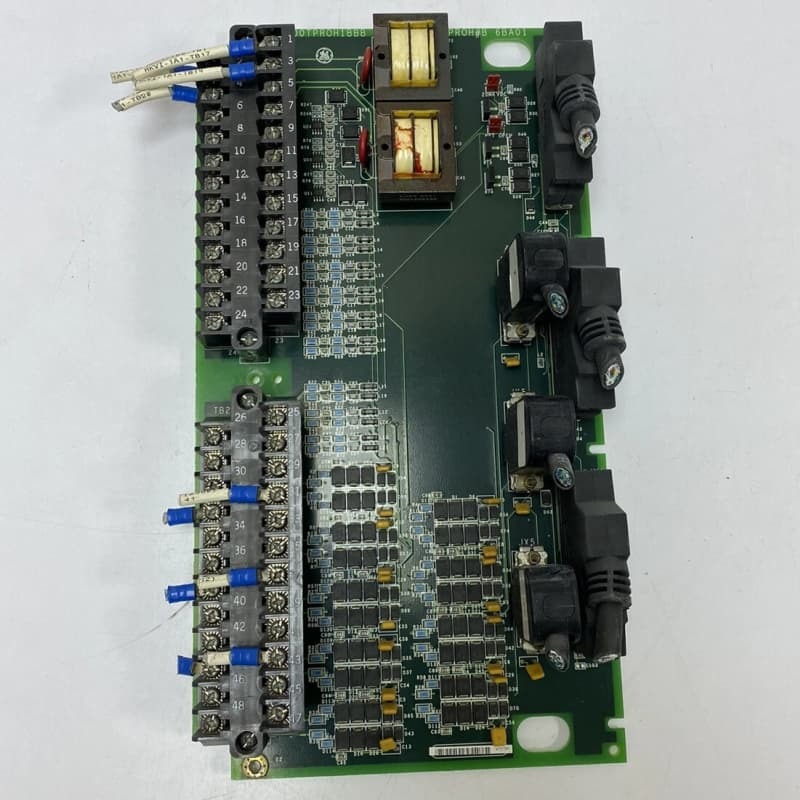

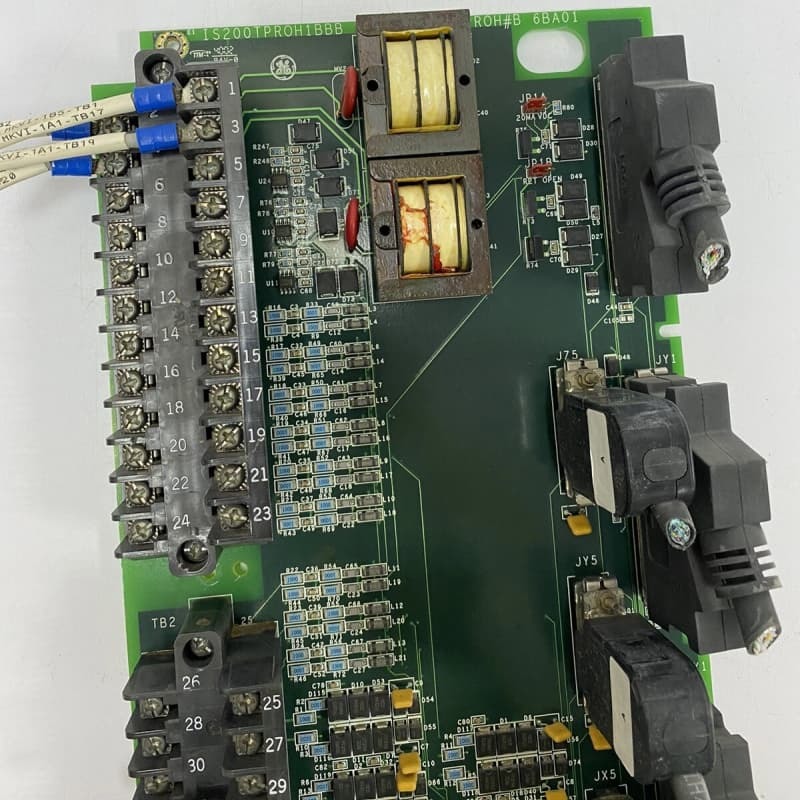

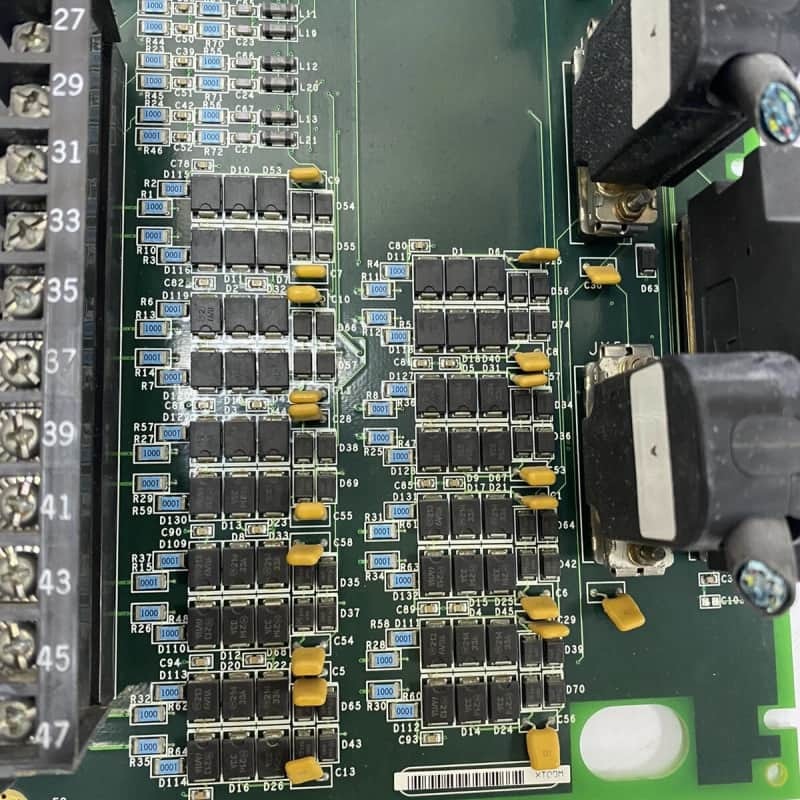

Fizycznie, długa prostokątna płyta posiada dwa duże czarne bloki zacisków na lewej krawędzi, czerwone przekaźniki z żółtymi komponentami, czerwone warystory (MOV), trzy pionowe rezystory zmienne, małe żółte kondensatory i czarne diody. Łączy się z płytami VPRO i płytami zacisków TREx, ułatwiając przepływ sygnałów do sterowania solenoidami wyłączającymi i funkcji awaryjnego wyłączenia.

Cechy:
Sygnalizacja krytyczna dla bezpieczeństwa: Dostarcza sygnały prędkości, temperatury i napięcia do płyt VPRO, umożliwiając niezależną ochronę przed nadmierną prędkością i synchronizacją w sytuacjach awaryjnych.

Integracja redundancji: Współpracuje z potrójnie redundantnymi płytami VPRO, zapewniając odporność na błędy w systemach bezpieczeństwa oddzielonych od głównych elementów sterujących.

Sterowanie wyłączeniem: Obsługuje do trzech solenoidów wyłączających za pośrednictwem płyt TREx i TRPx, z których każdy może wyzwolić wyłączenie turbiny.

Zarządzanie przekaźnikami: VPRO kontroluje 12 przekaźników TREG w 9 grupach głosowania w celu zarządzania solenoidami; dodatkowy TREG może być sterowany przez J4 w celu zwiększenia redundancji.

Solidny sprzęt: Zawiera bloki zacisków, przekaźniki, warystory (MOV) i rezystory, zaprojektowane z myślą o trwałej wydajności w przemysłowych środowiskach turbin.
