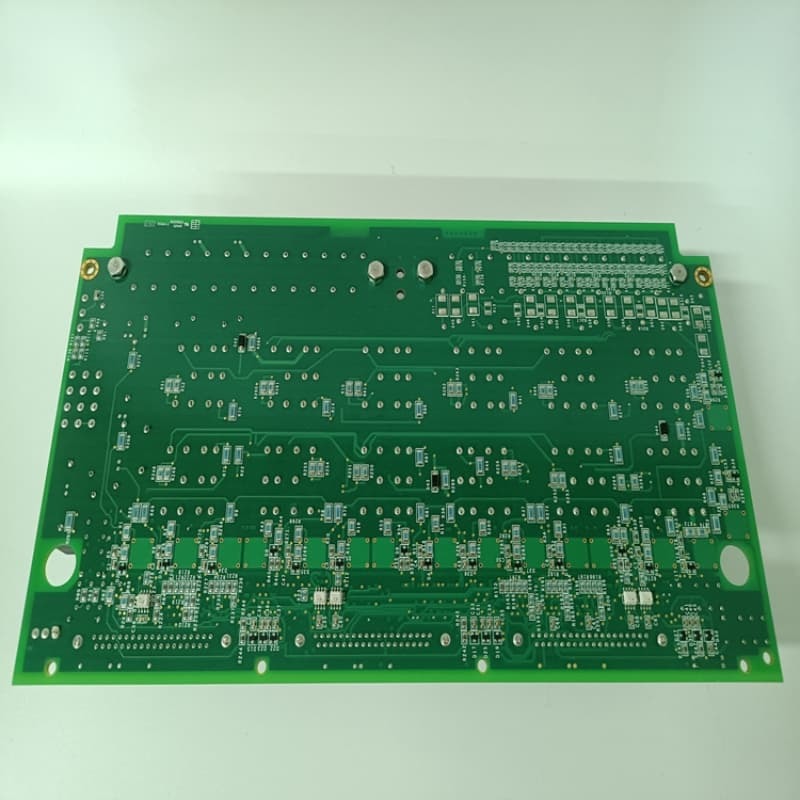

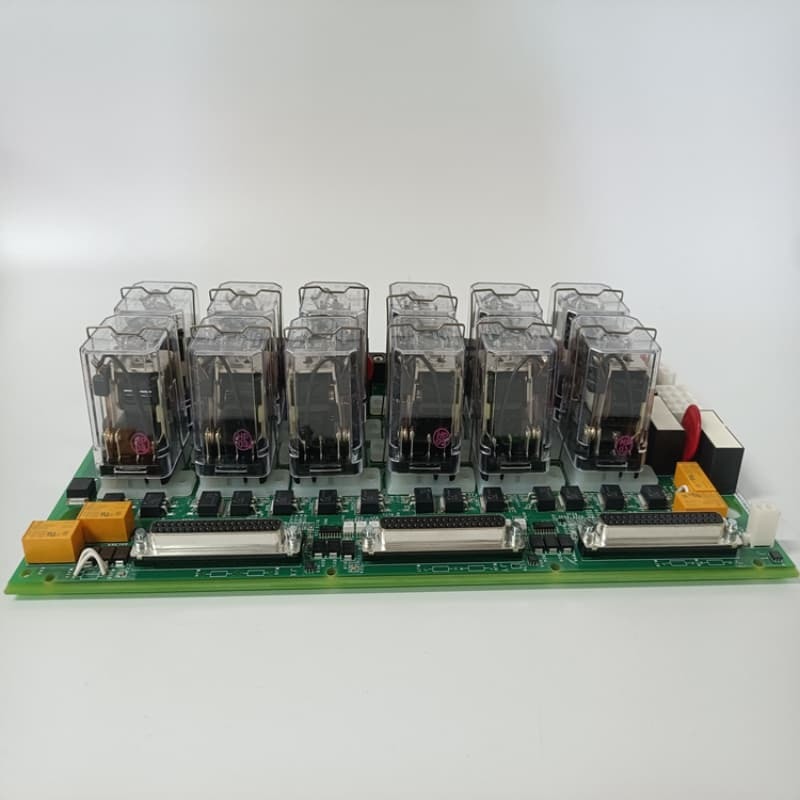

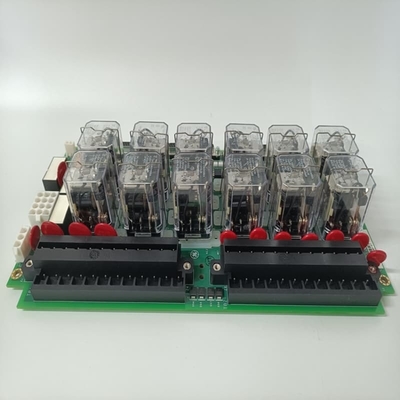

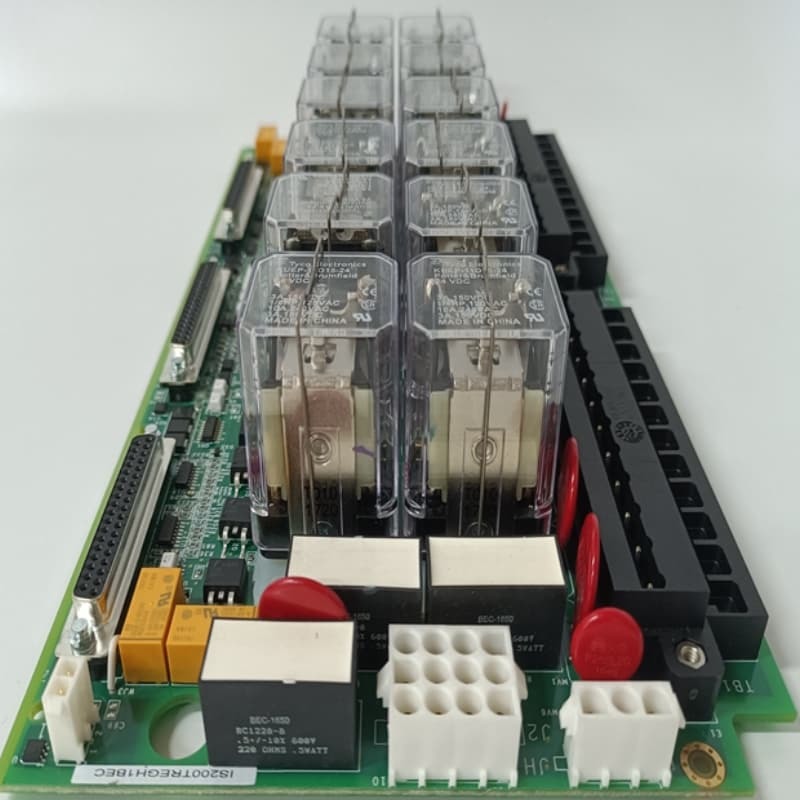

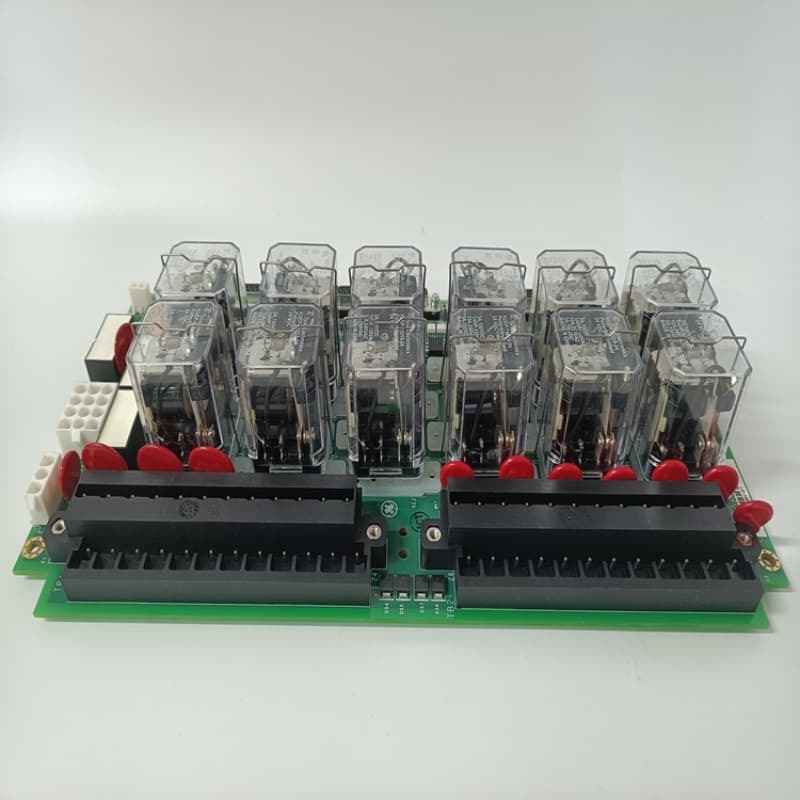

GE IS200TREGH1BDB Płyta zakończenia awaryjnego wyłączenia Trip Mark VI

GE IS200TREGH1BDB to płyta zaciskowa awaryjnego wyłączenia turbiny w systemie sterowania Mark VI, odpowiedzialna za zasilanie do trzech elektromagnesów awaryjnego wyłączenia. Dostarcza dodatnią stronę zasilania DC do elektromagnesów, współpracując z płytą TRPG (która zapewnia stronę ujemną), aby zapewnić zrównoważony rozkład mocy. Sterowana w całości przez kontroler I/O, stanowi krytyczną część mechanizmu bezpieczeństwa turbiny, umożliwiając awaryjne wyłączenia w razie potrzeby.

W systemach simplex łączy się za pomocą kabla J1 z płytą zaciskową TSVO, przesyłając sygnały wyłączenia w celu aktywacji funkcji zaciskania zaworu serwo po wyłączeniu. Kontroler I/O zarządza ochroną przed nadmierną prędkością, zatrzymaniami awaryjnymi i działaniem przekaźników. Funkcjonalność elektromagnesu jest weryfikowana poprzez testy online/offline, zapewniając reakcję w krytycznych scenariuszach.

Cechy:
Zasilanie elektromagnesu wyłączenia: Dostarcza dodatnie zasilanie DC do maksymalnie 3 elektromagnesów, w połączeniu z TRPG dla skoordynowanej pracy.

Integracja z kontrolerem I/O: Zarządzana przez kontroler I/O, który obsługuje ochronę przed nadmierną prędkością, zatrzymania awaryjne i steruje 12 przekaźnikami w celu redundantnej aktywacji elektromagnesu.

Kompatybilność Simplex: Zawiera kabel J1 do TSVO w celu zaciskania zaworu serwo po wyłączeniu, zwiększając bezpieczeństwo w konfiguracjach nieredundantnych.

Możliwości testowania:Obsługuje ręczne testy elektromagnesów online i symulacje nadmiernej prędkości offline, z kontaktami zwrotnymi potwierdzającymi udane wyłączenia.

Redundantne sterowanie przekaźnikami: Dziewięć przekaźników w trzech grupach głosowania zapewnia niezawodną aktywację elektromagnesu, minimalizując fałszywe wyzwolenia i awarie pojedynczych punktów.
