GE IS200TRLYH1BGF Płyty końcowe przekaźnikowe do sterowania turbiną Mark VI

GEIS200TRLYH1BGFto płytka wyjściowa przekaźników w systemie sterowania turbiną Mark VI, sterowana przez płytki VCCC, VCRC lub VGEN, obsługująca konfiguracje simplex i TMR. Łączy się z szafą VME za pomocą formowanych kabli wtykowych — używając JA1 dla konfiguracji simplex i JR1/JS1/JT1 dla systemów TMR. Zawierając 12 wtykowych przekaźników magnetycznych, oferuje elastyczne wyjścia: pierwsze 6 jest konfigurowalne za pomocą zworek dla styków suchych Form-C lub zewnętrznego sterowania solenoidami, przekaźniki 7–11 zapewniają niezapewnione izolowane styki Form-C, a przekaźnik 12 jest wyspecjalizowany do zastosowań takich jak transformatory zapłonowe.

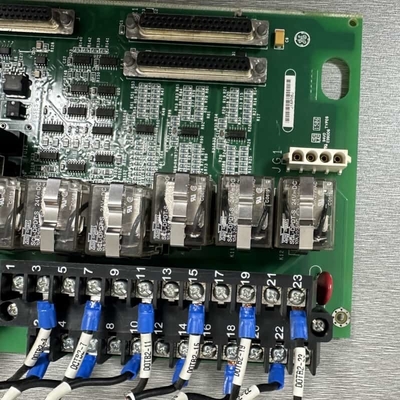

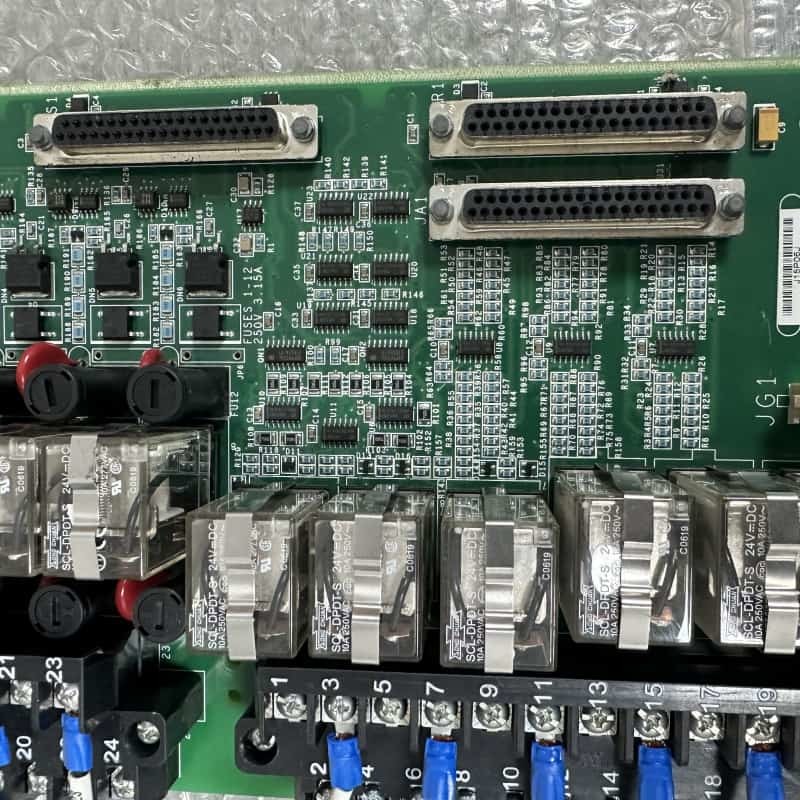

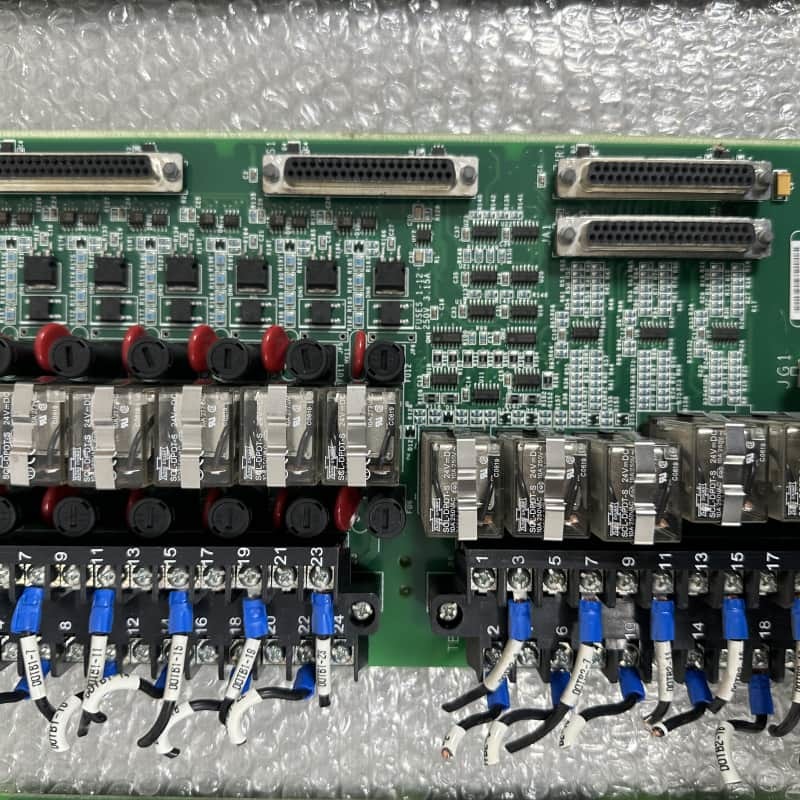

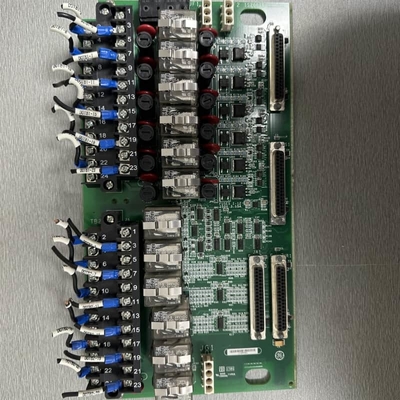

Fizycznie, prostokątna płytka posiada dwa długie czarne bloki zaciskowe, pionowe przekaźniki z przezroczystymi osłonami, tranzystory, czerwone MOVy, niebieskie kondensatory i układy scalone. Jako część starszej serii Mark VI, zapewnia niezawodne działanie w przemysłowym sterowaniu turbinami, pomimo zaprzestania produkcji.

Cechy:
Elastyczność przekaźników:12 przekaźników z konfigurowalnymi wyjściami, 6 dla styków suchych/solenoidów, 5 dedykowanych styków suchych, 1 wyspecjalizowany dla transformatorów zapłonowych.

Wszechstronność zasilania:Obsługuje 125V DC, 115/230V AC i opcjonalnie 24V DC, z bezpiecznikami wybieranymi za pomocą zworek i wbudowanym tłumieniem dla bezpieczeństwa.

Wsparcie redundancji:Integruje się z systemami TMR za pośrednictwem wielu złączy, zapewniając odporność na uszkodzenia w krytycznych zastosowaniach.

Wykrywanie błędów:Monitoruje utratę wzbudzenia przekaźnika, rozbieżności prądu cewki i awarie komunikacji, uruchamiając alerty lub wyłączając przekaźniki dla bezpieczeństwa.

Trwała konstrukcja:Wytrzymałe komponenty (MOVy, tranzystory) i konstrukcja klasy przemysłowej zapewniają długowieczność w trudnych warunkach turbin.

Zgodność z systemem:Bezproblemowo współpracuje z kontrolerami Mark VI, zwiększając elastyczność sterowania w automatyzacji turbin gazowych/parowych.
