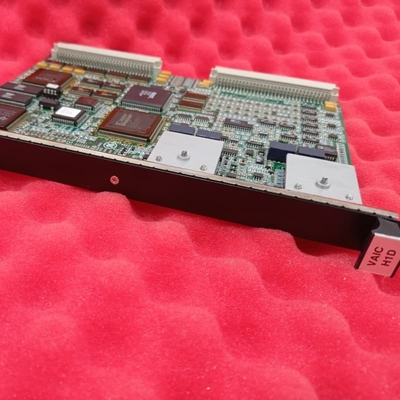

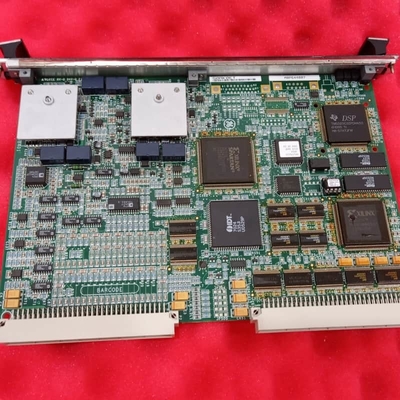

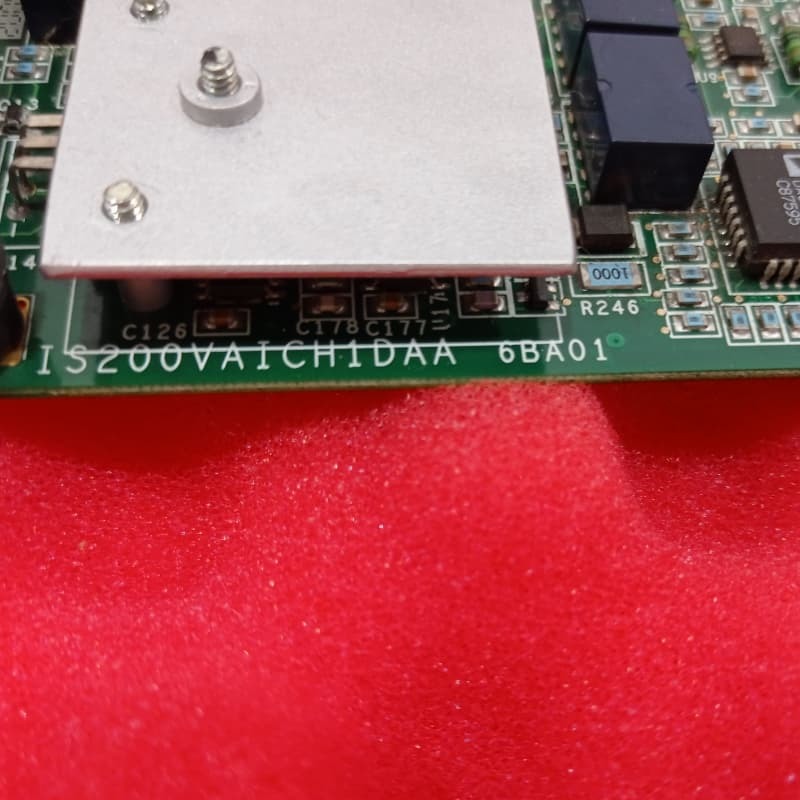

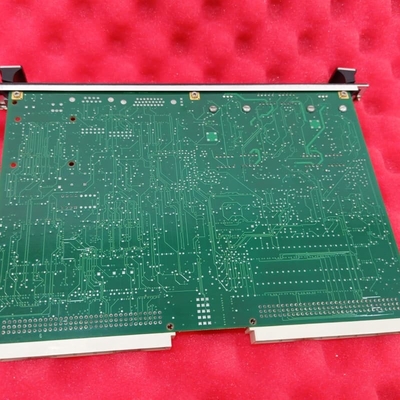

GE IS200VAICH1DAA Karta wejścia analogowego VME dla sterowania turbiną Mark VI

GE IS200VAICH1DAA to karta wejść/wyjść analogowych w systemie sterowania Mark VI, obsługująca konfiguracje simplex i TMR. Obsługuje 20 wejść analogowych i 4 wyjścia analogowe, konwertując sygnały analogowe na wartości cyfrowe do transmisji do kontrolera przez tylną płytę VME i odwrotnie dla prądów wyjściowych.

W konfiguracjach TMR sygnały wejściowe rozchodzą się do trzech szaf VME (R, S, T), każda z VAIC; wyjścia wykorzystują zastrzeżony obwód do łączenia sygnałów z wszystkich trzech, zapewniając odporność na uszkodzenia. W trybie simplex pojedyncza VAIC przetwarza wszystkie sygnały. Integruje się z płytami zaciskowymi TBAI za pomocą zatrzaskowych złączy J3/J4, obsługując obciążenia do 800Ω na ponad 1000 stóp przewodu #18 z napięciem zasilania 18V. Część serii Mark VI, ulepsza sterowanie turbiną technologią Speedtronic.

Cechy:
Pojemność I/O: 20 wejść analogowych i 4 wyjścia, zarządzane za pośrednictwem dwóch płyt zaciskowych.

Obsługa Redundancji: Konfiguracja TMR z trzema VAIC zapewnia odporność na uszkodzenia; tryb simplex oferuje usprawnioną pracę.

Przetwarzanie Sygnału: Konwertuje sygnały analogowo-cyfrowe do komunikacji z kontrolerem i cyfrowo-analogowe dla prądów wyjściowych, zachowując integralność na długich kablach.

Kompatybilność: Współpracuje z płytami zaciskowymi TBAI, obsługując obciążenia 800Ω i okablowanie 1000 stóp za pośrednictwem napięcia zasilania 18V.

Adaptacja Przemysłowa: Integruje się z systemami Mark VI, umożliwiając wykrywanie przeciągnięcia sprężarki i niezawodne działanie w zastosowaniach sterowania turbiną.

Łatwa Instalacja: Łączy się za pomocą zatrzaskowych złączy J3/J4; kontrolki diagnostyczne wskazują stan systemu po włączeniu zasilania.
