GE IS200VCMIH2B VME Bus Master Controller Board Mark VI

GEIS200VCMIH2Bjest głównym sterownikiem VME w systemie sterowania turbiną Mark VI, ułatwiającym komunikację między płytami I/O, modułami sterowania i modułami ochrony za pośrednictwem sieci IONet.Obsługuje konfiguracje SIMPLEX i TMR, z modelem TMR komunikującym się poprzez trzy kanały I/O i inne moduły sterowania.

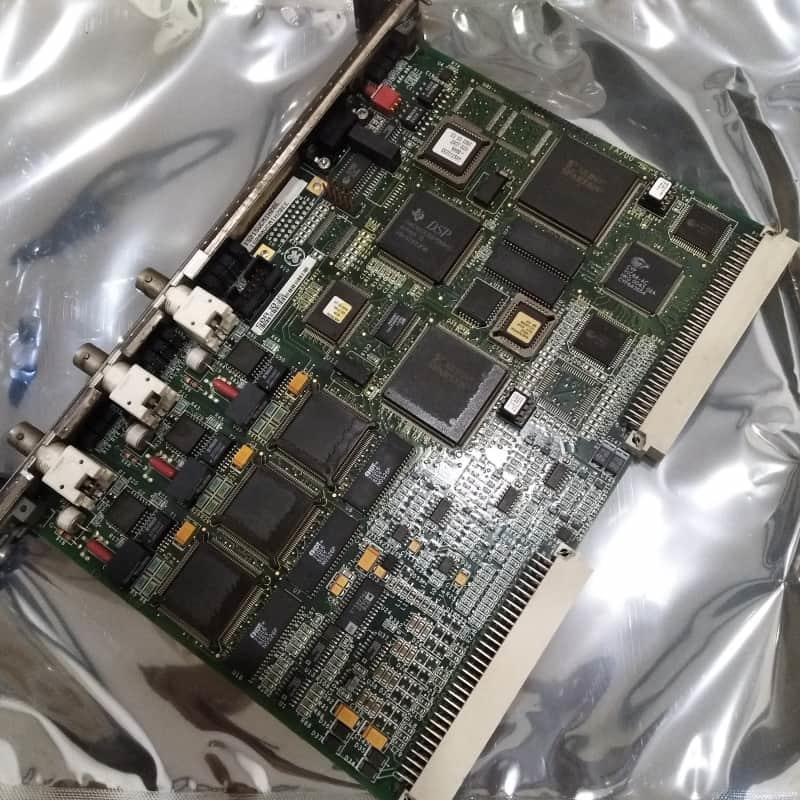

Wyposażony w 32-bitowy DSP Texas Instruments TMS320C32, posiada pamięć dwustronną, SRAM (64k×32) i pamięć flash (128k×8).port seryjny RS-232CZainstalowany w pierwszym gniazdzie modułu sterującego, wykorzystuje oprogramowanie do głosowania w zakresie tolerancji błędów dla danych wejściowych, zapewniając niezawodność w gazie, parze,i zastosowania w turbinach wiatrowych.

Charakterystyka:

Wsparcie podwójnej konfiguracji:Działa w systemach simplex lub TMR, dostosowując się do potrzeb redundancji.

Wzmocniona komunikacja:Integruje Ethernet (IONet), bus VME, porty seryjne i równoległe do płynnego przesyłania danych między modułami a regałami I/O.

Głosowanie SIFT:Zwiększa odporność na usterki poprzez głosowanie na dane wejściowe z połączeń IONet, zapewniając dokładną transmisję danych do kontrolerów.

Wydajny procesor:Wykorzystuje 32-bitowy DSP z dedykowaną pamięcią do efektywnego przetwarzania sygnału i kontroli w czasie rzeczywistym.

Kompleksowa diagnostyka:Zawiera zegarek czuwający (150 ms) do wykrywania przerwy procesora i alarmu z informacją o nadmiarze.

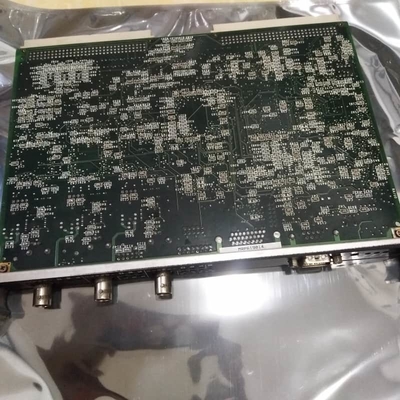

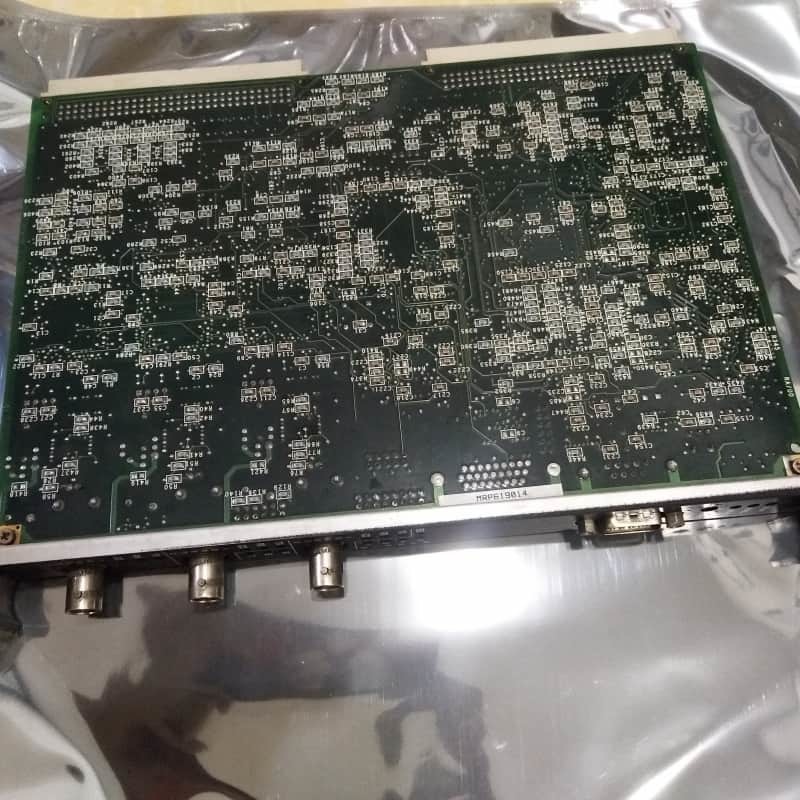

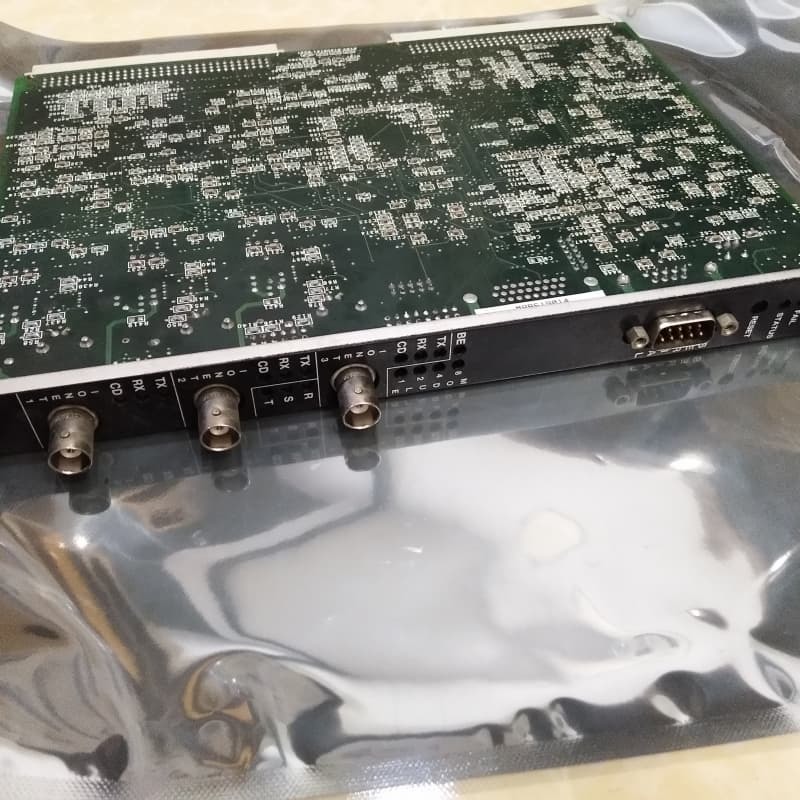

Trwały sprzęt:Wyposażony w przednią płytę z diodami LED, złączami (IONet, seryjnymi) i komponentami, takimi jak FPGA, transformatory i układy scalone, zaprojektowane do odporności przemysłowej.

Mark VI Integracja:Krytyczne dla systemów Speedtronic, obsługujących rozszerzone zastosowania turbin poza wcześniejszymi możliwościami Mark V.
