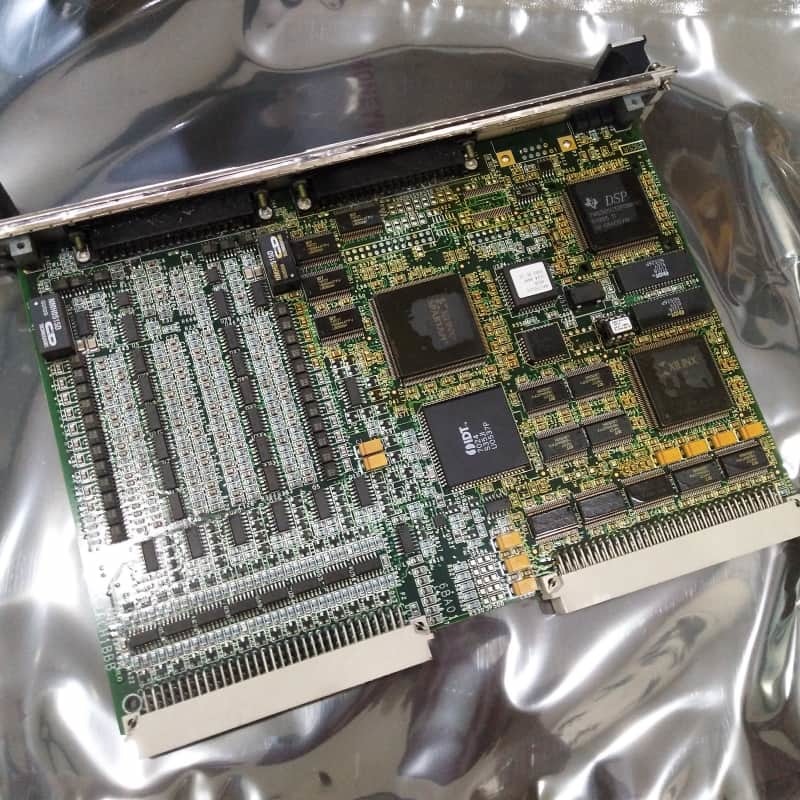

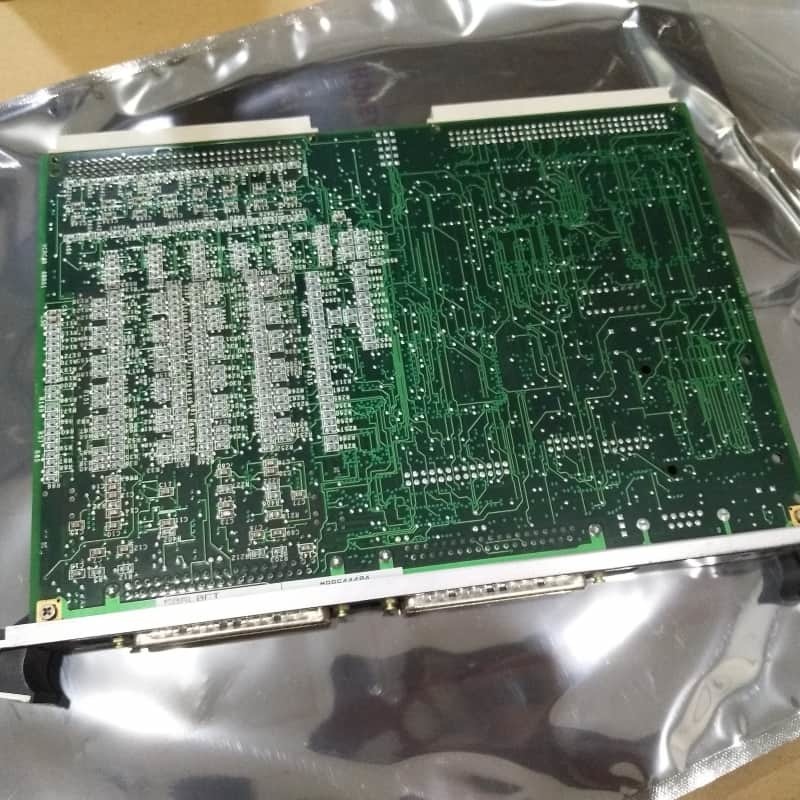

GE IS200VCRCH1B Karta dyskretnego wejścia/wyjścia dla systemu sterowania turbiną Mark VI

GE IS200VCRCH1B Karta wejść/wyjść stykowych i przekaźnikowych

Szczegóły produktu:

GE IS200VCRCH1B to karta dyskretnych wejść/wyjść w systemie Mark VI Speedtronic, działająca jako alternatywa dla karty VCCC w jednym gnieździe. Obsługuje wejścia stykowe i wyjścia przekaźnikowe, integrując się z TBCI dla 48 styków suchych i kartami przekaźnikowymi TRLYH1B z 12 przekaźnikami magnetycznymi.

Podłączona do stelaża VME za pomocą formowanych wtyczek, obsługuje szybkie skanowanie krytycznych zmiennych turbiny i rejestrator SOE o rozdzielczości 1 ms do śledzenia zdarzeń stykowych. Kompatybilna zarówno z systemami simplex, jak i TMR, wykorzystuje izolatory optyczne i filtry 4 ms do tłumienia szumów, zapewniając niezawodne przetwarzanie sygnału. Komunikuje się przez szynę VME z VCMI, umożliwiając głosowanie w konfiguracjach TMR w celu zapewnienia odporności na uszkodzenia.

Kluczowe cechy:
Pojemność wejść/wyjść: Zarządza do 48 wejściami styków suchych i 12 wyjściami przekaźnikowymi, z konfigurowalnymi pierwszymi 6 przekaźnikami dla styków suchych lub sterowania solenoidami.

Monitorowanie z dużą prędkością: Oferuje skanowanie 1 ms dla krytycznych zmiennych i rejestrowanie SOE w celu przechwytywania trzepotania styków i impulsów ≥6 ms.

Kompatybilność TMR: Obsługuje potrójną redundancję ze złączami JR1/JS1/JT1, umożliwiając głosowanie wejściowe za pośrednictwem kart VCMI w celu zapewnienia odporności na uszkodzenia.

Elastyczne zasilanie: Wyjścia przekaźnikowe wykorzystują 125V DC, 115V AC lub opcjonalnie 24V DC z wybranymi za pomocą zworek bezpiecznikami i wbudowanym tłumieniem.

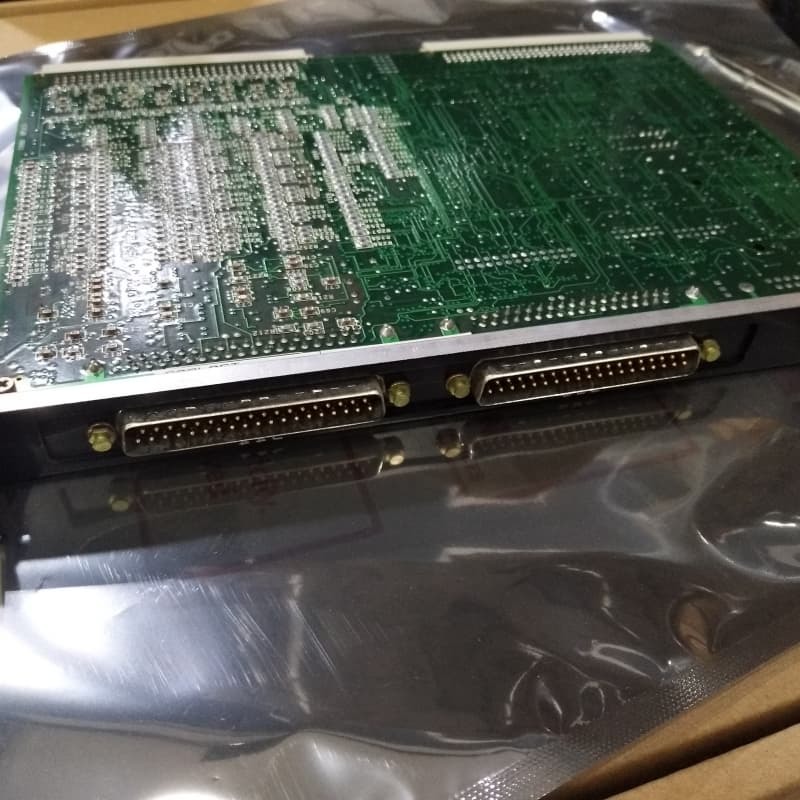

Kompaktowa konstrukcja: Format pojedynczego gniazda ze złączami J33/J44 na panelu przednim i diodami LED diagnostycznymi (praca/awaria/status).

Cechy niezawodności: Izolacja optyczna, filtry szumów i bezpieczne wyłączenie przekaźnika w przypadku odłączenia kabla lub utraty komunikacji.
