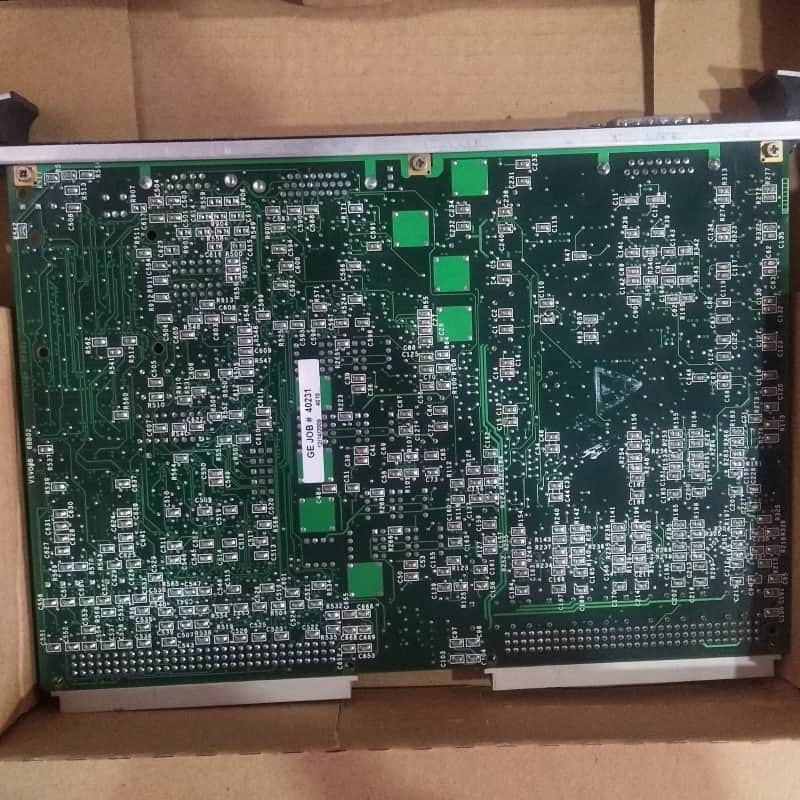

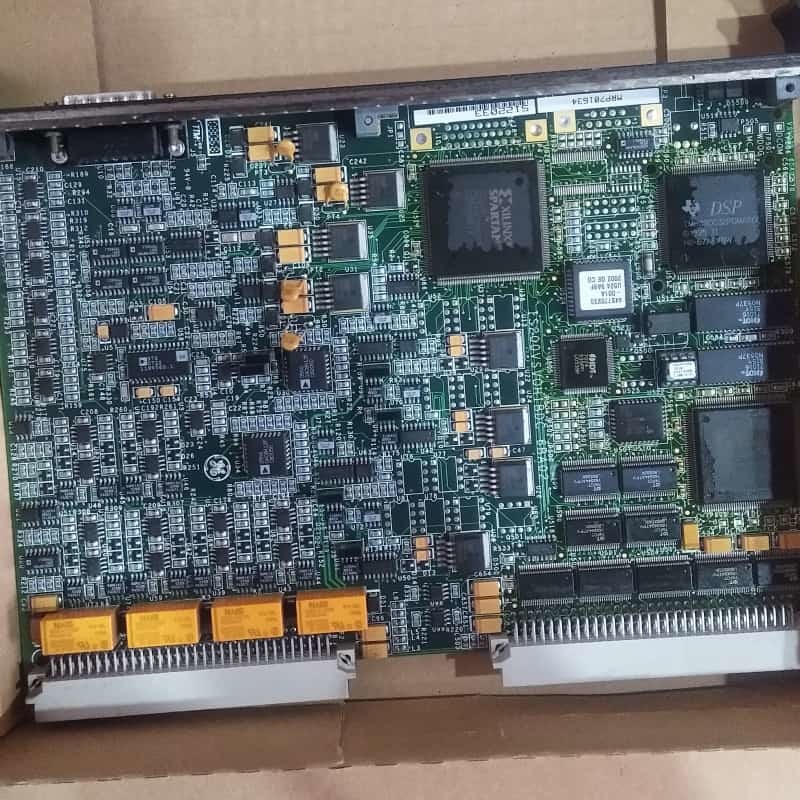

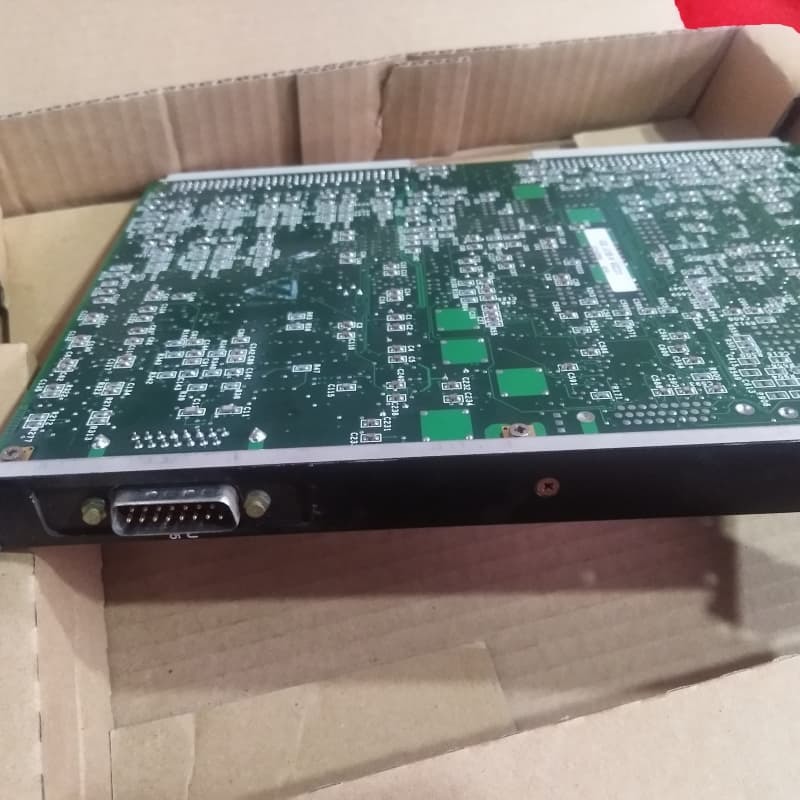

GE IS200VSVOH1B Płyta sterowania serwomechanizmem VME Mark VI

GEIS200VSVOH1Bjest VME Servo Control Board zaprojektowana do systemu Mark VI Speedtronic, zaprojektowana do zarządzania czterema elektrohydraulicznymi serwozaworami do precyzyjnej pracy zaworów parowych i paliwowych w gazie, parze,i turbin wiatrowych.

• Zaawansowane sterowanie serwo:Zarządza 4 elektrohydraulicznymi zaworami serwo z wprowadzeniami przepływu pobudzenia/wrotnej informacji LVDT i częstotliwości impulsu w celu dokładnego ustawienia pozycji zaworów
• Wsparcie dla zwolnionych:Kompatybilny zarówno z konfiguracjami TMR, jak i z konfiguracjami SIMPLEX, z sygnałami TMR rozmieszczonymi na trzech stojakach VME w celu zwiększenia tolerancji błędów
• Mechanizmy bezpieczeństwa:Wyposażone w przekaźniki samobójcze, które automatycznie krótko wychodzą do bezpiecznego stanu podczas awarii, wymagające ręcznego zresetowania do odzyskania
• Kompleksowa diagnostyka:Monitory serwo prądu, sygnałów LVDT i stanu kalibracji z połączonymi sygnałami ostrzegawczymi i wskaźnikami LED na przednim panelu
• Elastyczna integracja:Podłącza się do płyt TSVO za pośrednictwem bezpiecznych złączy zamykających, obsługujących 1-4 LVDT na pętlę sterowania i zewnętrzne wejścia podróży
• Robust Industrial Design:Jednorazowy czynnik kształtu zawierający FPGA, przekaźniki i ponad 70 układów scalonych, zbudowanych w celu wytrzymania wymagających środowisk przemysłowych

Ta płyta sterująca integruje się z płyta końcowa TSVO/DSVO, wykorzystując LVDT do dokładnej informacji zwrotnej o pozycji zaworów, jednocześnie obsługując wejścia przepływu pulsowego do dokładnego pomiaru przepływu turbiny gazowej.Wykonuje zaawansowane algorytmy sterowania pętlą i posiada kompleksowe możliwości diagnostyczne poprzez przednie panel LED.
