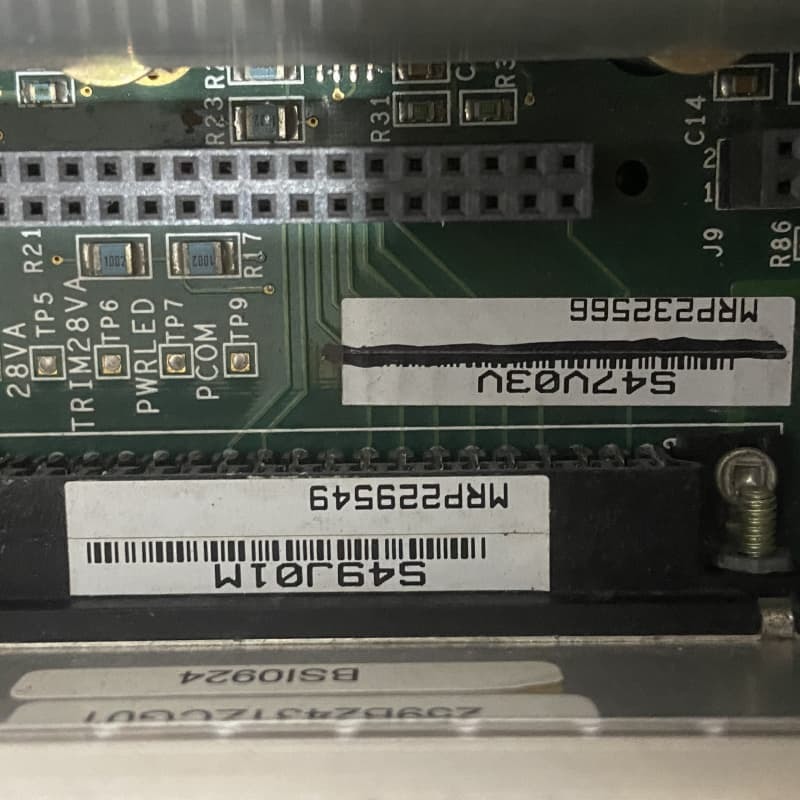

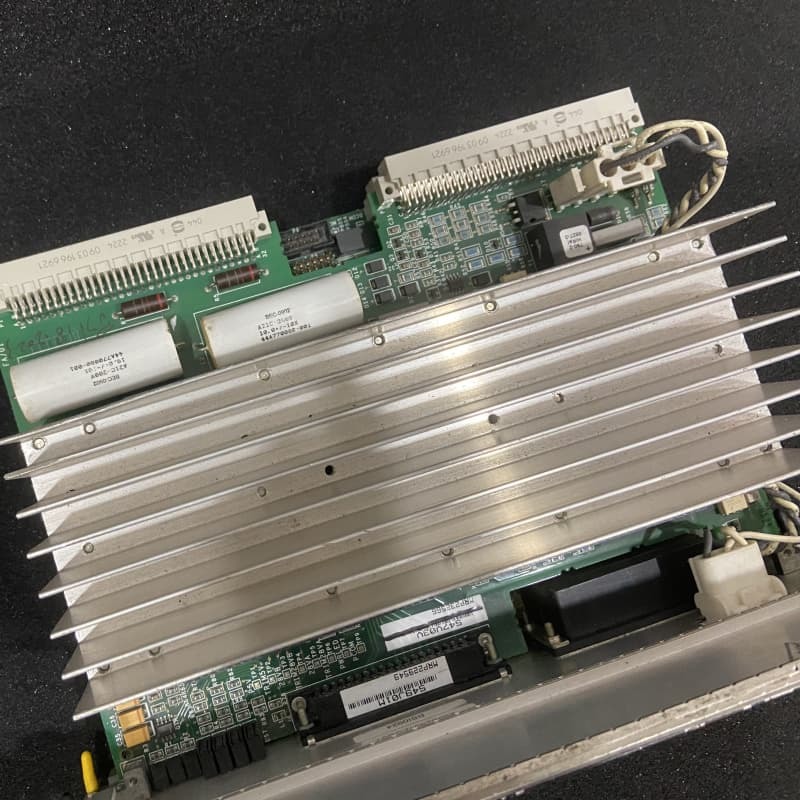

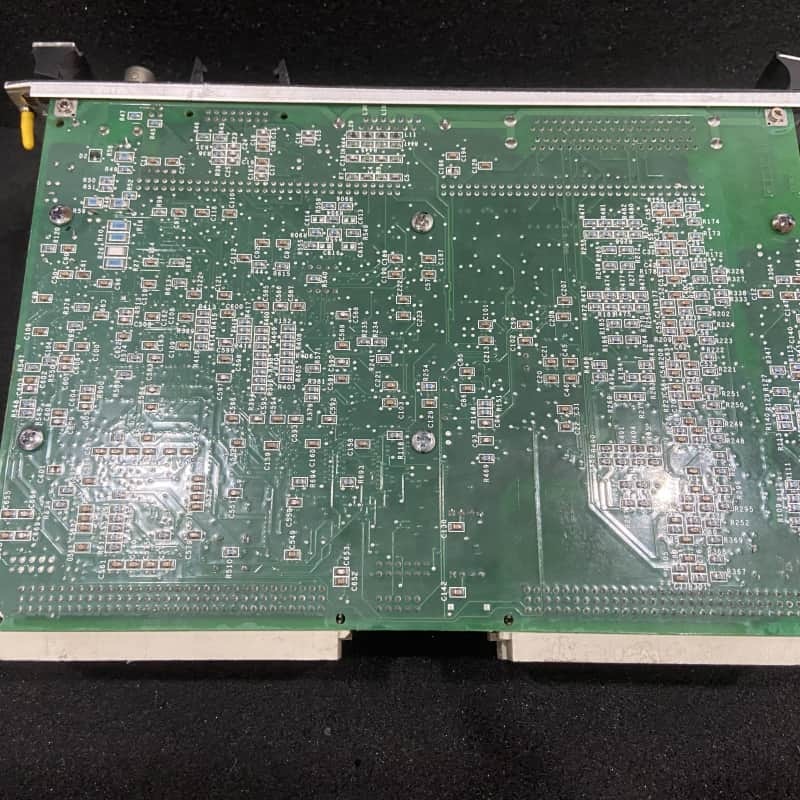

GE IS215VPROH2BD Płyta Ochrony Turbiny Serii Mark V

GE IS215VPROH2BD to Płyta Ochrony Turbiny w serii Mark VI Speedtronic, służąca jako kluczowy komponent niezależnego systemu ochrony przed nadmierną prędkością. Zaprojektowana w celu zwiększenia bezpieczeństwa turbin, działa obok płyt zaciskowych TPRO i TREG, tworząc redundantny mechanizm bezpieczeństwa krytyczny dla pracy turbin gazowych, parowych i wiatrowych.

Jako część potrójnie redundantnej konfiguracji, płyta zarządza elektromagnesami wyzwalającymi za pośrednictwem płyty TREG, zapewniając bezpieczne wyłączenia awaryjne podczas zdarzeń związanych z nadmierną prędkością lub w sytuacjach awaryjnych. Posiada łączność Ethernet do komunikacji IONet z modułami sterującymi, umożliwiając monitorowanie w czasie rzeczywistym i integrację z szerszymi architekturami sterowania turbinami. Dzięki solidnemu sprzętowi i wszechstronnym możliwościom wejścia/wyjścia, zapewnia niezawodną ochronę w różnych zastosowaniach przemysłowych.

• Potrójna Redundancja: Część systemu z trzema płytami w dedykowanym module, izolowanym od głównego systemu sterowania, aby zapewnić niezależne działanie i odporność na błędy.
• Ochrona Awaryjna: Wykonuje funkcje ochrony przed nadmierną prędkością i zatrzymania awaryjnego, kontrolując do trzech elektromagnesów wyzwalających za pośrednictwem płyt zaciskowych TREG i TRPG; każda z płyt może wyzwolić wyłączenie turbiny w celu zapewnienia redundancji.
• Sterowanie przekaźnikami: Zarządza 12 przekaźnikami na TREG, z 9 skonfigurowanymi w trzy grupy głosowania w celu aktywacji elektromagnesów wyzwalających i obsługuje dodatkowy TREG przez J4 w celu ulepszonego tworzenia kopii zapasowych.
• Wszechstronne I/O: Akceptuje sygnały wejściowe z pasywnych przetworników prędkości, termopar, sygnałów 4-20 mA i blokad wyzwalających; wyjścia sterują elektromagnesami wyzwalającymi, przekaźnikami ekonomizera i poleceniami wyłączników w celu działań ochronnych.
• Instalacja i Diagnostyka: Wymiana podczas pracy za pośrednictwem bezpiecznych złączy zatrzaskowych; kontrolki diagnostyczne na panelu przednim weryfikują inicjalizację, a aktualizacje oprogramowania układowego są zalecane w celu uzyskania optymalnej wydajności.
• Zasilanie i Wydajność: Działa na wejściu 70-145V DC, dostarczając wyjścia 5V i 28V DC; wysoka częstotliwość odświeżania 100 Hz umożliwia przetwarzanie danych w czasie rzeczywistym, z obsługą kabla MPU dla czujników oddalonych do 300 m.
• Wytrzymałość Przemysłowa: Zbudowany z solidnych komponentów, aby wytrzymać trudne warunki, zapewniając niezawodne działanie w krytycznych zastosowaniach turbin.
