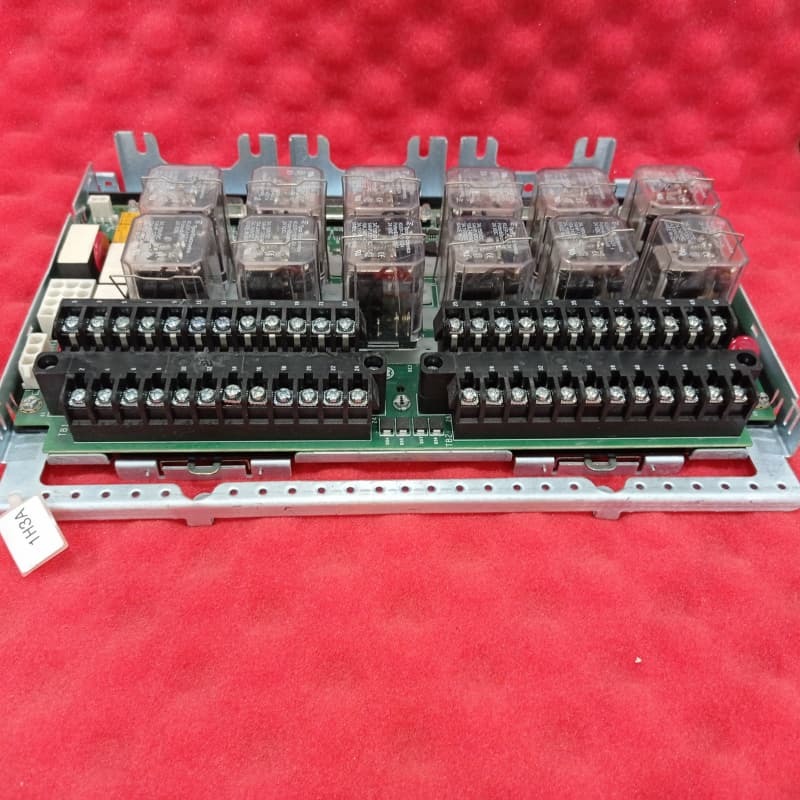

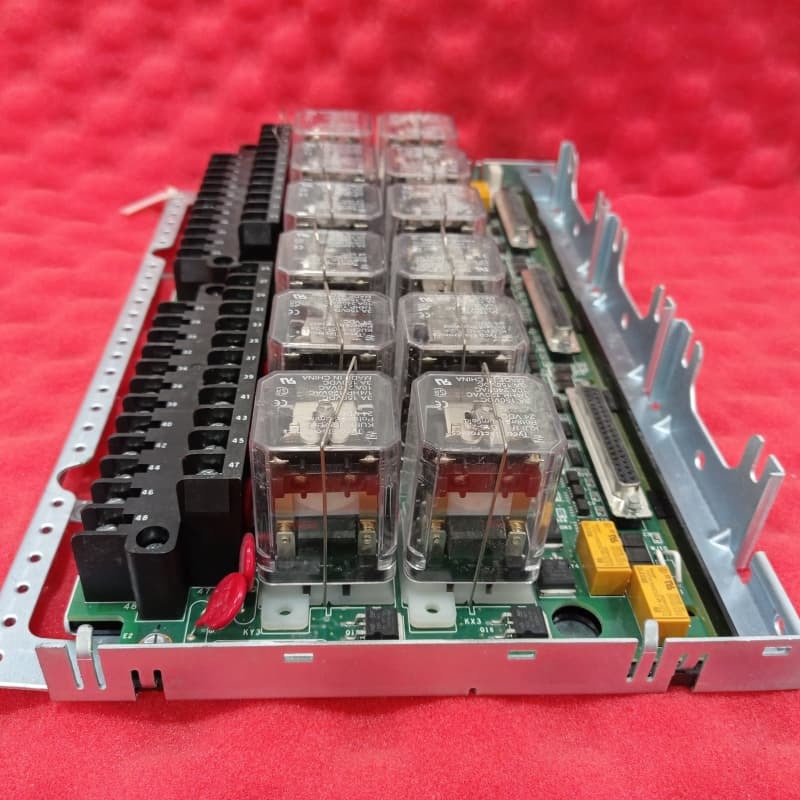

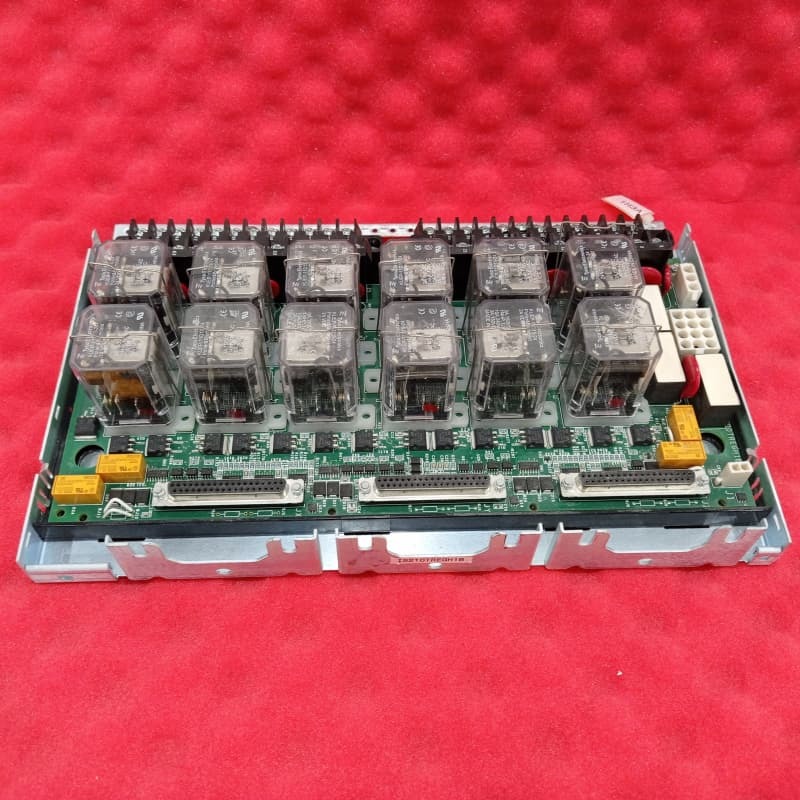

GE IS210TREGH1B Turbina Emergency Trip Terminal Board Mark VI

GE IS210TREGH1B Płyty końcowe turbiny

Szczegóły produktu:

GEIS210TREGH1Bjest deską końcową typu Emergency Trip w serii VI, kluczową dla bezpieczeństwa turbiny.działający z płytą TRPG i sterowany przez zestawy I/O lub płytę IS215VPROZaprojektowany do zasilania prądem stałym 125 V, wyposażony jest w 12 przekaźników (9 w trzech grupach głosowania) do sterowania magnetycznymi, zapewniając niezawodne uruchomienie awaryjne.

Podłącza się za pośrednictwem kabla zasilania JX1, JY1, JZ1 (nadmiarowe zasilanie) i J2, przy czym J1 łączy się z płytą TSVO do zaciskania serwo w systemach simplex.i kierowcówW przypadku wystąpienia awarii, włącza się alarmy i protokoły bezpieczeństwa.

Charakterystyka:
Kontrola awaryjna:Wykorzystuje 3 magnetyczne urządzenia za pośrednictwem 9 przekaźników głosowania, zapewniając redundantną i niezawodną aktywację w przypadku nadprędkości lub nagłych wypadków.

Nadmiar mocy:Diody łączące zasilanie z JX1/JY1/JZ1 zabezpieczają obwody stanu i przekaźniki ekonomizera, z oddzieloną mocą przekaźnika.

Bezproblemowa integracja:Działa z pakietami TRPG i I/O, obsługującymi systemy prostokątne z łącznikami serwozaciskowymi TSVO.

Kompleksowa diagnostyka:Monitorowanie przekaźników, napięć magnetycznych, sterowników i źródeł zasilania, rejestrowanie usterek i aktywowanie protokołów bezpieczeństwa.

Zdolności testowe:Pozwala na aktywację ręczną testów magnetycznych online/offline, symulacje nadprędkości z potwierdzeniem informacji zwrotnych do walidacji.
