GE 531X111PSHARG3 Płytka sterowania silnikiem 100mm x 200mm x 330mm

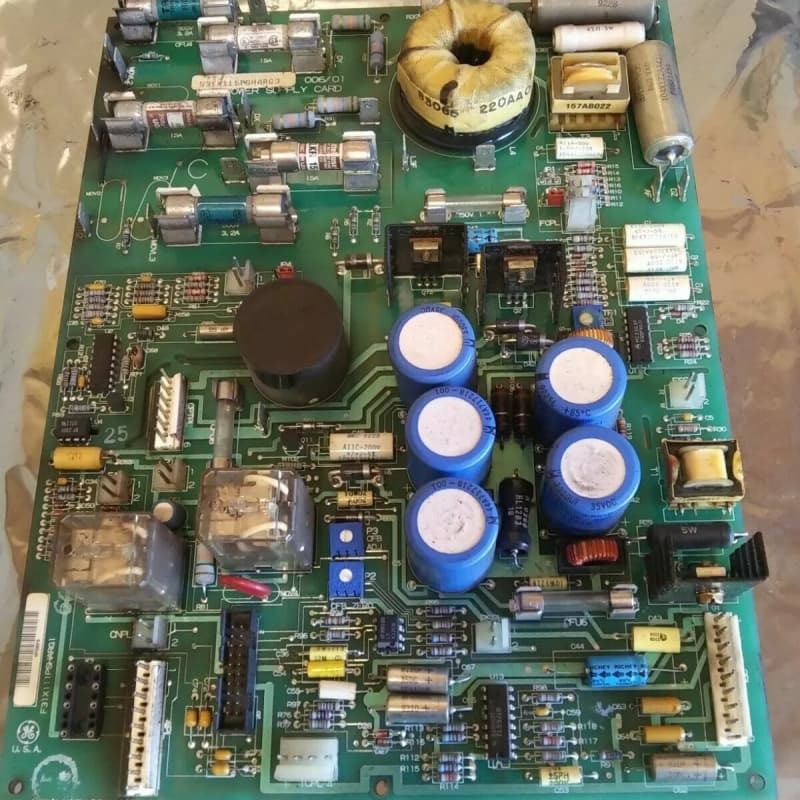

GE531X111PSHARG3jest płytą sterującą i zasilającą napędem napędowym przeznaczoną do systemu podniecającego EX2000 firmy GE i częścią serii płyt zamiennych 531X.różni się od poprzednich wersji posiadaniem zewnętrznych MOV dla linii AC i jest zaprojektowany do zasilania napędów przemysłowych i elektroniki pola silnikowegoMa wymiary 4 cm × 24 cm × 29,2 cm i waży 0,58 kg, generuje trzy regulowane źródła zasilania prądu stałego kluczowe dla pracy napędu i integruje transformator impulsowy do zasilania obwodów pola silnika.

obsługuje zewnętrzne ekscytory i zawiera trzy wewnętrzne przekaźniki do sterowania urządzeniem,plus trzy potencjometry do kalibracji sygnałów zwrotnych prądu/obwodów i pięć programowalnych skakaczy do regulacji sygnałów zwrotnych/prąduInstalacja wymaga, aby przeszkoleni pracownicy przestrzegali wytycznych GE w celu uniknięcia uszkodzeń; GE pierwotnie zapewnił wsparcie techniczne i jest kompatybilny z napędami i ekscytatorami opracowanymi przez GE.

Podwójna funkcjonalność:Służy zarówno jako źródło zasilania (wydatki 5/15/24 VDC), jak i kontroler pola silnika, integrując transformator impulsowy z obwodami pola silnika, eliminując potrzebę oddzielnych komponentów.

G3 Zmiana cechy:MOV linii AC są zewnętrzne, specyficzna konstrukcja G3, optymalizująca przestrzeń pokładową i potencjalnie upraszczająca konserwację komponentów ochrony przed przewyższeniami.

Konfigurowalne elementy sterujące:Trzy potencjometry umożliwiają precyzyjną kalibrację zwrotów prądu/obwodów, podczas gdy pięć programowalnych skakaczy reguluje sygnały zwrotów/prądu, dostosowując się do różnych wymagań napędowych.

Niezawodne przekaźniki sterowania:Wbudowane przekaźniki K1 (RUN), K2 (MAX) i K3 (FAULT) zapewniają jasną, dedykowaną kontrolę stanów pracy napędu, zwiększając bezpieczeństwo i monitorowanie systemu.
