GE DS200CTBAG1ADD Płyty końcowe 330 mm x 100 mm Mark V

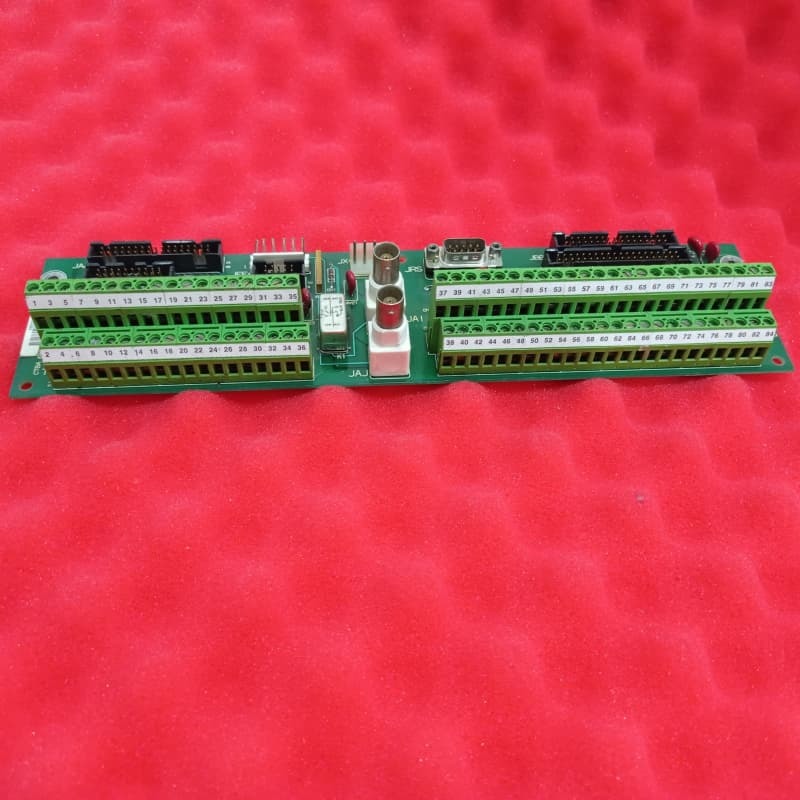

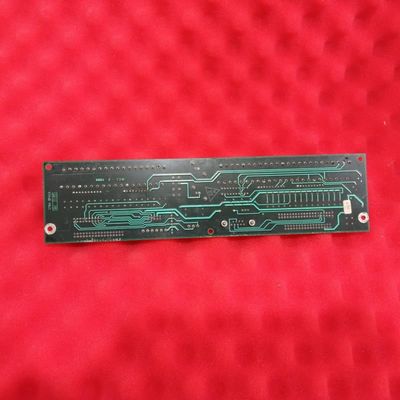

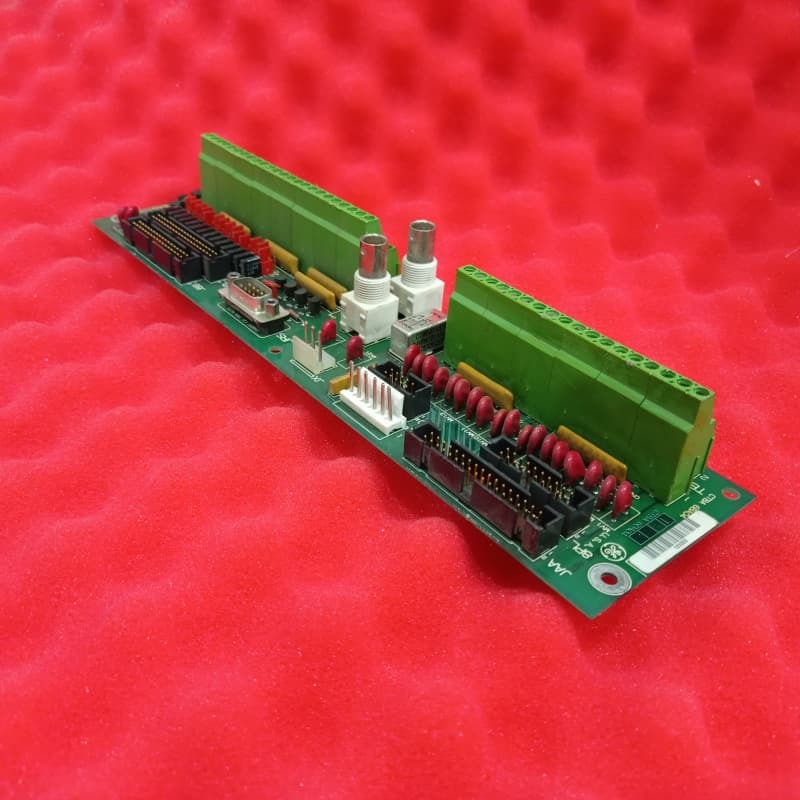

Zlokalizowane w Mark V ̇sgłówny, jego podstawową rolą jest zakończenie i rout krytycznych sygnałów: wejścia / wyjścia 4 ‰ 20 mA, sygnały napięcia / prądu wału, IONET dla płyt STCA / TCDA i COREBUS dla płyt QTBA / STCA.Otrzymuje również zasilanie 24 VDC z płyty TCPD i zawiera przekaźnik obejścia, aby utrzymać komunikację COREBUS w przypadku utraty zasilaniaFizycznie jest to długa, wąska płytka PCB z otworami wiertniczymi w kątach i krawędziach do montażu, diodami o czerwonym powłoku i kodami identyfikacyjnymi.Posiada różnorodne złącza z 6PL jako niewykorzystanym pozostałością plus elementy takie jak 20+ MOVNieużywane złącza COREBUS wymagają rezystorów końcowych, a szczegóły znajdują się w oryginalnych materiałach technicznych GE.

Kluczowe cechy
Zmienione wyniki:Opiera się na oryginalnym DS200CTBAG1 z trzema rewizjami produktu, zwiększając obsługę sygnału lub niezawodność dla potrzeb sterowania aeroderiwatywami i turbinami.

Zakończenie krytycznego sygnału:Centralizacja routingu 4 ‰ 20 mA I / O, sygnałów wału, IONET i COREBUS, łącząc się z kluczowymi płytami Mark V w celu utrzymania integralności pętli sterowania.

Zbyt duża moc i ochrona:Zawiera przekaźnik obejściowy do komunikacji COREBUS oraz ponad 20 MOV + czerwone diody do tłumienia/regulacji napięcia, chroniące wrażliwe obwody.

Konfigurowalna i zorganizowana łączność:Zawiera kilkanaście przełączników do dostosowywania, wyraźnie oznaczone łączniki fabryczne i wytyczne dotyczące nieużywanych części, ułatwiające konfigurację i konserwację.

Wzornictwo przemysłowe:Dowierzchnie z pierścieniami przewodzącymi do bezpiecznego montażu i trwałych elementów zapewniają stabilność w trudnych warunkach pracy turbiny.
