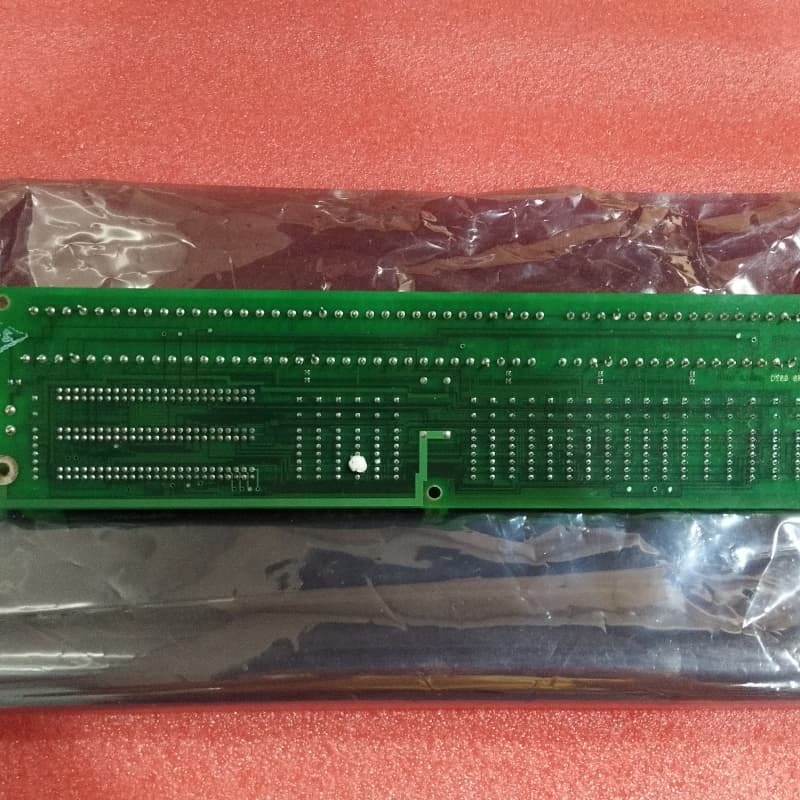

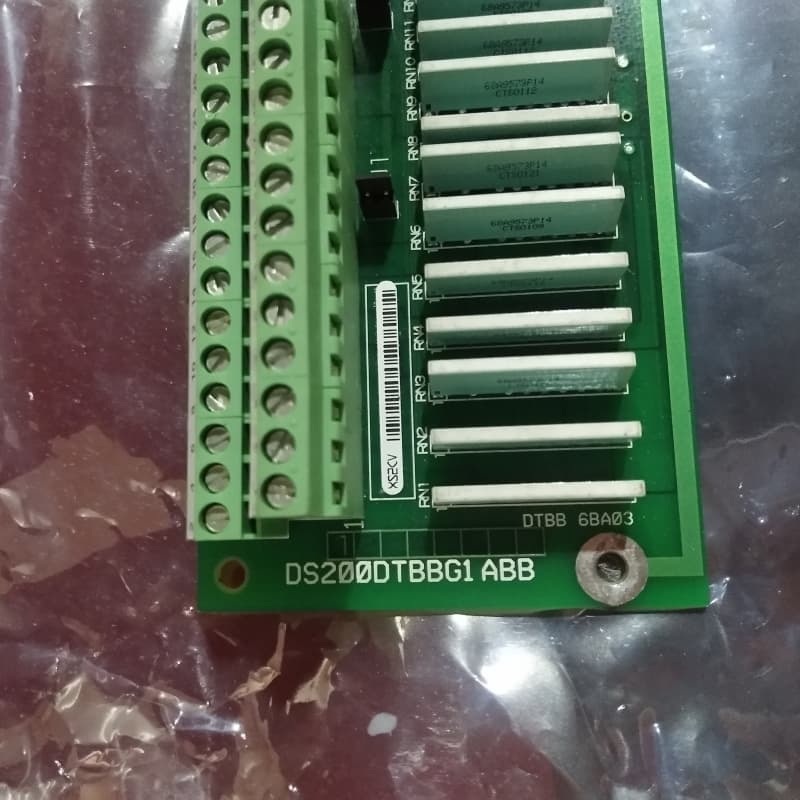

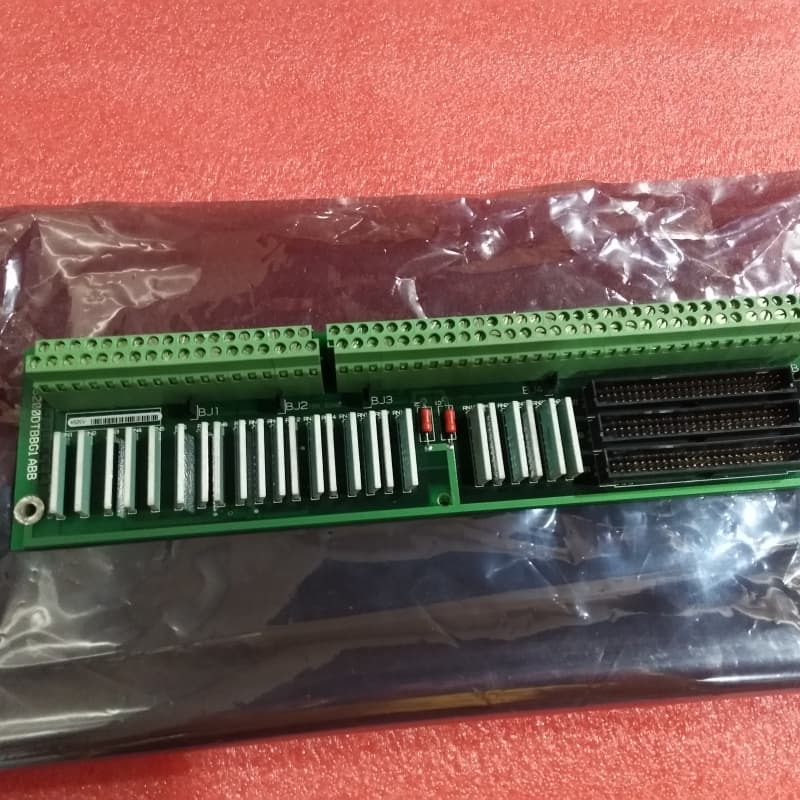

GE DS200DTBBG1A Cyfrowa płyta zaciskowa I/O 200mm x 330mm

GE DS200DTBBG1A PŁYTA TERMINALOWA MODUŁ WE/WY CYFROWYCH

Opis produktu:

GE DS200DTBBG1A to karta złącza cyfrowego płyty terminalowej należąca do serii Mark V firmy GE, przeznaczona do przemysłowych systemów sterowania — prawdopodobnie zintegrowana z turbinami lub napędami w celu zarządzania okablowaniem sygnałowym i rozbudowy wejść kontaktowych.

Jego główną rolą jest pełnienie funkcji scentralizowanego węzła połączeń i routingu sygnałów, wyposażonego w dwie listwy zaciskowe, każda z 95 zaciskami przewodów sygnałowych i wyraźną identyfikacją zacisków za pomocą identyfikatorów bloków i numeracji sekwencyjnej. Zawiera również trzy 40-pinowe złącza, trzy 50-pinowe złącza, złącza bagnetowe i pięć zworków.

Zgodność z określonymi komponentami Mark V jest zapewniona za pośrednictwem dedykowanych złączy, takich jak JRR dla wejść kontaktowych TCDA i JY dla zasilania 125 VDC z płyt DTBA, podczas gdy złącze JRS/T jest zwykle nieużywane. Krytyczne dla jego działania jest precyzyjne wyrównanie kabla taśmowego ze złączami 40-pinowymi — błędne połączenia wymuszają wyłączenia napędu, zmniejszając produktywność i powodując niedogodności dla operatorów.

Kluczowe cechy:
Routing sygnałów o dużej gęstości: Dwie listwy zaciskowe obsługują do 110 przewodów sygnałowych, z numeracją sekwencyjną dla zorganizowanego, identyfikowalnego zarządzania okablowaniem.

Różnorodna kompatybilność złączy: Zawiera złącza 40-pinowe, 50-pinowe i bagnetowe, a także dedykowane interfejsy, JRR dla TCDA, JY dla zasilania 125 VDC w celu integracji z komponentami systemu Mark V.

Konfigurowalna funkcjonalność: Pięć zworków umożliwia dostosowanie ścieżek sygnałowych lub izolacji, dostosowując się do specyficznych wymagań systemu sterowania w zakresie rozbudowy wejść kontaktowych.

Instalacja zależna od precyzji: Połączenia kabla taśmowego ze złączami 40-pinowymi wymagają ścisłego wyrównania — błędne połączenia uruchamiają wyłączenia napędu, podkreślając potrzebę udokumentowanego okablowania w celu uniknięcia strat w produktywności.

Parametry techniczne:
