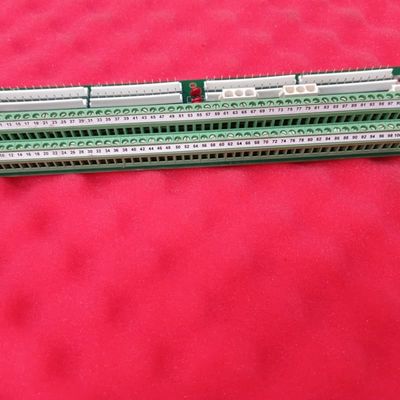

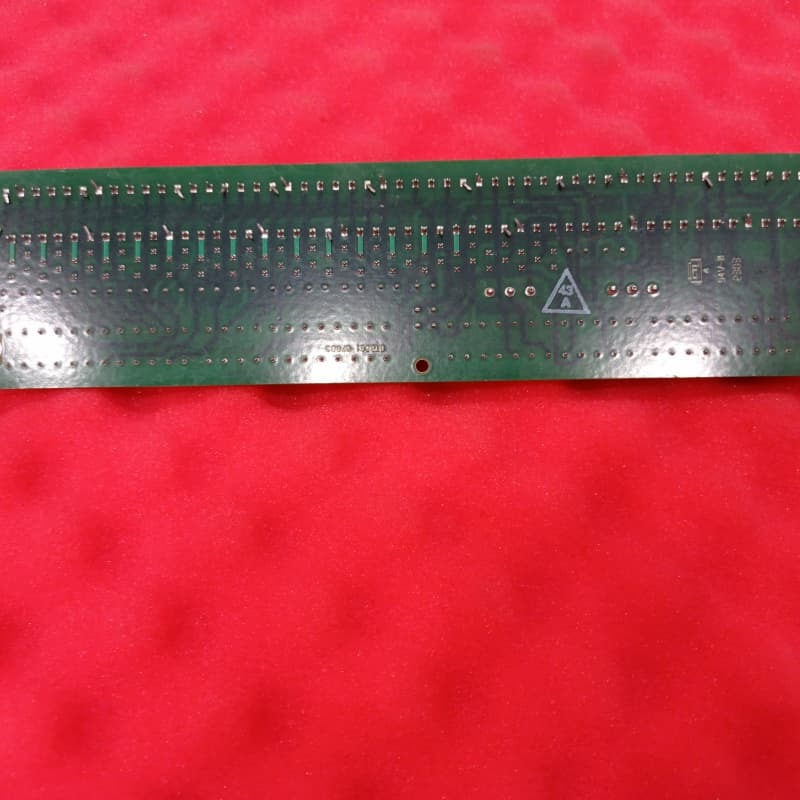

GE DS200DTBCG1A Panel końcowy wyjściowy 100 mm x 200 mm

GE DS200DTBCG1A Płytka zaciskowa wyjść stykowych

Opis produktu:

GE DS200DTBCG1A to moduł zakończeniowy wyjść stykowych należący do serii starszych systemów sterowania turbinami Mark V firmy GE – wykorzystujący opatentowaną technologię Speedtronic i używany do sterowania turbinami gazowymi, parowymi i wiatrowymi kompatybilnymi z GE. Jest to zrewidowana wersja oryginalnego modułu DS200DTBCG1, zawierająca pojedynczą aktualizację funkcjonalną klasy A.

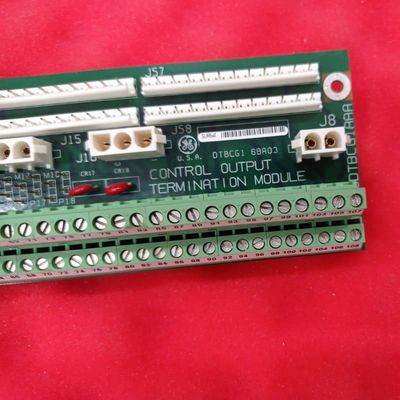

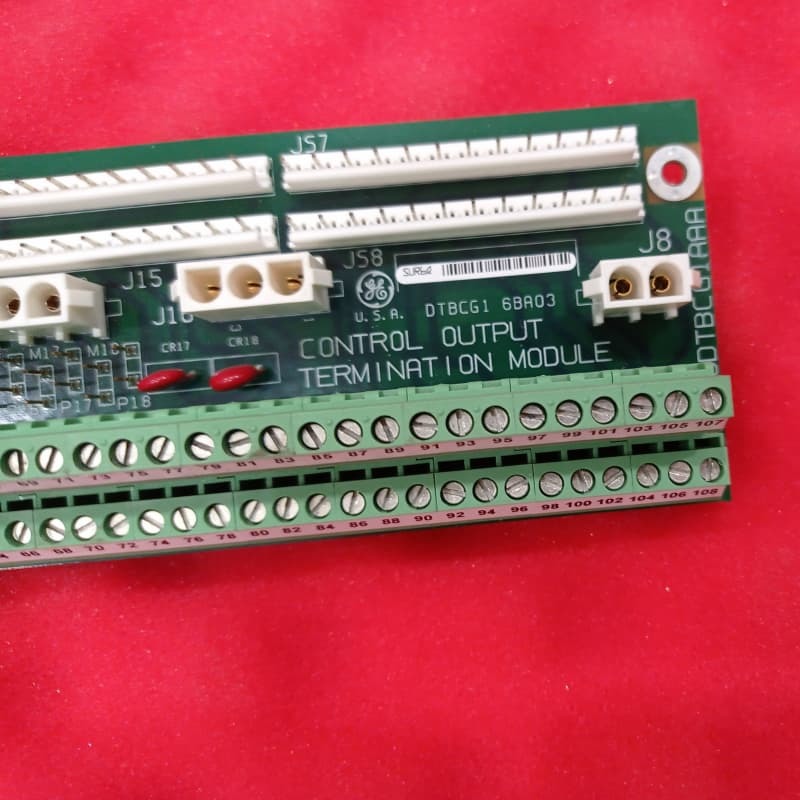

Zainstalowany w lokalizacjach Q11, Q21 i Q51 w systemie Mark V, jego główną rolą jest zakończenie i kierowanie sygnałów wyjść stykowych. W Q21/Q51 łączy się z 30 przekaźnikami na płycie TCRA; w Q11 łączy się z 4 przekaźnikami wyjść stykowych TCRA, ze zworkami specjalizowanymi do sterowania zaworem upustowym kolektora gazu. Fizycznie, z dwoma blokami zacisków, 2 trójprzewodowymi/1 dwuprzewodowymi złączami bagnetowymi, 10 zworkami i dedykowanymi złączami: JS1-JS8, J8 i J15/J16. Prawidłowy montaż i prowadzenie kabli są krytyczne – przewody sygnałowe muszą być oddzielone od „zakłócających” kabli zasilających, aby uniknąć zakłóceń, a przepływ powietrza nie może być blokowany, aby zapobiec przegrzaniu.

Kluczowe cechy:
Integracja z systemem Mark V Speedtronic: Dostosowany do sterowania turbinami w systemie Mark V, wykorzystujący sprawdzoną technologię Speedtronic firmy GE i pasujący do starszych konfiguracji.

Konfiguracja specyficzna dla lokalizacji: Dostosowuje się do Q11 i Q21/Q51, dopasowując się do różnych potrzeb wyjściowych turbin.

Zarządzanie sygnałami o dużej gęstości: Dwa bloki zacisków obsługują do 220 przewodów sygnałowych, z dedykowanymi złączami do precyzyjnego routingu sygnałów/zasilania przekaźników.

Minimalizacja zakłóceń: Wymaga ścisłego oddzielenia kabli lub ekranowanych przewodów, aby uniknąć szumów sygnału, zapewniając dokładną transmisję wyjściową – kable światłowodowe można bezpiecznie łączyć z kablami zasilającymi.

Bezpieczeństwo termiczne: Zależne od niezakłóconego przepływu powietrza napędowego; prawidłowy montaż zapobiega blokowaniu otworów wentylacyjnych przez wiązki kabli, chroniąc podgrzane komponenty.
