Moduł zakończeniowy GE Mark V DS200DTBDG1A 330mm x 100mm x 200mm

GE MARK v DS200DTBDG1A Moduł zakończenia rozszerzenia wyjścia kontaktu

Opis produktu:

GEDS200DTBDG1Ajest elementem modułu końcowego rozszerzania wyjścia kontaktowego serii GE Mark V/Mark V LM, zaprojektowanego do systemów sterowania turbinami.jest zainstalowany w miejscach Q11, Q21 i Q51, łącząc się z 30 przekaźnikami na tablicy TCRA.

Jego podstawową rolą jest rozszerzenie możliwości wyjścia kontaktowego: 16 z 30 wyjściów można skonfigurować jako żarówki za pośrednictwem skoków sprzętowych,i dwa dodatkowe wyjścia obsługujące przetworniki zapłonu, gdy są podłączone J19/J20.

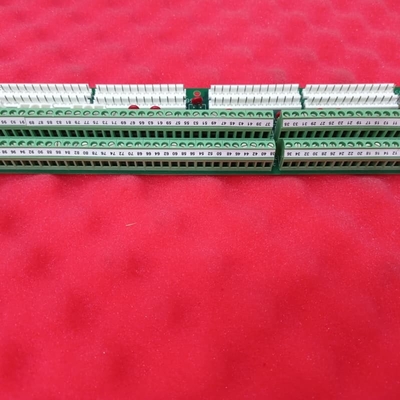

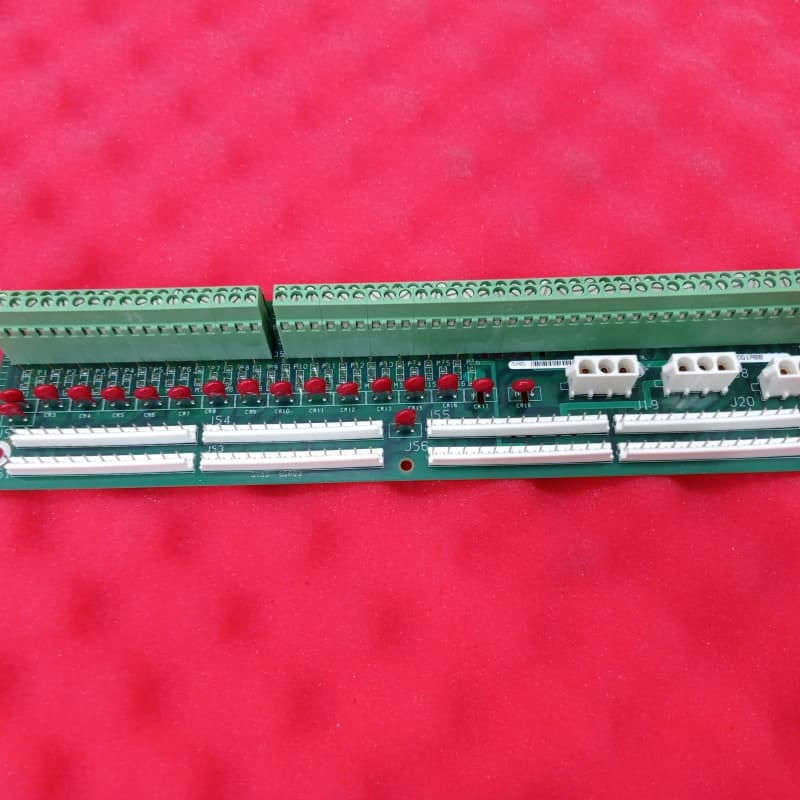

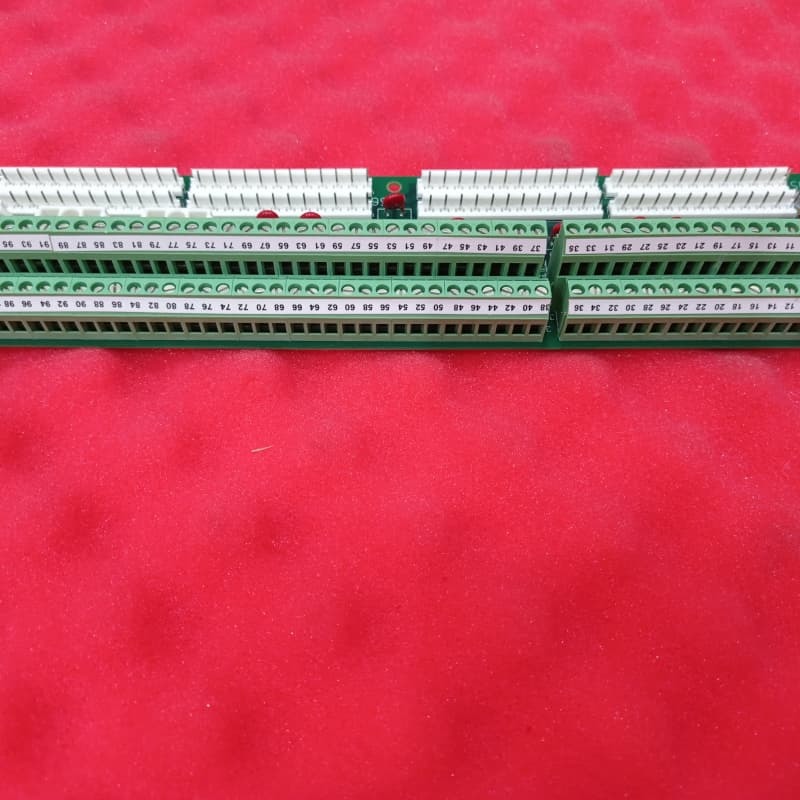

Fizycznie składa się z dwóch bloków końcowych, wielu punktów testowych, 2 skoków, 3 34-pin łączników i 8 łączników do sygnałów przekaźnika TCRA.Badania wymagają przeszkolonego personelu z kalibrowanym sprzętem, powierzchni wolnych od statyki oraz odniesienia do instrukcji roboczych dotyczących użycia identyfikatorów TP do diagnostyki obwodów.

Kluczowe cechy:
Integracja serii Mark V:Dostosowany do sterowania turbinami typu Mark V/Mark V LM, umożliwiający bezproblemowe podłączenie do przekaźników TCRA i zwiększenie mocy wyjściowej w lokalizacjach Q11/Q21/Q51.

Konfiguracyjne wyjścia:16 wyjściów konfigurowalnych jako żarówki przez skakacze; dwa dodatkowe wyjścia dla konwerterów zapłonu, zwiększające elastyczność dla potrzeb specyficznych dla turbiny.

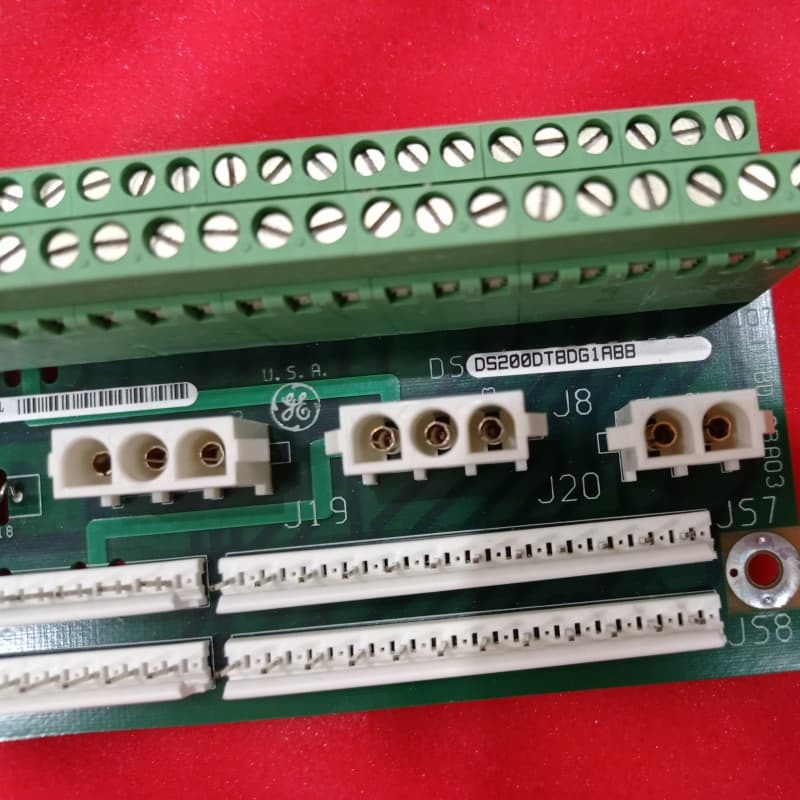

Dedykowana łączność:Zawierają JS1JS8, J8 i J19/J20, zapewniając precyzyjne sterowanie sygnałem/silą w systemie sterowania.

Zdolności diagnostyczne:Punkty badawcze (oznaczone oznaczeniem TP) z funkcjami udokumentowanymi fabrycznie umożliwiają ukierunkowane rozwiązywanie problemów, ograniczone do wyszkolonych obsługujących z odpowiednim wyposażeniem.

Zakończenie wysokiej gęstości:Dwa bloki końcowe obsługują rozległe okablowanie sygnału, scentralizując zarządzanie wyjściem dla złożonych ustawień sterowania turbiną.

Rewizja wzmocniona:Opiera się na oryginalnym DS200DTBDG1 z aktualizacją funkcjonalną, zwiększając niezawodność w zakresie rozszerzania mocy wyjściowych w operacjach turbiny.

Parametry techniczne:

Zastosowanie:

GE MARK V DS200DTBDG1A CONTACT OUTPUT EXPANSION TERMINATION MODULE jest jednym z zaawansowanych modeli serii jednostek sterujących turbinami GE.Ten model zapewnia szybkie cyfrowe możliwości przetwarzania i komunikacjiProdukt ten jest produkowany w USA i posiada certyfikat COO, który gwarantuje jego jakość i niezawodność.

Wsparcie i usługi:

Nasz zespół ds. produktów GE Turbine Control zapewnia kompleksowe wsparcie techniczne i usługi w celu zapewnienia optymalnej wydajności i niezawodności naszych produktów.

• 24/7 wsparcie techniczne
• Rozwiązywanie problemów i naprawy na miejscu
• Telemonitorowanie i diagnostyka
• Modernizacja i modernizacja urządzeń
