Płyta sterownika bramki IGBT GE DS200IIBDG1AEA, 330mm x 200mm

GE DS200IIBDG1AEA Płytka PCB sterownika bramki IGBT

Szczegóły produktu:

GE DS200IIBDG1AEA to płytka sterownika IGBT (tranzystor bipolarny z izolowaną bramką) przeznaczona do systemów sterowania napędem, a konkretnie do serii Mark V firmy GE. Jako zrewidowana wersja płyty macierzystej DS200IIBDG1 (z trzema istotnymi aktualizacjami produktu), jej główną rolą jest dostarczanie precyzyjnych sygnałów sterujących — zazwyczaj impulsów do zacisków bramki IGBT, synchronizując się z potrzebami systemu w celu regulacji częstotliwości przełączania i współczynnika wypełnienia. Monitoruje również kluczowe parametry (temperaturę, napięcie, prąd) w celu bezpiecznej i wydajnej pracy IGBT.

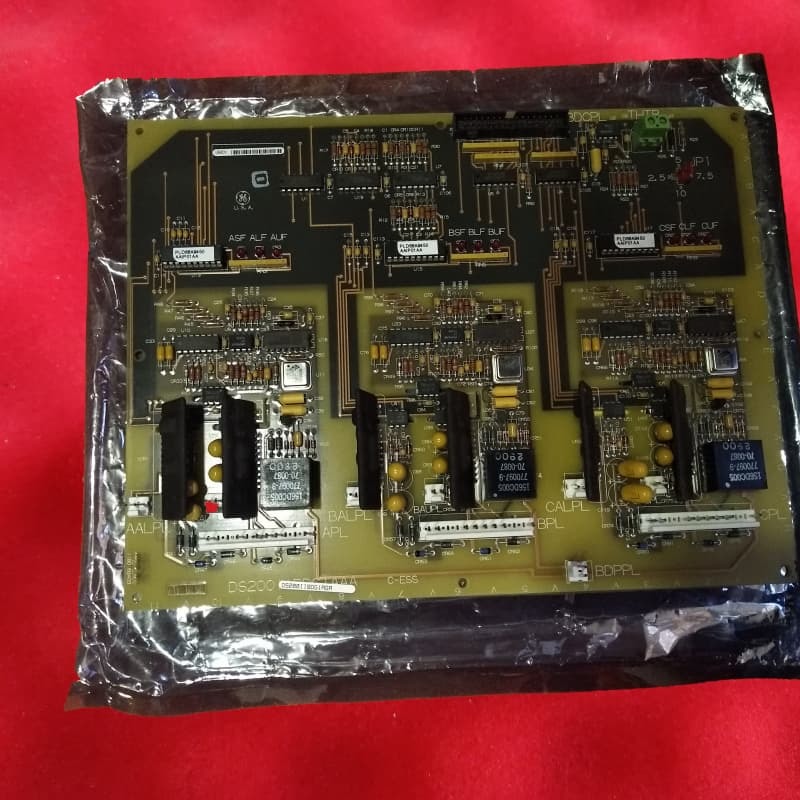

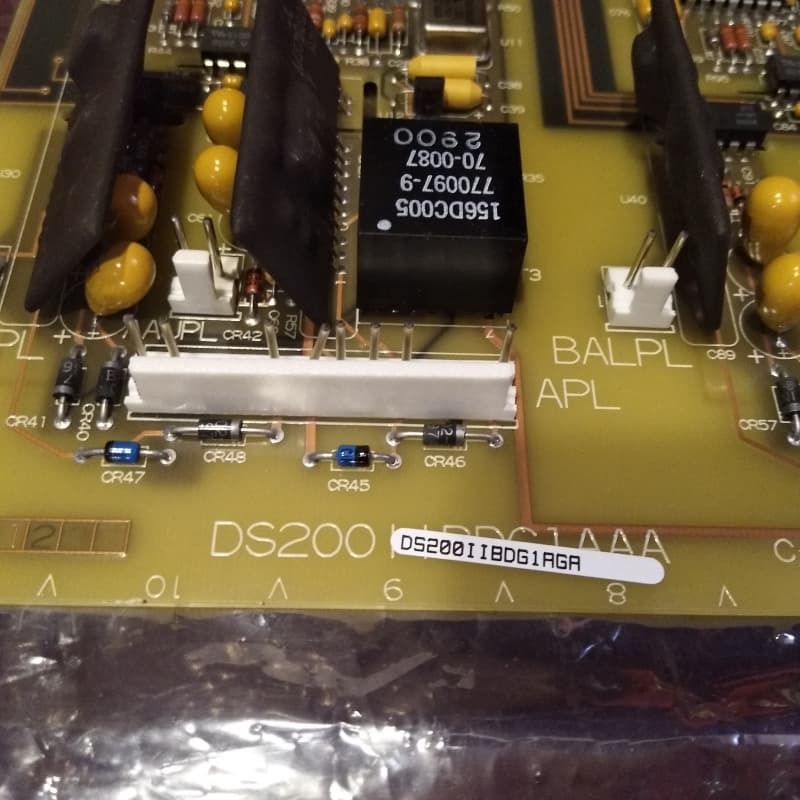

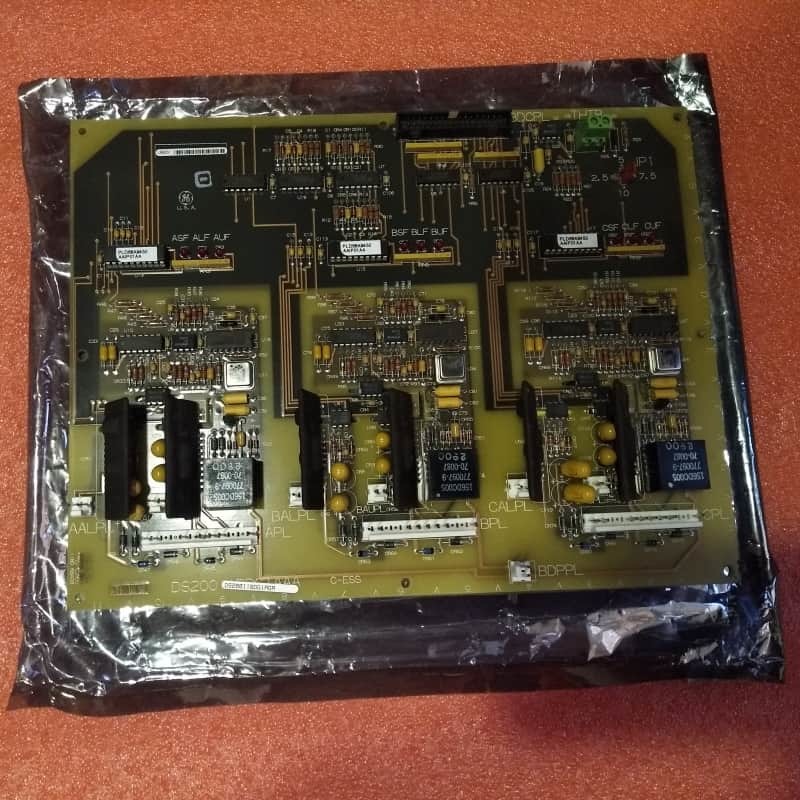

Fizycznie posiada 34-pinowe złącze do połączenia taśmą, trzy 8-pinowe złącza oznaczone APL, BPL, CPL do komunikacji z systemem oraz dziewięć czerwonych diod LED. Wymagana jest ścisła obsługa: kable taśmowe muszą być chwytane za złącza, aby uniknąć uszkodzeń; płytka jest wysokonapięciowa, więc kontakt z elementami obudowy jest niedozwolony. Gruba, standardowa powłoka PCB chroni krytyczny sprzęt wewnętrzny.

Kluczowe cechy:
Precyzyjne sterowanie IGBT: Generuje sygnały PWM w celu regulacji przełączania IGBT, optymalizując wydajność i dostosowując się do wymagań operacyjnych systemu.

Monitorowanie parametrów: Śledzi temperaturę, napięcie i prąd, aby zapobiec uszkodzeniu IGBT i zapewnić bezpieczną, spójną wydajność.

Ustrukturyzowana łączność: 34-pinowe (kabel taśmowy) i 8-pinowe złącza APL/BPL/CPL umożliwiają bezpieczne, zorganizowane połączenia z komponentami systemu — okablowanie prowadzone wewnętrznie w celu uniknięcia zakłóceń.

Wizualny status i bezpieczeństwo: Czerwone diody LED zapewniają jasne informacje zwrotne dotyczące działania; konstrukcja wysokonapięciowa wymaga ścisłych protokołów bezpieczeństwa w celu ochrony użytkowników i sprzętu.

Ochronna konstrukcja: Gruba powłoka PCB chroni krytyczny sprzęt, zwiększając trwałość w środowiskach przemysłowych.
