GE DS200PCCAG5ACB Karta podłączenia mocy 330 mm x 200 mm Mark V

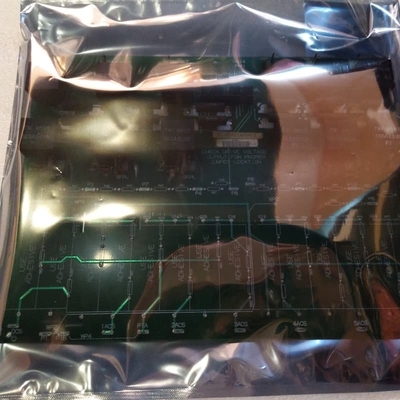

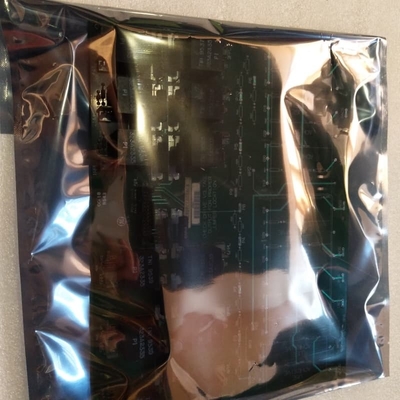

Karta Power Connect GE DS200PCCAG5ACB

Szczegóły produktu:

GE Speedtronic Mark V DS200PCCAG5ACB to karta Power Connect o dużej mocy, zaprojektowana do łączenia mostków mocy SCR i obwodów sterowania napędu. Wykorzystuje transformatory impulsowe do dostarczania sygnałów sterujących bramkami do mostka SCR i jest klasyfikowana jako „wysoka moc” (high HP), ponieważ jej tłumiki są przeniesione w inne miejsce w systemie, co wymaga sparowania z kontrolerami o dużej mocy.

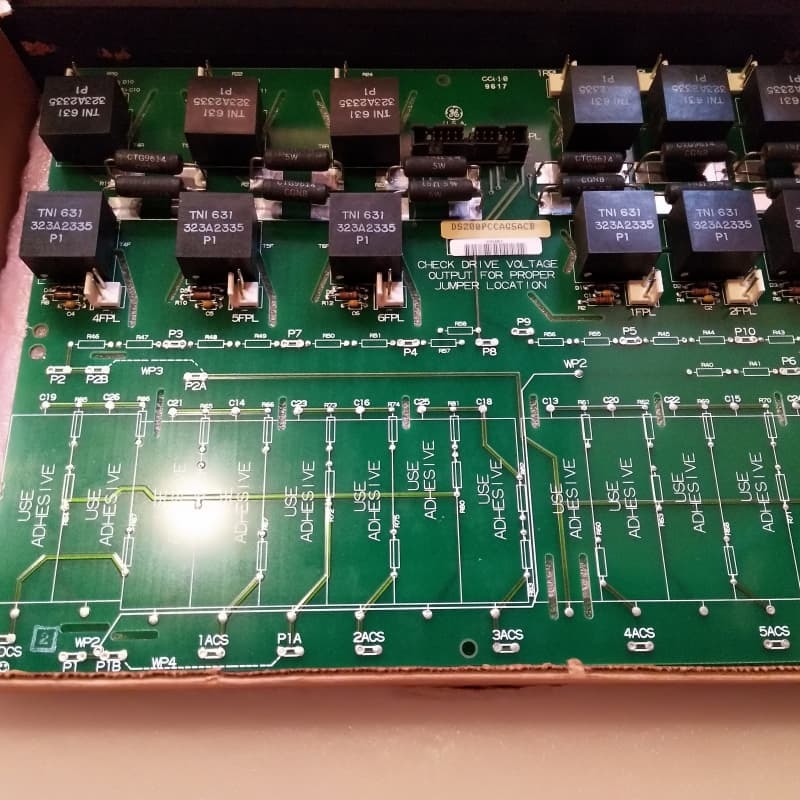

Posiada 12 złączy wtykowych dla impulsów bramki SCR do przodu/do tyłu, jedno złącze do komunikacji z płytą zasilania typu DCFB, a także dławiki nóg, bezpieczniki i 4 zwory przewodowe. Montowana za płytą sterowania napędem, jest mocowana do nośnika płyty za pomocą sześciu plastikowych uchwytów. Wrażliwa na elektryczność statyczną, posiada fabrycznie wywiercone izolowane otwory dla bezpiecznej instalacji; jej oznaczenie produktu „G5” oznacza przynależność do Mark V Group 5, maksymalne napięcie AX 1500 V rms i kompatybilność z ramami Mark V w stylu J/K/M.

Kluczowe cechy:
Integracja SCR o dużej mocy: Przenosi tłumiki/łańcuchy tłumiące do użytku o dużej mocy, parując z kontrolerami o dużej mocy w celu połączenia mostków SCR i obwodów sterowania za pomocą transformatorów impulsowych.

Ukierunkowana łączność: 12 złączy wtykowych dla dwukierunkowych impulsów bramki SCR i złącze zasilania DCFB zapewniają bezproblemowe połączenia sygnałowe/zasilania w napędach Mark V.

Kompatybilność z Mark V Group 5: Oznaczenie „G5” potwierdza maksymalne napięcie 1500 V rms i dopasowanie do ram J/K/M, upraszczając sprawdzenie kompatybilności dla systemów Mark V.

Bezpieczny montaż: Instalowana za płytami sterowania/zasilania napędu, mocowana za pomocą sześciu plastikowych uchwytów do nośnika — z izolowanymi otworami do wiercenia dla bezpiecznego, stabilnego umieszczenia.

Bezpieczeństwo statyczne i napięciowe: Traktowana jako wrażliwa na elektryczność statyczną; płyta bazowa zapobiega niebezpiecznemu narastaniu napięcia powierzchniowego po wyłączeniu zasilania, co jest krytyczne dla bezpiecznej instalacji/konserwacji.
