Karta sterowania napędem GE Mark V DS215GASCG4AZZ01A 330mm x 200mm

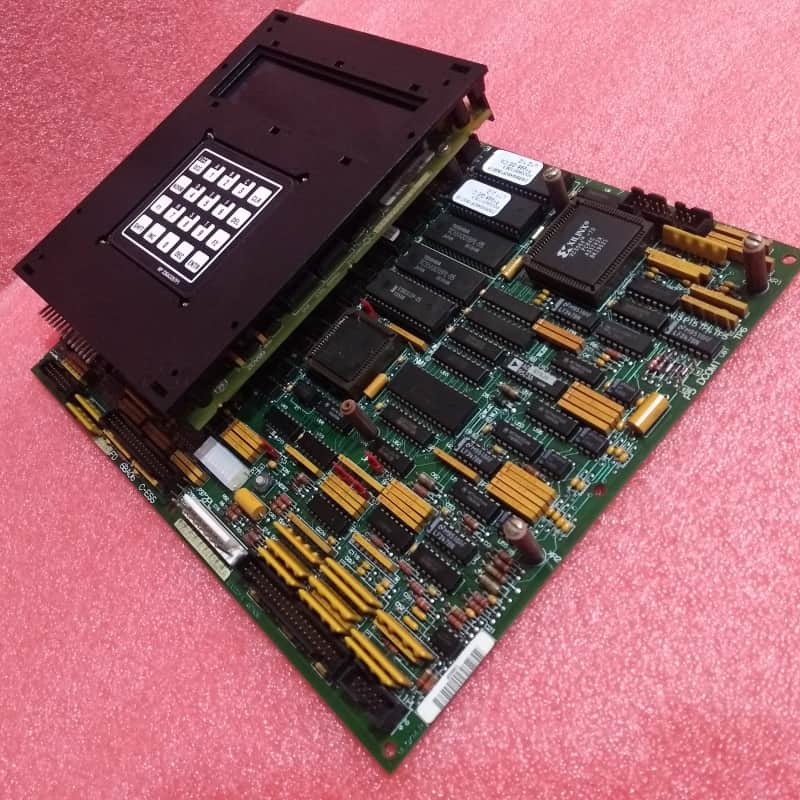

GE MARK v DS215GASCG4AZZ01A ((DS200SDCCG4AEC+DS200SLCCG3ACC) Karta sterowania napędem

Opis produktu:

GE Mark VDS215GASCG4AZZ01Ais an all-in-one Drive Control Card engineered for GE’s Mark V Turbine Control System but significant as one of the final GE Mark series to integrate the brand’s patented Speedtronic control technologyZaprojektowany w celu zapewnienia bezproblemowego działania napędów turbin gazowych, parowych i wiatrowych, łączy dwa moduły rdzeniowe w spójną jednostkę:DS200SDCCG4AEC(główny moduł sterowania napędem) iDS200SLCCG3ACC(karty pomocnicze komunikacji LAN), scentralizujące sterowanie napędem, przetwarzanie sygnałów i łączność sieciową w celu uproszczenia projektowania systemu i zmniejszenia złożoności okablowania.

Moduł podstawowy 1: DS200SDCCG4AEC (Moduł sterowania napędem głównym)

Jako rdzeń sterowania moduł ten wspiera funkcjonalność napędu turbiny ze specjalistycznymi możliwościami przetwarzania i monitorowania:

Architektura potrójnego procesora:Trzy dedykowane mikroprocesory pracują w tandemie w celu optymalizacji wydajności:

Procesor sterowania napędem (DCP): zarządza zadaniami na poziomie systemu, takimi jak dekodowanie, bezpośredni dostęp do pamięci (DMA) i operacje wejścia/wyjścia, zapewniając płynny przepływ danych między komponentami.

Procesor sterowania silnikiem (MCP): obsługuje funkcje specyficzne dla silnika prądu stałego/przechodzącego w celu precyzyjnego sterowania ruchem napędu turbiny.

Co-Motor Processor (CMP): Wykonuje obliczenia o wysokiej intensywności matematycznej wykraczające poza pojemność MCP, wspierając wysoką dynamikę pracy turbin.

Wspólna pamięć RAM:Umożliwia jednoczesny dostęp wszystkich trzech procesorów, minimalizując opóźnienie danych i zwiększając szybkość reagowania w czasie rzeczywistym.

Intuicyjna diagnoza:10 diod LED na przednim panelu zapewnia wizualne informacje zwrotne, wyświetlając kody usterek w binarnym kodzie dziesiętnym (BCD) lub w formacie binarnym, umożliwiając technikom szybkie rozpoznanie i rozwiązywanie problemów.

Konfiguracja sprzętu:Obejmuje skakacze JP typu Berg i skakacze drutu WJ, aby dostosować moduł do specyficznych wymagań systemu.

Moduł podstawowy 2: DS200SLCCG3ACC (Karta pomocnicza łączności LAN)

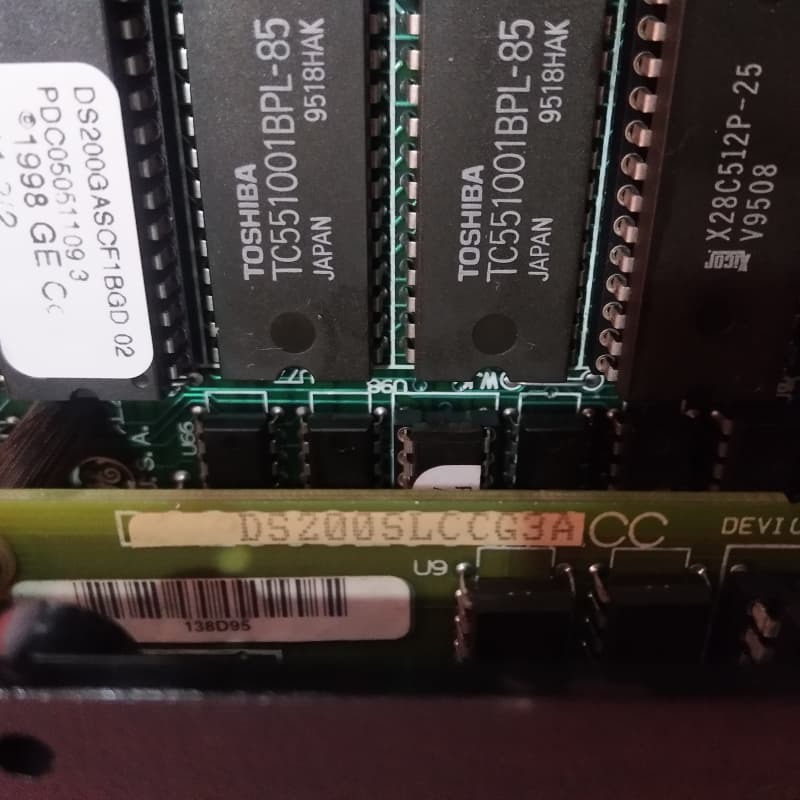

Ta karta pomocnicza zapewnia kluczową łączność sieciową, umożliwiając DS215GASCG4AZZ01A integrację z sieciami lokalnymi (LAN) i wymianę danych z innymi komponentami systemu.Zmodyfikowany wariant oryginalnej płyty DS200SLCCG3, zawiera trzy kluczowe aktualizacje: dwie rewizje funkcjonalne (zwiększenie stabilności i kompatybilności komunikacji) i jedną rewizję obrazu (zwiększenie trwałości komponentów).

Komunikacja dwustronną:Oferuje zarówno izolowane, jak i nieizolowane obwody dla sygnałów napędowych LAN, zapewniając integralność sygnału w różnych konfiguracjach systemu.

Procesor sterowania siecią LAN (LCP):Służy jako węzeł komunikacyjny, przetwarzający wszystkie sygnały LAN przychodzące i wychodzące.

Bezproblemowa wymiana danych:Używa pamięci RAM z dwoma portami do podłączenia LCP do DS200SDCCG4AEC®s DCP, umożliwiając płynne przesyłanie danych między siecią LAN a rdzeniem sterowania napędem.

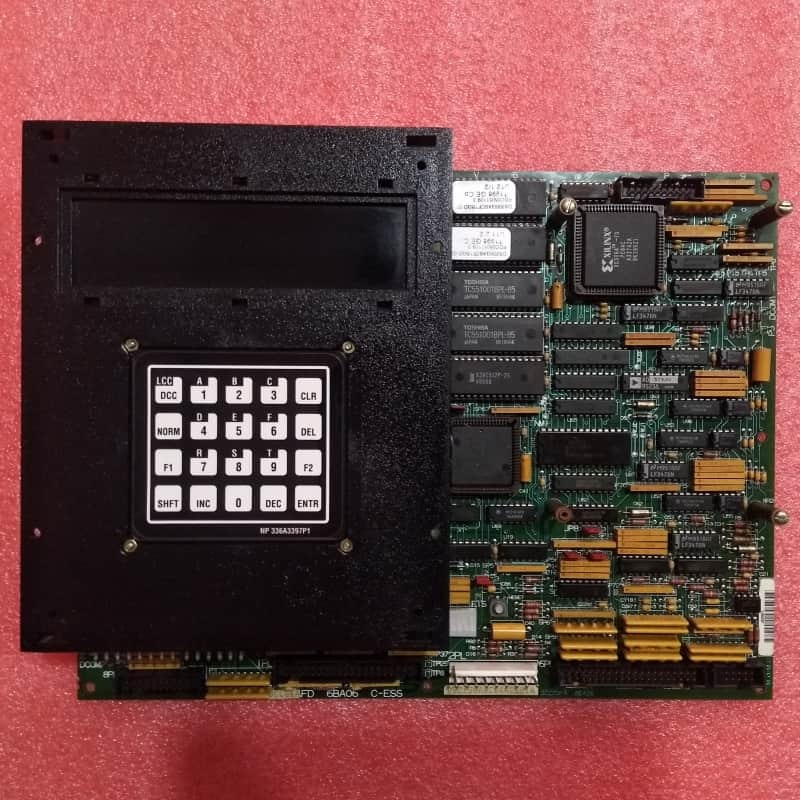

Zarządzanie przyjazne dla użytkownika:Wspiera dołączalną klawiaturę alfanumeryczną programującego, umożliwiającą dostęp do diagnostyki systemu, ustawień konfiguracji i sprawdzania stanu w czasie rzeczywistym w celu uproszczenia konserwacji.

Trwałość i ochrona:Wykorzystuje standardowe komponenty Mark V do ochrony napięcia, a także funkcjonalną powłokę PCB opartą na priorytetach, która chroni krytyczny sprzęt przed stresem środowiskowym.

Wgląd w liczbę produktów:Numer części koduje kluczowe szczegóły: ¢DS200 ¢ potwierdza normalną montaż Mark V i krajową produkcję w USA; ¢SLCC ¢ oznacza funkcjonalność komunikacji LAN; ¢G3 ¢ umieszcza go w grupie Mark V 3;i ACC oznacza trzy zmiany.

Główne cechy zintegrowanego DS215GASCG4AZZ01A

Integracja "wszystko w jednym":Łączy sterowanie napędem i komunikację LAN w jednym urządzeniu, eliminując oddzielną instalację modułu i zmniejszając złożoność okablowania.

Speedtronic Legacy:Wykorzystuje technologię Speedtronic Marka V, aby zapewnić niezawodną, sprawdzoną w przemyśle wydajność napędów turbiny.

Wydajność potrójnego procesora:Współpraca DCP/MCP/CMP zapewnia precyzyjne, szybkie sterowanie napędem, zaspokajające wysokodynamiczne potrzeby turbin gazowych, parowych i wiatrowych.

Bezproblemowa łączność LAN:DS200SLCCG3ACC umożliwia scentralizowane monitorowanie i sterowanie za pośrednictwem sieci LAN, wspierając wymianę danych z urządzeniami sieciowymi.

Uproszczona konserwacja:Intuicyjna diagnostyka LED, wyjmowane pamięci EPROM i klawiatura programowania zmniejszają czas rozwiązywania problemów i naprawy.
