GE DS200LPPAG1AAA Płyty zabezpieczające linię 330 mm x 200 mm

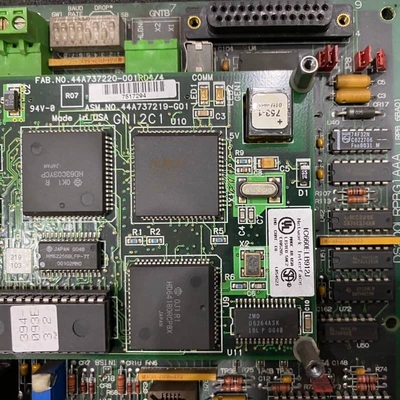

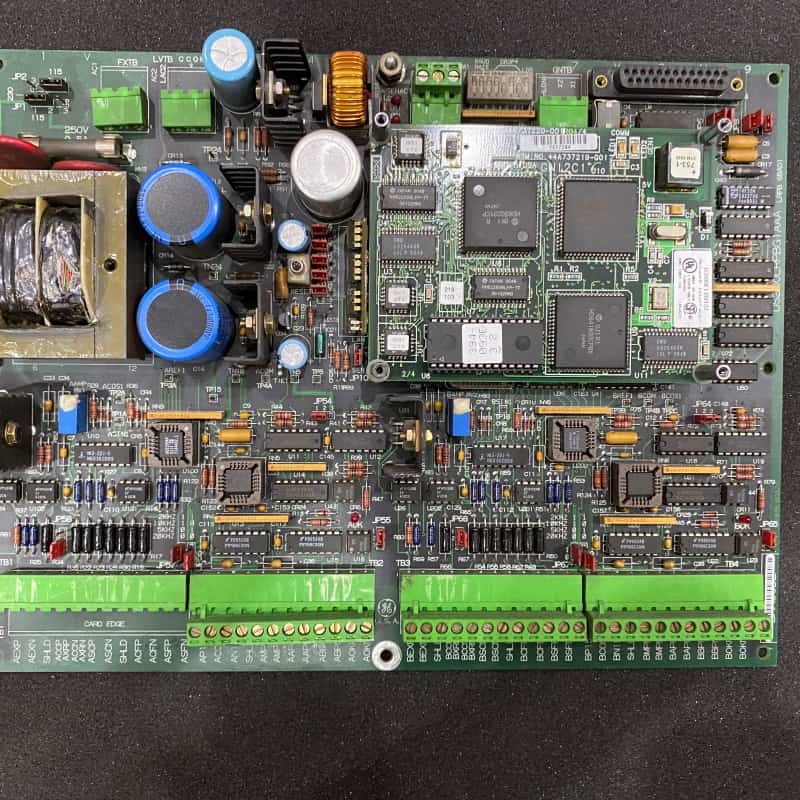

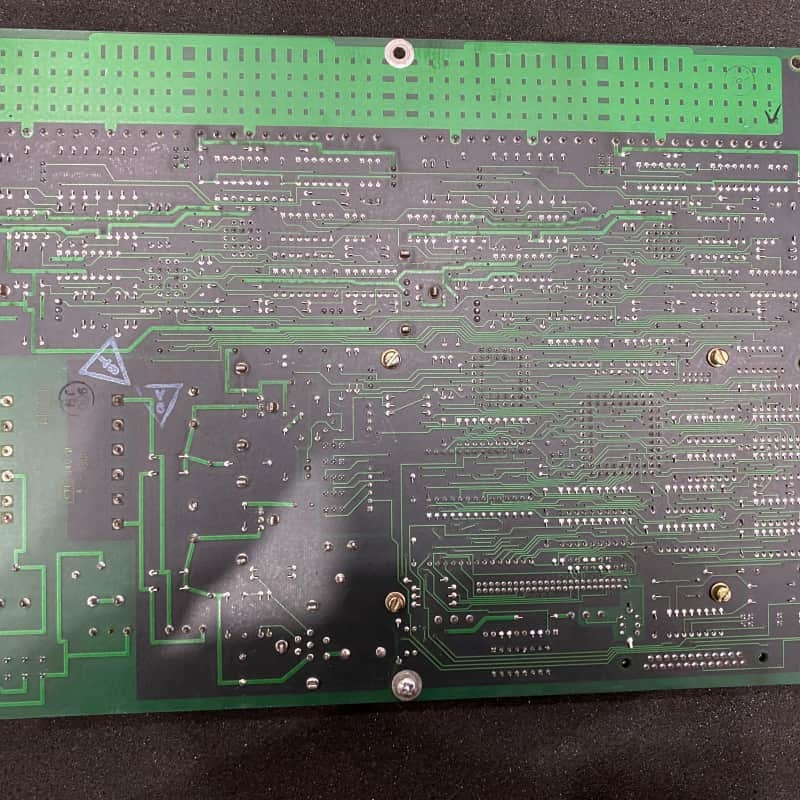

Panel zabezpieczeń linii GE DS200LPPAG1AAA

Szczegóły produktu:

GE DS200LPPAG1AAA to panel zabezpieczeń linii przeznaczony wyłącznie dla systemu sterowania turbiną GE Mark V — jednej z ostatnich linii produktów GE, która integruje opatentowaną technologię sterowania Speedtronic. Jest to zmodyfikowany wariant oryginalnej płyty macierzystej DS200LPPAG1, zawierający trzy kluczowe aktualizacje, które zwiększają jego możliwości ochrony linii, odróżniając go od modelu podstawowego.

Funkcjonalnie, jego główną rolą jest ochrona linii dla systemów sterowania turbiną, wspierana przez specjalistyczny sprzęt: siedem konfigurowalnych zworków i dwie listwy zaciskowe. Zwory służą do określonych celów: JP1–JP3 do sygnalizacji przepalenia bezpiecznika filtra linii MOV/AC, JP4/JP7 do wykrywania prądu upływu analogowego po stronie AC/DC, JP5 do zastosowania napięcia mostka rezystora uziemiającego oraz JP6 do filtrowania tętnień SCR. Punkty testowe są również dołączone do kontroli konserwacyjnych, a płyta montowana jest na dystansach innego elementu napędu, z przewodami sygnałowymi pochodzącymi z tego elementu.

Do rozwiązywania problemów i obsługi wykorzystuje narzędzia diagnostyczne napędu do generowania raportów o stanie funkcji i komponentów — raporty można przeglądać na panelu lub pobrać na laptopa w celu porównania przed/po naprawach. Interfejs oparty na menu umożliwia dodatkowe zadania: pobieranie/wysyłanie plików za pośrednictwem laptopa, dostęp do sekcji konfiguracji napędu w celu edycji parametrów oraz bezpośrednie sterowanie napędem za pomocą klawiatury. Klawiatura pozwala operatorom na uruchamianie/zatrzymywanie napędu i regulację prędkości bez modyfikowania ustawień podstawowych.
