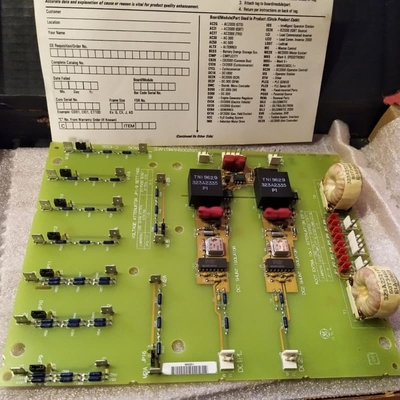

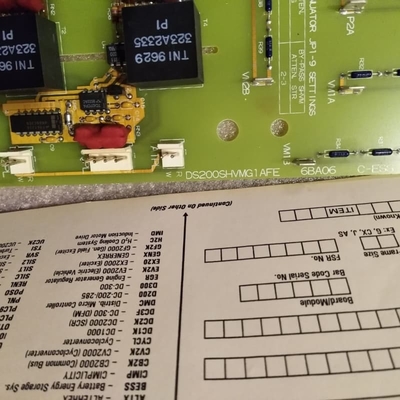

GE DS200SHVMG1AFE SCR High Voltage Interface Board 330 mm x 200 mm

GE DS200SHVMG1AFE SCR wysokonapięciowa płyta interfejsu M-Frame

Szczegóły produktu:

GEDS200SHVMG1AFEjest SCR High Voltage M-Frame Interface Board zaprojektowana dla GE® serii EX2000 i Mark V Turbine Control System®, jedna z ostatnich linii GE Mark wykorzystujących opatentowaną technologię Speedtronic.Zmieniony wariant oryginalnej płyty DS200SHVMG1, pełni rolę krytycznego interfejsu między mostem SCR napędu M-frame, DCFB / SDCI Power Supply Boards i PCCA Power Connect Cards, obsługującym systemy sterowania napędem turbin wiatrowych, parowych i gazowych.

Jego podstawowe funkcje obejmują przekształcanie sygnałów shuntów w wyjścia o różnicowej częstotliwości za pośrednictwem układów oscylatorowych sterowanych napięciem pozytywnego/negatywnego pływającego izolacji shuntów prądu stałego,Następnie przesyłanie tych sygnałów do zasilania / płyt podłączającychZapewnia również konfigurowalne tłumienie: skok-wybieralne transformatory prądu 10:1 dla prądów linii prądu przemiennego do obsługi prądów przekraczających 144 mA;Atenuatory napięcia linii i struny rezystorów napięcia mostka prądu stałego.

Sprzęt obejmuje 17 konfigurowalnych skoków, komponenty ograniczające napięcie i funkcjonalną powłokę PCB opartą na priorytetach.;jest wrażliwy na stan statyczny, dostarczany w opakowaniach ochronnych przez dostawców takich jak AX. Należy wyłącznie do grupy 1 Mark V i nie jest kompatybilny z poprzednimi podstawowymi modelami z powodu zmian.Dostawcy tacy jak WOC oferują wymianę, naprawy i gwarancji nieużywane / odbudowane jednostki, z 24/7 wsparcia specjalistycznego.

Kluczowe cechy:
Kompatybilność dwóch systemów:Działa z systemami sterowania ekscytacją EX2000 i systemami sterowania turbiną Mark V, wykorzystującymi technologię Speedtronic do niezawodnej pracy napędu turbiny.

Konwersja sygnału i tłumienie:Konwertuje sygnały shunt do częstotliwości różniczkowych i oferuje konfigurowalne tłumienie CT / napięcia, dostosowując się do różnych napięć i potrzeb prądu linii prądu przemiennego.

Elastyczność konfiguracji skakacza:17 skakaczy umożliwia precyzyjne dostosowanie do wymagań systemu, kierując się podręcznikami OEM.

Bezpieczeństwo i trwałość:Ograniczający napięcie cOponenty i powłoka PCB chronią sprzęt; wymagania dotyczące konstrukcji wrażliwej na stan statyczny i rozładowania kondensatora zapewniają bezpieczne obsługiwanie/instalowanie.

Wsparcie na potrzeby poprzedniego systemu:Wspierane przez dostawców oferujących wymianę, naprawę i 24/7 wsparcie, wydłużając żywotność systemów Mark V.
