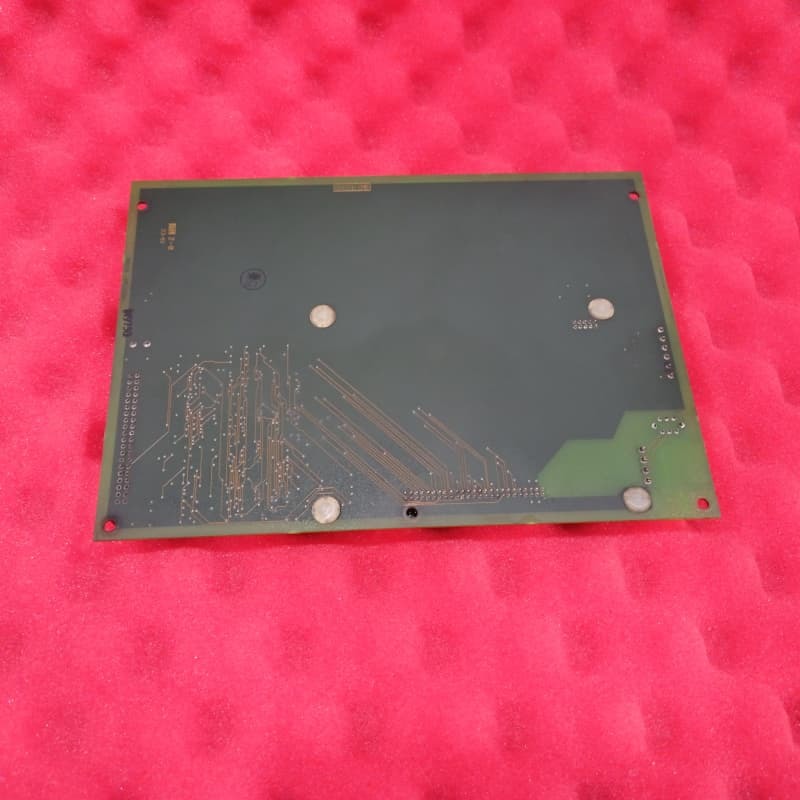

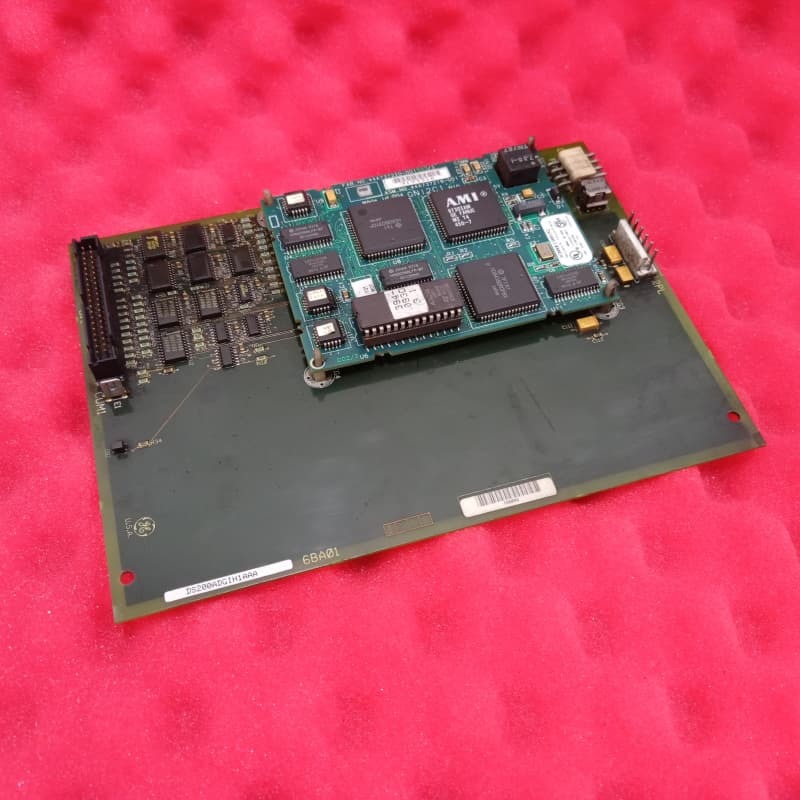

GE DS200ACNAG1A ARCNET LAN Board 330 mm dla turbiny Mark V

GE DS200ACNAG1A Karta połączeniowa ARCNET LAN

Opis produktu:

GE DS200ACNAG1A to karta połączeniowa ARCNET LAN przeznaczona dla systemu sterowania turbiną Mark V firmy GE i kompatybilna z systemami napędowymi EX2000. Jako kompaktowa, montowana zewnętrznie płytka PCB, służy jako krytyczny interfejs dla łączy danych ARCNET, łącząc główny kontroler, IOS, moduł ochronny i panel sterowania turbiną Mark V za pomocą kabli koncentrycznych — każda karta może zakończyć dwa kable koncentryczne za pomocą dwóch żeńskich wtyków BNC, złącze ARCPL jest przeznaczone wyłącznie dla modeli ARCNET.

Kluczowy sprzęt obejmuje cztery rezystory warstwy metalowej, dwa tranzystory, jedną diodę, trzy kondensatory, dwa przekaźniki komunikacyjne, sześciopinowe męskie pionowe złącze pinowe i dwa metalowe otwory uziemiające po obu stronach. Działa z prędkością 2,5 Mb/s, co daje czas sygnału w sieci ~400 ns — ograniczenie czasowe, które ogranicza długość systemu ARCNET do czterech mil, aby uniknąć przekroczenia limitu czasu.

Jego numer części koduje kluczowe szczegóły: przyrostek „A” oznacza funkcjonalną rewizję klasy A, a „G1” wskazuje normalny styl powłoki ochronnej PCB dla trwałości sprzętu. Obsługuje napięcia wejściowe dla alarmu detektora uziemienia pola wzbudzenia, zakłóceń i sygnałów uszkodzenia diody oraz obsługuje do czterech wyjść 4-20 mA za pośrednictwem konfigurowalnych przetworników cyfrowo-analogowych na płycie NTB/3TB. Większość aplikacji wykorzystuje łącze danych Status_S, a jego zewnętrzne umieszczenie i prosty układ komponentów umożliwiają łatwą instalację i demontaż.

Kluczowe cechy:
Rdzeń łącza danych ARCNET: Umożliwia niezawodną komunikację między krytycznymi komponentami Mark V za pośrednictwem zakończenia kabla koncentrycznego.

Kompaktowa i dostępna konstrukcja: Montowana zewnętrznie z prostym układem komponentów, ułatwiając szybką instalację, demontaż i konserwację.

Zdefiniowane wskaźniki wydajności: Działa z prędkością 2,5 Mb/s z limitem długości systemu 4 mile, zapewniając spójną transmisję danych.

Kodowanie ochronne i rewizyjne: Oznaczenie grupy „G1” zapewnia trwałą powłokę PCB; tag rewizji „A” sygnalizuje aktualizacje funkcjonalne dla zoptymalizowanej wydajności.

Wszechstronna obsługa I/O: Obsługuje określone napięcia wejściowe błędów/alarmów i do czterech wyjść 4-20 mA, integrując się z płytami NTB/3TB w celu konfigurowalnej konwersji sygnału.
