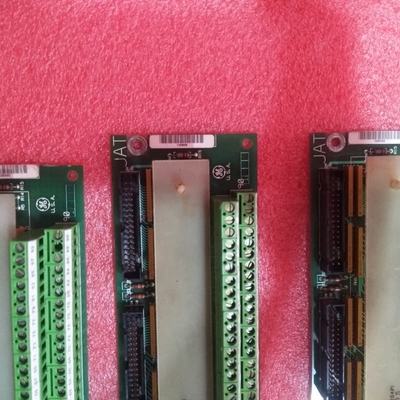

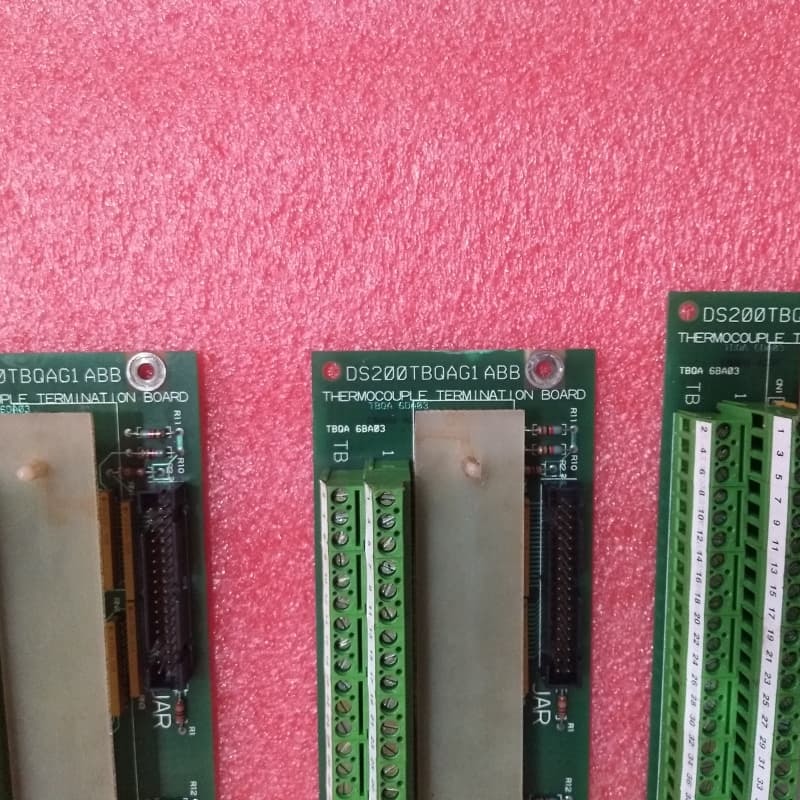

GE DS200TBQAG1ABB RST Terminal Board Mark V 330 mm x 200 mm

GE DS200TBQAG1ABB RST Terminal Board Mark V Ge Turbine Control

Szczegóły produktu:

GE DS200TBQAG1ABB to moduł zakończeniowy termopary przeznaczony wyłącznie dla systemu sterowania turbiną Mark V firmy GE—serii legacy dostosowanej do sterowania napędami automatycznymi turbin wiatrowych, parowych i gazowych, i jednej z ostatnich linii produktów GE Mark, która integruje opatentowaną technologię sterowania Speedtronic. Zmodyfikowany wariant oryginalnego modułu nadrzędnego DS200TBQAG1, zawiera trzy kluczowe rewizje produktu—poprawiające niezawodność sygnału, trwałość komponentów i kompatybilność systemu, i służy jako krytyczne centrum zarządzania sygnałami termopar w konfiguracjach sterowania turbiną.

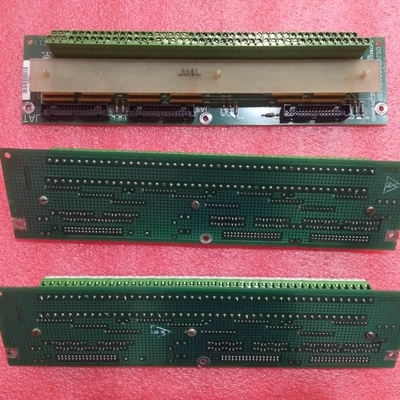

W swoim rdzeniu płyta posiada dwie 90-pinowe listwy zaciskowe—obsługujące maksymalnie 180 linii sygnałowych dla rozległego routingu sygnałów termopar i zimnych złączy—oraz trzy 20-pinowe złącza dedykowane do interfejsu z płytami TCQA i TCCA Mark V:

Złącze JAR: Przesyła sygnały termopar (1–15 kanałów) i sygnały zimnych złączy do/z płyt TCQA/TCCA, umożliwiając monitorowanie temperatury krytycznych komponentów turbiny.

Złącze JAS: Obsługuje sygnały termopar (16–30 kanałów) i sygnały zimnych złączy, rozszerzając zasięg wykrywania temperatury dla większych systemów turbin.

Złącze JAT: Zarządza sygnałami termopar (31–45 kanałów) i sygnałami zimnych złączy, zapewniając kompleksowy nadzór termiczny w celu zapobiegania awariom związanym z przegrzaniem.

Kluczowe cechy:
Kompatybilność z turbinami zasilanymi przez Speedtronic: Zoptymalizowany dla systemów Mark V, wykorzystujący technologię Speedtronic w celu zapewnienia niezawodnego zarządzania sygnałami termopar dla napędów turbin wiatrowych, parowych i gazowych.

Routing termopar o dużej pojemności: Dwie 90-pinowe listwy zaciskowe (180 linii sygnałowych łącznie) i trzy dedykowane 20-pinowe złącza (JAR/JAS/JAT) obsługują ponad 45 kanałów termopar, umożliwiając kompleksowe monitorowanie temperatury komponentów turbiny.

Integracja sygnałów zimnych złączy: Dedykowane złącza dla sygnałów zimnych złączy zapewniają precyzyjne dane termiczne—unikając błędów w obliczeniach bezpieczeństwa i wydajności turbiny.

Brak konfigurowalnego sprzętu: Brak zworków lub konfigurowalnych komponentów, co skraca czas konfiguracji, eliminuje ryzyko błędnej konfiguracji i zapewnia spójną wydajność w identycznych konfiguracjach Mark V.

Niezawodność Legacy: Zbudowany zgodnie ze standardami przemysłowymi Mark V, z trwałymi listwami zaciskowymi i złączami, które wytrzymują trudne warunki turbin, przedłużając żywotność istniejących instalacji Mark V.
