GE DS200TBCBG1AAA 4-20mA RTD Moduł wejściowy 330 mm x 200 mm

GE DS200TBCBG1AAA 4-20 mA RTD Moduł zakończenia wejścia

Szczegóły produktu:

GEDS200TBCBG1AAAjest 4-20 mA RTD Input Termination Module zaprojektowany dla GE Mark V Series, kluczowego komponentu GE Speedtronic Control Systems stosowanego w instalacjach turbin przemysłowych i automatyki.Jako specjalistyczny moduł końcowy,Jego podstawową rolą jest interfejs z czujnikami RTD ‒ urządzeniami mierzącymi temperaturę za pomocą korelacji oporu ‒ oraz zarządzanie sygnałami pętli prądu 4-20 mA (standardy branżowe dla transmisji danych z czujników).Położony w siódmym miejscu rdzenia Mark V, służy jako punkt lądowania dla sygnałów RTD i 4-20 mA, które następnie są przesyłane do TCCB w rdzeniu.jest to jedna z trzech płyt końcowych w systemach Mark V, które akceptują izolowane wejścia zasilania 21V DC, a także oferuje elastyczną konfigurację sygnału: osiem sygnałów wejściowych o mocy 4-20 mA może być przesuniętych z sprzętu do 0-1 mA,Podczas gdy skakacze określają również, czy wejścia funkcjonują jako sygnały napięcia lub prądu.

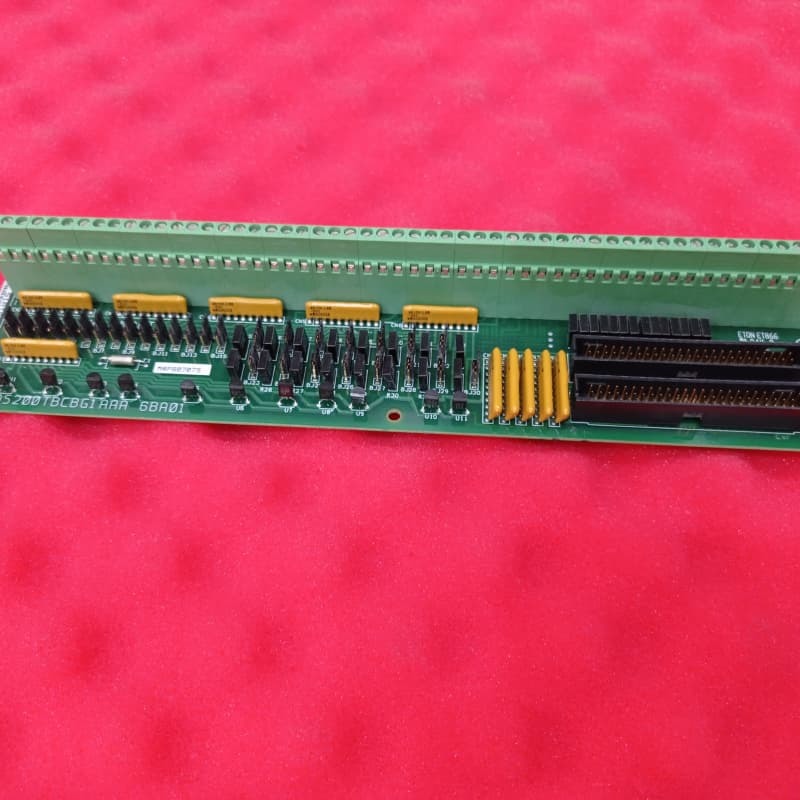

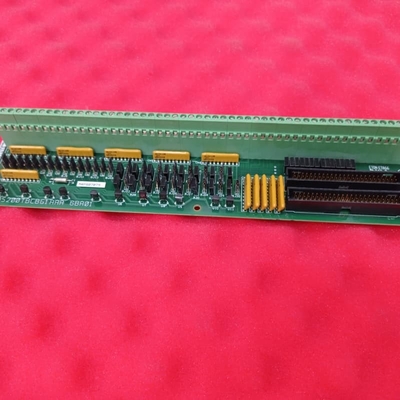

Fizycznie, moduł jest długą, wąską kartą analogową z długim blokiem końcowym wzdłuż jednej krawędzi, pionowymi złączami pinów, przełącznikami skoków i szeregami sieciowymi rezystorów.Jego tłumienie napięcia i ograniczenie opierają się na standaryzowanych komponentach serii Mark V, w tym kondensatorów, rezystorów, diod i specjalistycznych układów scalonych.DS200 potwierdza normalne zestawienie Mark V i krajowy U.S. manufacture; ?? TBCB?? jest funkcjonalnym skrótem dla jego roli modułu końcowego; ?? G1?? umieszcza go w grupie 1 znaku V z standardową powłoką ochronną PCB;a końcowy AAA oznacza dwie funkcjonalne rewizje z oceną A i jedną rewizję obrazu z oceną A.

Kluczowe cechy:
Wsparcie podwójnych sygnałów dla czujników temperatury i przemysłowych:Specjalizuje się w obsłudze sygnałów temperatury RTD oraz sygnałów pętli prądu 4-20 mA, pokrywając podstawowe potrzeby przemysłowe w zakresie precyzyjnego monitorowania temperatury i przesyłania standardowych danych z czujników.

Elastyczna konfiguracja sygnału za pomocą skakaczy:Umożliwia dwie krytyczne dostosowania: 1) Osiem wejścia 4-20 mA można przełączyć na 0-1 mA, aby odpowiadać wymaganiom czujnika niskiego prądu; 2) Jumpery przełączają wejścia między trybami napięcia i prądu,dostosowanie się do różnych interfejsów czujników i systemów.

Integracja rdzenia Mark V:Pozycjonowany w centrum Mark V, pozycja siódma,z dedykowanymi złączami JHH/JII do transmisji sygnału do płyty TCCB ◄ zapewniającymi płynną integrację z łańcuchem sygnału Speedtronic Control System ◄ i zapobiegającymi lukom w zgodności.

Kompatybilność mocy podniecenia izolowanego:One of three Mark V terminal boards that accept isolated 21V DC excitation power inputs—protecting sensitive RTD and current signals from electrical interference and ensuring stable performance in high-noise industrial environments.

Standaryzowana ochrona napięcia:Opiera się na standaryzowanych komponentach serii Mark V do tłumienia i ograniczania napięcia, dostosowując je do solidnych zasad konstrukcyjnych serii i zmniejszając ryzyko awarii komponentów.

Wyraźne oznakowanie sprzętu do obsługi technicznej:Wyposażony w długi blok końcowy, wyraźne pionowe złącza i oznaczone przełączniki, uproszczające okablowanie, rozwiązywanie problemów i wymianę dla techników znających systemy Mark V.
