GE DS200TBQBG1ACB Moduł zakończenia wejścia 330 mm x 200 mm

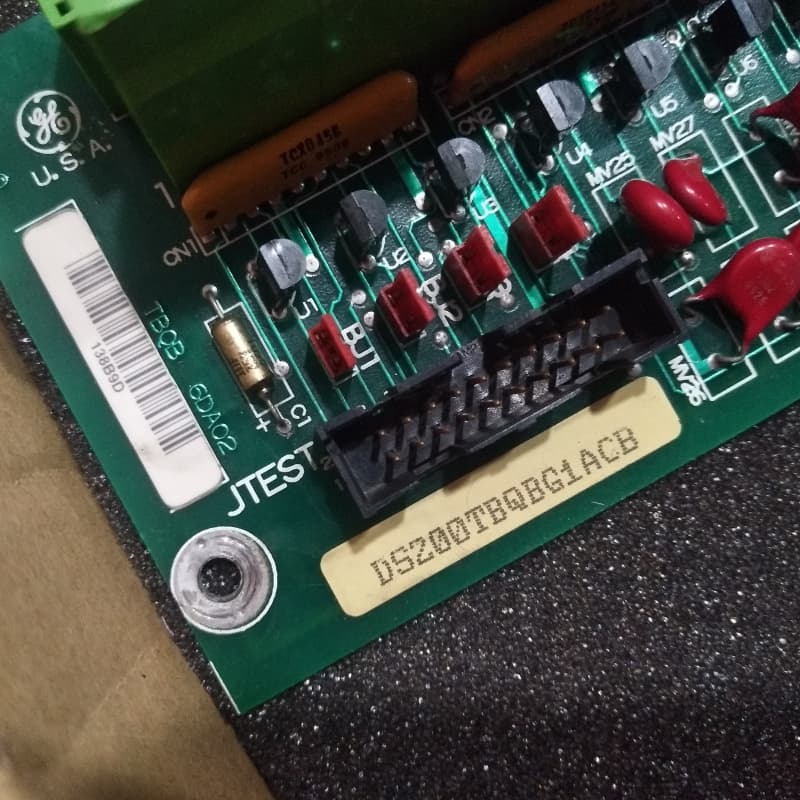

Moduł zakończenia wejścia GE DS200TBQBG1ACB

Szczegóły produktu:

GEDS200TBQBG1ACBjest modułem wejściowo-analogicznym końcowym zaprojektowanym wyłącznie dla GE Mark V Turbine Control System®, bardzo popularnej serii legacy wykorzystywanej do zarządzania automatycznymi napędami turbin wiatrowych, parowych i gazowych,i jedna z ostatnich linii GE Mark, która integruje opatentowaną technologię sterowania Speedtronic..

Jego podstawowa funkcjonalność opiera się na scentralizowanym zarządzaniu sygnałem: przyjmuje i przesyła krytyczne dane wejściowe, w tym sygnały napięcia do monitorowania parametrów elektrycznych,sygnały drgań do kontroli integralności mechanicznej, sygnały częstotliwości pulsu do śledzenia częstotliwości zdarzeń i sygnały wykrywania zatrzymania sprężarki do ostrzegania przed bezpieczeństwem.łączy się z płytami TCQA/TCQC w rdzeniu R1 w celu koordynacji danych między rdzeniami; w rdzeniu R3 łączy się z lokalnymi płytami TCQA/TCQC do lokalizowanego przetwarzania sygnałów.

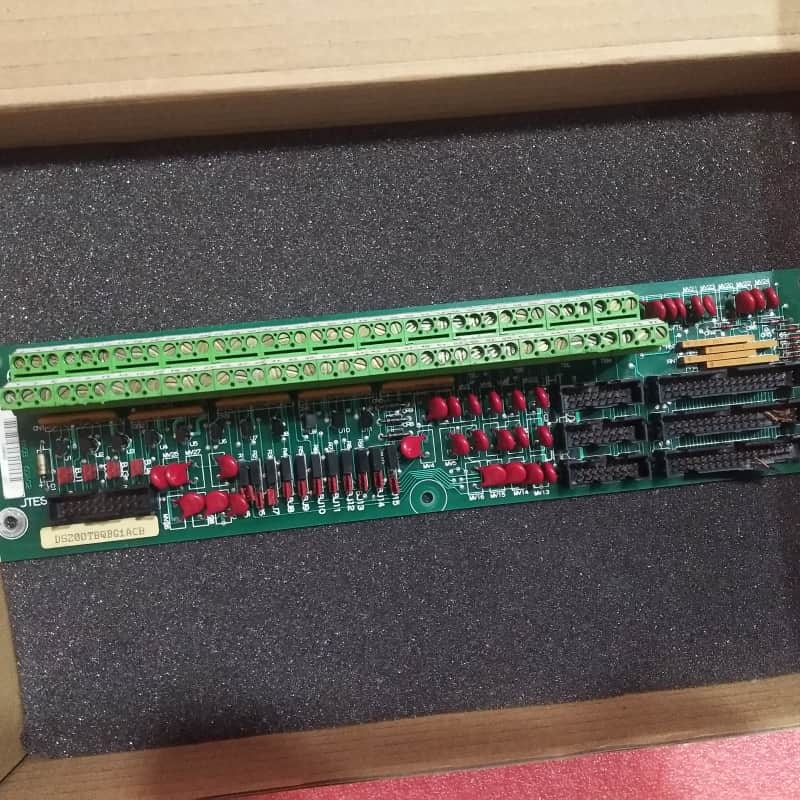

Pod względem sprzętu moduł posiada dwa bloki końcowe z 77 końcówkami do połączeń miedzianych drutów sygnałowych, a także 15 skoków typu Berg i mieszankę złączy.Skakacze pełnią specjalistyczne role.: BJ1-BJ4 wywierają sygnały przetwornika ciśnienia, BJ5-BJ7 instalują rezystory obciążenia dla przetworników ciśnienia, a BJ8-BJ15 konfigurują wejścia analogowe.Identyfikacja końcowa ułatwia ponowne podłączenie przewodów, uwolnić je od starej deski i przymocować nagie miedziane końce do dopasowanych końcówek na nowej desce za pomocą śrub.

Kluczowe cechy:
Pozycjonowanie podwójnych rdzeni i integracja między rdzeniami:Zlokalizowane w rdzeniach R2/R3 z dostosowanymi połączeniami z płytami TCQA/TCQC, rdzeniowe dla R2, lokalne dla R3, umożliwiające zarówno skoordynowane monitorowanie międzysystemów, jak i zlokalizowane przetwarzanie sygnałów.

Wykorzystanie wielu sygnałów dla bezpieczeństwa i wydajności turbiny:Zarządza różnorodnym zestawem krytycznych danych wejściowych w celu monitorowania stanu turbiny, zapobiegania awariom mechanicznym i zapewnienia bezpieczeństwa eksploatacji.

Specjalistyczna konfiguracja skakacza:15 Skoków typu Berg z dedykowanymi funkcjami: sygnał przetwornika ciśnienia, instalacja rezystora obciążenia, konfiguracja wejścia analogowego, oferowanie ukierunkowanej dostosowania do potrzeb czujników specyficznych dla turbiny.

Wysokiej gęstości, oznaczone bloki końcowe:Dwa bloki 77 końcówek z numerycznymi identyfikatorami końcówek upraszczają śledzenie przewodów podczas instalacji/zmiany, zmniejszając błędy ponownego podłączenia.

Projektowanie skalowalnego złącza:Rezerwowane złącza JGS/T/JHS/T zapewniają elastyczność w przypadku przyszłych rozbudow systemu, dostosowując się do zmieniających się wymagań w zakresie sterowania turbiną bez wymiany całej deski.
