Płytka awaryjnego przekroczenia prędkości GE DS200TCEAG1B z krytycznym monitoringiem bezpieczeństwa turbiny, waga 2 kg i 1 rok gwarancji

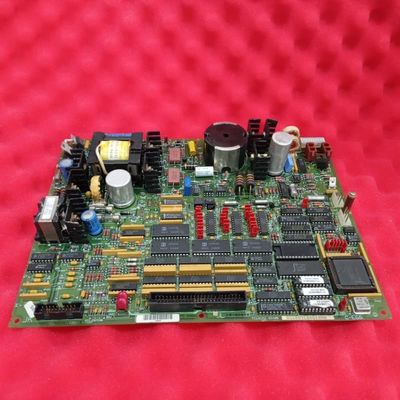

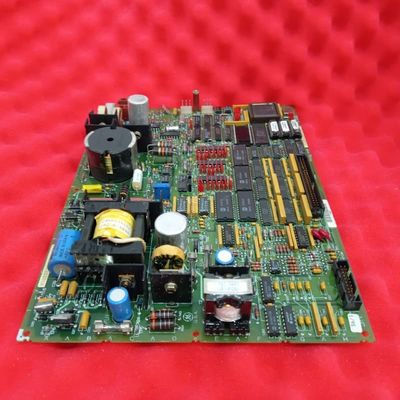

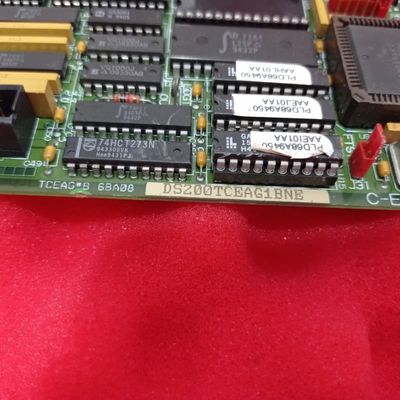

GE DS200TCEAG1B DS200TCEAG1BSF Płytka Awaryjnego Przekroczenia Prędkości

Szczegóły produktu:

GE DS200TCEAG1BSF to specjalistyczna płytka awaryjnego przekroczenia prędkości przeznaczona dla systemu sterowania turbiną GE Mark V – platformy zintegrowanej z technologią Speedtronic, używanej do sterowania napędami turbin wiatrowych, parowych i gazowych. Jako zmodyfikowany wariant oryginalnej płyty macierzystej DS200TCEAG1 (zawierający pojedynczą funkcjonalną rewizję klasy B), jej główną rolą jest monitorowanie napędu Mark V pod kątem krytycznych usterek: warunków przekroczenia prędkości i awarii wykrywania płomienia. Uruchamia wyłączenia napędu po wykryciu tych zagrożeń, chroniąc działanie turbiny i integralność sprzętu.

Pod względem sprzętowym posiada mikroprocesor, wiele modułów PROM do przechowywania oprogramowania układowego, 3 bezpieczniki do ochrony nadprądowej, 30 zworków do konfiguracji oraz parę męskich złączy bagnetowych do bezpiecznego połączenia z innymi płytami napędu – usunięcie wymaga stabilnego trzymania płyty, aby uniknąć zginania. Zawiera również specjalistyczne układy scalone: obwody wykrywania płomienia TCEA, obwód przekroczenia prędkości turbiny i obwód automatycznej synchronizacji – wszystkie wspierające funkcje monitorowania usterek. Kluczowe złącza obejmują J7 (rozdział mocy rdzenia PD), JK (sygnały płyty TCEB), JL (sygnały wyzwalania płyty TCTG), JW (sygnały wykrywania płomienia TCEB) oraz JX1/JX2 (łańcuchowe IONET). Gruba powłoka ochronna PCB osłania jej sprzęt, podczas gdy konfiguracja oprogramowania opiera się na standardowym edytorze konfiguracji I/O serii Mark V.

Kluczowe cechy:

 Monitorowanie krytycznego bezpieczeństwa turbiny:Dedykowana do wykrywania warunków przekroczenia prędkości i wyzwalania wykrywania płomienia, inicjując terminowe wyłączenia napędu w celu zapobiegania uszkodzeniom sprzętu lub zagrożeniom bezpieczeństwa – kluczowe dla bezpieczeństwa operacyjnego turbiny. Działa jako pierwsza linia obrony, zapewniając, że ryzyko jest adresowane, zanim przerodzi się w kosztowne awarie.

 Specjalistyczne obwody wykrywania usterek:Integruje wykrywanie płomienia TCEA, przekroczenie prędkości turbiny i obwody automatycznej synchronizacji, każdy dostosowany do monitorowania określonych parametrów wysokiego ryzyka i zapewnienia szybkiej reakcji na usterki. Obwody te działają w tandemie, aby pokryć wiele krytycznych dla bezpieczeństwa scenariuszy.

 Konstrukcja złącza bagnetowego:Męskie złącza bagnetowe umożliwiają stabilne połączenie z innymi płytami napędu; wytyczne dotyczące usuwania (trzymanie płyty stabilnie) zapobiegają uszkodzeniom fizycznym podczas konserwacji. Ta konstrukcja równoważy silne połączenie z łatwością bezpiecznego serwisowania.

 Konfigurowalny sprzęt i chronione komponenty:30 zworków umożliwia dostosowanie do potrzeb specyficznych dla turbiny; 3 bezpieczniki chronią przed nadprądem, a gruba powłoka PCB osłania sprzęt przed obciążeniami środowiskowymi lub zużyciem. Te funkcje zwiększają adaptacyjność i wydłużają żywotność płyty.

Ukierunkowane interfejsy złączy:Wiele dedykowanych złączy (J7, JK, JL, JW, JX1/JX2) łączy się z kluczowymi komponentami Mark V (rdzeń PD, płyty TCEB, TCTG, IONET), umożliwiając niezawodne przesyłanie zasilania, sygnałów i poleceń wyzwalania w celu skoordynowanej reakcji na usterki. Zapewnia to bezproblemową współpracę systemu bezpieczeństwa.
