GE DS200TBQCG1AAA Moduł zakończeniowy wejść/wyjść analogowych z wejściami sterującymi 4-20 mA, wysokość 200 mm i szerokość 100 mm dla systemu sterowania turbiną Mark V

GE DS200TBQCG1AAA Moduł zakończeniowy wejścia/wyjścia analogowego miliamperowego

Szczegóły produktu:

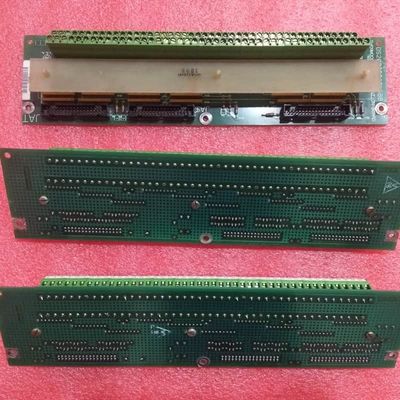

Moduł DS200TBQCG1AAA to moduł zakończeniowy wejścia/wyjścia analogowego miliamperowego dla systemu sterowania turbiną Mark V firmy General Electric. Pełniąc funkcję krytycznego interfejsu sygnałowego w rdzeniach sterowania R1, R2 i R3, jego główną rolą jest zarządzanie połączeniem i kondycjonowaniem sygnałów analogowych między urządzeniami polowymi a płytami przetwarzania TCQA systemu. Jest to zrewidowana wersja oryginalnej płyty DS200TBQCG1, charakteryzująca się ulepszoną konfigurowalnością dla precyzyjnej integracji w zespołach sterowania turbinami gazowymi, parowymi lub wiatrowymi.

Kluczowe cechy:
Podwójna funkcja zarządzania sygnałami:Moduł ten działa jako centralny węzeł dla sygnałów wejściowych i wyjściowych. Obsługuje on w szczególności krytyczne wejścia sterujące 4-20 mA oraz wejścia czujników położenia LVDT/R, a także zarządza konfigurowalnymi prądami wyjściowymi analogowymi dla pętli sprzężenia zwrotnego i sterowania w systemie turbiny.

Konfigurowalne sprzętowo wyjścia:Zakres prądu wyjściowego płyty (20 mA lub 200 mA) jest ustawiany za pomocą fizycznych zworków, co zapewnia niezbędną elastyczność w celu spełnienia specyficznych wymagań aplikacji. Ta konfiguracja sprzętowa zapewnia niezawodne działanie bez zależności od oprogramowania.

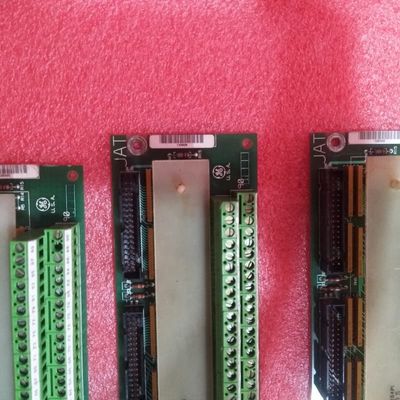

Interfejs zakończeniowy o dużej gęstości:Jest wyposażony w dwie solidne listwy zaciskowe, z których każda zawiera 83 zaciski do podłączania przewodów sygnałowych. Ta konstrukcja o dużej gęstości ułatwia zarządzanie dużą liczbą sygnałów analogowych w kompaktowej obudowie.

Dedykowana architektura złączy:Kluczowe złącza, takie jak JBR dla sygnałów 4-20 mA i JFR dla sygnałów położenia LVDT/R, tworzą dedykowane i niezawodne połączenie z płytami przetwarzania TCQA. Inne złącza (JBS/T, JFS/T, TEST) są zwykle zarezerwowane do użytku fabrycznego lub przyszłej rozbudowy.

Selektywna konfiguracja zworkami:Wyposażona w 15 zworków, płyta pozwala personelowi serwisowemu modyfikować jej działanie w celu dopasowania do dokładnych wymagań napędu. Ważne jest, aby ustawienia tych zworków na płycie zamiennej odpowiadały ustawieniom wadliwego urządzenia, aby zapewnić spójne działanie systemu.
