GE DS215TCEAG1BZZ01A Płytka awaryjnego przekroczenia prędkości z krytycznym monitorowaniem bezpieczeństwa turbiny, waga 2 kg i 1 rok gwarancji

GE DS215TCEAG1BZZ01A(DS200TCEAG1B DS200TCEAG1BNE) Płytka Awaryjnego Przekroczenia Prędkości

Szczegóły produktu:

GE DS215TCEAG1BZZ01A to specjalistyczna Płytka Awaryjnego Przekroczenia Prędkości przeznaczona dla systemu sterowania turbinami Mark V firmy GE— platformy zintegrowanej z technologią Speedtronic, używanej do sterowania napędami turbin wiatrowych, parowych i gazowych. Jako zmodyfikowany wariant oryginalnej płytki nadrzędnej DS215TCEAG1BZZ01A (zawierający pojedynczą funkcjonalną rewizję klasy B), jej główną rolą jest monitorowanie napędu Mark V pod kątem krytycznych usterek: warunków przekroczenia prędkości i awarii wykrywania płomienia. Uruchamia wyłączenia napędu po wykryciu tych zagrożeń, chroniąc działanie turbiny i integralność sprzętu.

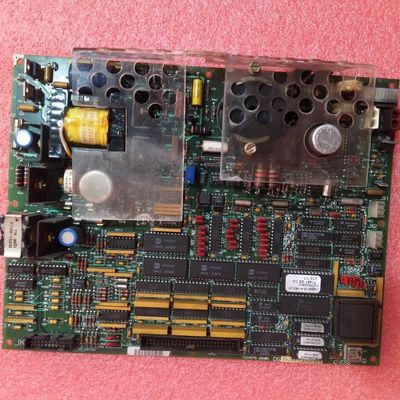

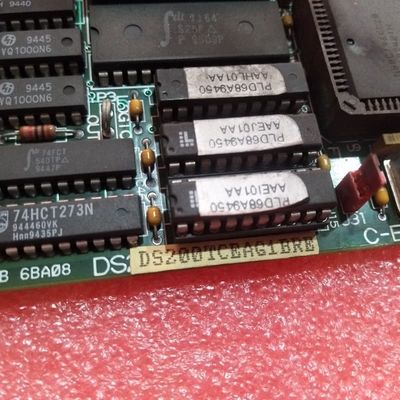

Pod względem sprzętowym posiada mikroprocesor, wiele modułów PROM do przechowywania oprogramowania układowego, 3 bezpieczniki do ochrony nadprądowej, 30 zworków do konfiguracji oraz parę męskich złączy bagnetowych do bezpiecznego połączenia z innymi płytkami napędu—demontaż wymaga stabilnego trzymania płytki, aby uniknąć zginania. Zawiera również specjalistyczne układy scalone: Układy Wykrywania Płomienia TCEA, Układ Przekroczenia Prędkości Turbiny i Układ Automatycznej Synchronizacji—wszystkie wspierające funkcje monitorowania usterek. Kluczowe złącza to J7 (Rozkład Zasilania Rdzenia PD), JK (Sygnały Płytki TCEB), JL (Sygnały Wyzwalania Płytki TCTG), JW (Sygnały Wykrywania Płomienia TCEB) oraz JX1/JX2 (łańcuchowe IONET). Gruba powłoka ochronna PCB osłania jej sprzęt, podczas gdy konfiguracja oprogramowania opiera się na standardowym Edytorze Konfiguracji I/O serii Mark V.

Kluczowe cechy:

Krytyczne monitorowanie bezpieczeństwa turbiny:Dedykowana do wykrywania warunków przekroczenia prędkości i wyzwalania wykrywania płomienia, inicjując terminowe wyłączenia napędu w celu zapobiegania uszkodzeniom sprzętu lub zagrożeniom bezpieczeństwa—kluczowe dla bezpieczeństwa operacyjnego turbiny. Działa jako pierwsza linia obrony, zapewniając, że ryzyko jest adresowane przed eskalacją do kosztownych awarii.

Specjalistyczne obwody wykrywania usterek:Integruje Wykrywanie Płomienia TCEA, Przekroczenie Prędkości Turbiny i Układy Automatycznej Synchronizacji, każdy dostosowany do monitorowania określonych parametrów wysokiego ryzyka i zapewnienia szybkiej reakcji na usterki. Obwody te działają w tandemie, aby pokryć wiele scenariuszy krytycznych dla bezpieczeństwa.

Konstrukcja złącza bagnetowego:Męskie złącza bagnetowe umożliwiają stabilne połączenie z innymi płytkami napędu; wytyczne dotyczące demontażu (trzymanie płytki stabilnie) zapobiegają uszkodzeniom fizycznym podczas konserwacji. Ta konstrukcja równoważy silne połączenie z łatwością bezpiecznego serwisowania.

Konfigurowalny sprzęt i chronione komponenty:30 zworków umożliwia dostosowanie do potrzeb specyficznych dla turbiny; 3 bezpieczniki chronią przed nadprądem, a gruba powłoka PCB osłania sprzęt przed obciążeniami środowiskowymi lub zużyciem. Te funkcje zwiększają adaptacyjność i wydłużają żywotność płytki.

Ukierunkowane interfejsy złączy:Wiele dedykowanych złączy (J7, JK, JL, JW, JX1/JX2) łączy się z kluczowymi komponentami Mark V (rdzeń PD, płytki TCEB, TCTG, IONET), umożliwiając niezawodne zasilanie, sygnały i transfer poleceń wyzwalania w celu skoordynowanej reakcji na usterki. Zapewnia to bezproblemową współpracę systemu bezpieczeństwa.
