Moduł dystrybucji mocy GE DS200TCPDG1BCC 125 VDC z niezależną kontrolą rdzenia i kompleksowym monitorowaniem stanu dla sterowania turbiną Mark V

GE DS200TCPDG1B DS200TCPDG1BCC Moduł dystrybucji zasilania

Szczegóły produktu:

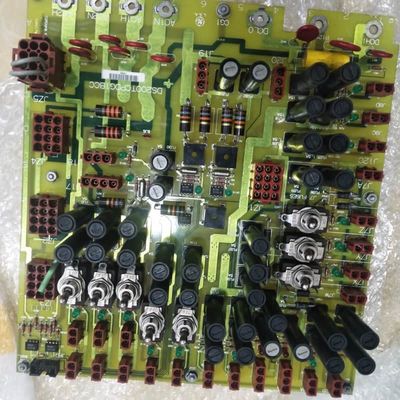

Moduł DS200TCPDG1BCC to płyta dystrybucji zasilania przeznaczona dla systemu kontroli turbiny Mark V Speedtronic firmy General Electric. Umieszczona w (dystrybucji zasilania) rdzeniu systemu, jej główną funkcją jest zarządzanie i dystrybucja zasilania 125 VDC do płyt TCPS we wszystkich rdzeniach I/O i silnika centralnego sterowania, a także do płyt TCEA w rdzeniu . Jako moduł sprzętowy z trzema rewizjami produktu, działa bez konfiguracji oprogramowania, odgrywając kluczową rolę w niezawodnym działaniu przemysłowych turbin gazowych i parowych.

Kluczowe cechy:
Zarządzanie zasilaniem rdzenia:Płyta centralnie dystrybuuje zasilanie 125 VDC do krytycznych komponentów systemu, w tym do płyt TCPS w każdym rdzeniu I/O i silnika sterowania, zapewniając stabilną i niezawodną pracę całego systemu kontroli turbiny.

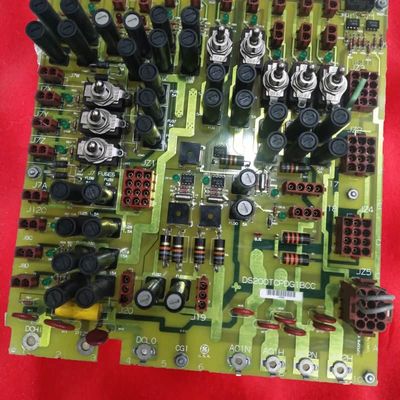

Niezależna kontrola rdzenia:Jest wyposażona w osiem przełączników kołyskowych na swojej powierzchni, umożliwiających operatorom wyłączenie każdego rdzenia niezależnie w celu konserwacji, rozwiązywania problemów lub celów bezpieczeństwa bez wpływu na cały system.

Kompleksowe monitorowanie stanu:Wyposażona w ponad dwadzieścia wskaźników LED, płyta zapewnia rozbudowane wizualne informacje zwrotne na temat stanu zasilania i dystrybucji, umożliwiając szybką ocenę stanu operacyjnego systemu na pierwszy rzut oka.

Rozbudowane interfejsy systemowe:Płyta wykorzystuje dużą liczbę złączy (w tym J1R, J7W, J8A, J12A itp.) do kompleksowego interfejsu w systemie Mark V, zapewniając solidne połączenia elektryczne do dystrybucji zasilania, chociaż niektóre złącza, takie jak J15 i J16, są zwykle nieużywane.

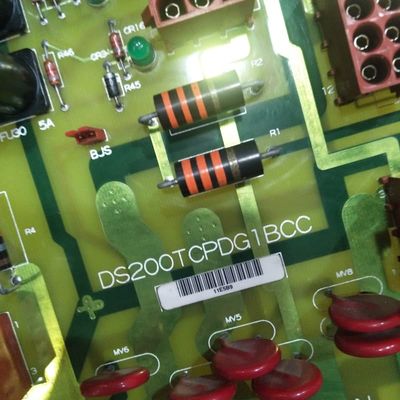

Możliwość konfiguracji sprzętowej:Chociaż brakuje jej konfiguracji oprogramowania, płyta zawiera zworkę BJS do konfiguracji sprzętowej, specjalnie zaprojektowaną do izolacji odniesienia do masy w systemach, które wykorzystują odniesienie zewnętrzne, zwiększając bezpieczeństwo elektryczne i kompatybilność.
