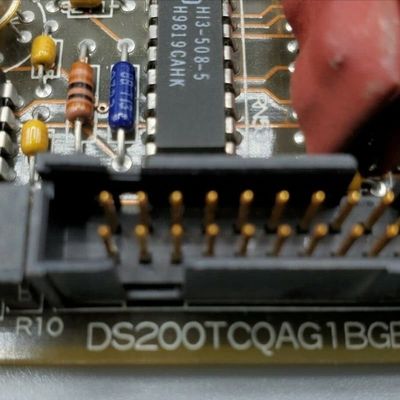

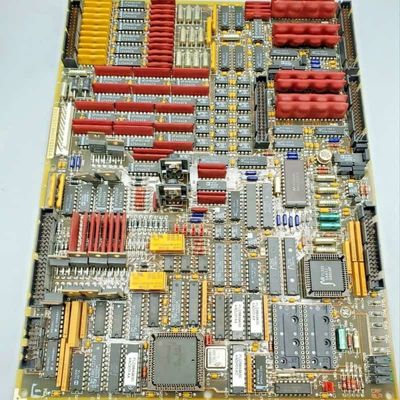

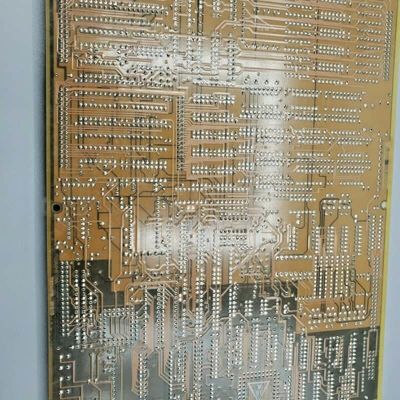

GE DS200TCQAG1B RST Analog Input/Output Board 330mm Długość 200mm Wysokość 100mm Szerokość dla serii Mark V LM
| Miejsce pochodzenia | NAS |
|---|---|
| Nazwa handlowa | GE |
| Numer modelu | DS200TCQAG1BEC |
| Minimalne zamówienie | 1PC |
| Cena | $2500 |
| Szczegóły pakowania | Nowa i oryginalna fabryka, indywidualne pakowanie pudełek |
| Czas dostawy | 5-7 dni |
| Zasady płatności | T/t |
| Możliwość Supply | 999pcs |
Skontaktuj się ze mną, aby otrzymać bezpłatne próbki i kupony.
WhatsApp:0086 18588475571
Wechat: 0086 18588475571
Skype'a: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xSzczegóły Produktu
| Nazwa | GE DS200TCQAG1B DS200TCQAG1BEC RST Analogowa płyta wejściowa/wyjściowa | Identyfikator produktu | DS200TCQAG1BEC |
|---|---|---|---|
| Szereg | Mark v | Funkcjonować | Dyskretny pakiet wyjściowy |
| Głębokość/długość netto produktu | 330 mm | Wysokość netto produktu | 200 mm |
| Szerokość sieci produktu | 100 mm | Waga netto produktu | 2 kg |
| Gwarancja | 1 Year | ||
| Podkreślić | 330 mm Długość Płyty analogowej RST,200 mm wysokości tabliczka analogowa wejścia/wyjścia,100 mm szerokości tabliczka TCQA |
||
opis produktu
GE DS200TCQAG1B DS200TCQAG1BEC RST Karta wejść/wyjść analogowych
GE DS200TCQAG1BEC (TCQA) to karta wejść/wyjść analogowych RST, integralna część serii Mark V LM, przeznaczona dla systemów sterowania GE Linear Microprocessor. Jako kluczowy interfejs między płytami zaciskowymi a rdzeniami systemu, przetwarza, dostosowuje i kieruje różnorodny zakres sygnałów analogowych, umożliwiając precyzyjne sterowanie i monitorowanie urządzeń przemysłowych. Jej wszechstronność obejmuje obsługę wejść z LVDT, termopar, czujników wibracji i sygnałów 4-20 mA do wyjść dla zaworów serwo i sterowników przekaźników. Zarządza również wejściami impulsowymi, sygnałami napięciowymi oraz danymi generatora/linii, a dedykowane złącza zapewniają usprawniony przepływ sygnałów w systemie sterowania.
Kluczowe cechy:
Kompleksowa obsługa sygnałów
Karta TCQA doskonale sprawdza się w przetwarzaniu szerokiego spektrum sygnałów analogowych i cyfrowych, co czyni ją filarem łączności systemu. Przetwarza wejścia z LVDT, termopar, czujników wibracji i przetworników magnetycznych, jednocześnie sterując wyjściami do zaworów serwo i sterowników przekaźników. Warunkuje również sygnały 4-20 mA — krytyczne dla parametrów takich jak przepływ paliwa i stan sprężarki — i zarządza częstotliwością impulsów z sygnałów TTL, zapewniając dokładne tłumaczenie danych dla systemu sterowania. Ta szerokość pozwala na bezproblemową integrację z płytami zaciskowymi i innymi kluczowymi komponentami.
Elastyczna konfiguracja sprzętowa
Dostosowywanie sprzętu jest możliwe za pomocą dedykowanych zworków: J1 i J2 wybierają obwody wyjściowe miliamperowe, a J5 i J6 ustawiają zakresy prądu wyjściowego, aby dopasować je do wymagań konkretnego sprzętu. J7 ułatwia testowanie portu RS232, a J8 aktywuje oscylator do kontroli funkcjonalnych. Ta modułowa konstrukcja pozwala na regulacje na miejscu bez rozległej przebudowy, zapewniając kompatybilność z różnymi konfiguracjami operacyjnymi i upraszczając konserwację.
Parametry konfigurowalne programowo
Uzupełniając elastyczność sprzętową, konfiguracja oprogramowania za pośrednictwem konfiguratora I/O pozwala użytkownikom ustawiać stałe dla typów termopar, częstotliwości impulsów, progów wibracji, pozycji LVDT/LVDR oraz skal wejść/wyjść 4-20 mA. Ta adaptacyjność zapewnia, że kartę można dostosować do konkretnych procesów turbinowych lub przemysłowych, optymalizując dokładność sygnału i reakcję systemu na dynamiczne warunki operacyjne.
Dedykowane przetwarzanie częstotliwości impulsów
Specjalny obwód obsługuje wejścia częstotliwości impulsów z karty TCQC za pośrednictwem złącza JE, przetwarzając sygnały TTL i dane z przetworników magnetycznych kierowane przez płyty zaciskowe QTBA/PTBA. Podczas gdy rdzeń przetwarza sygnały prędkości wału wysokiego ciśnienia, pomocnicze obwody impulsowe zarządzają dodatkowymi wejściami, zapewniając precyzyjne monitorowanie prędkości obrotowych i powiązanych parametrów — niezbędne do utrzymania wydajności i bezpieczeństwa sprzętu.
Zintegrowane kondycjonowanie i routowanie sygnałów
Oprócz przetwarzania, karta TCQA skaluje i warunkuje sygnały, aby zapewnić kompatybilność z komponentami downstream. Kieruje określone sygnały do karty STCA za pośrednictwem złącza 3PL oraz dane generatora/linii do karty TCQC przez JE, tworząc ustrukturyzowaną ścieżkę sygnału, która minimalizuje zakłócenia i zapewnia integralność danych. To zintegrowane podejście zwiększa niezawodność systemu, centralizując zarządzanie sygnałami w jednym, solidnym komponencie.
