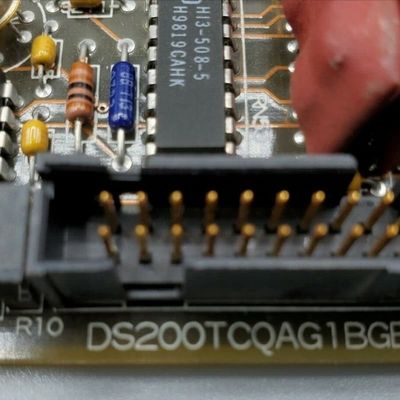

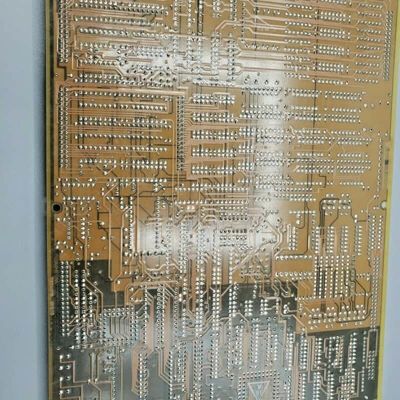

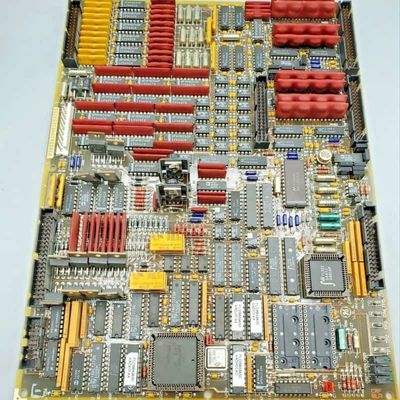

GE DS200TCQAG1BGE RST Analog Input/Output Board z kompleksowym przetwarzaniem sygnału 2 kg masy i 1 roku gwarancji na sterowanie turbiną Mark V

GEDS200TCQAG1BGEjest kluczową płytą RST Analog I/O dla serii Mark V, zaprojektowaną do obsługi systemów sterowania turbinami gazowymi.i uruchamia szeroki zakres sygnałów analogowych i cyfrowych z płyt końcowych na rdzeniach I/O do innych komponentów systemuObsługuje on różnorodne sygnały, w tym wejścia LVDT, wyjścia zaworu serwo, dane termopary, sygnały 4-20 mA, wejścia wibracji, sygnały impulsowe,i dane generatora/liniowego, zapewniające dokładną przełożenie sygnału do sterowania turbinąWykorzystuje dedykowane złącza do usprawnienia przepływu sygnału, co czyni go niezbędnym do utrzymania precyzji i bezpieczeństwa pracy turbiny.

Kluczowe cechy:

Kompleksowe możliwości przetwarzania sygnałów
Płyta doskonale zarządza szerokim spektrum sygnałów kluczowych dla pracy turbin gazowych.podczas sterowania wyjściami do zawórów serwo i sterowników reléWykorzystuje również warunki 4-20 mA sygnałów, które są niezbędne do monitorowania parametrów takich jak przepływ paliwa i stan sprężarki, a także danych o trasach generatora/liniowej.zapewnienie, że wszystkie sygnały spełniają wymagania dotyczące dokładności systemu w zakresie kontroli i monitorowania.Ta strukturalna konstrukcja minimalizuje zakłócenia sygnału i zapewnia niezawodną komunikację komponentów.

Elastyczna konfiguracja sprzętu i oprogramowania
Dostosowanie sprzętu jest umożliwione za pośrednictwem skoków: J1/J2 wybiera obwody wyjściowe mA, J5/J6 ustala zakresy prądu wyjściowego, J7 obsługuje testowanie portów RS232 a J8 aktywuje oscylator.Konfiguracja oprogramowania wykorzystuje interfejs operatora I/O Configuration Editor do ustawiania stałych dla typów termoparów, częstotliwości impulsu, progi drgań, pozycje LVDT i skali 4-20 mA, pozwalające na dostosowanie do specyficznych potrzeb turbiny bez konieczności remontu sprzętu.

Integracja centralna
Koncentrując się na rdzeniach R1/R2/R3 i łącząc się z płytami krytycznymi i płytami końcowymi, tablica zapewnia płynną integrację z systemem Mark V.zmniejszenie zależności od wielu oddzielnych komponentów i zwiększenie ogólnej niezawodności systemu.
