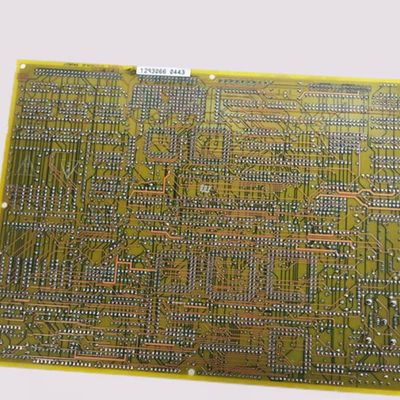

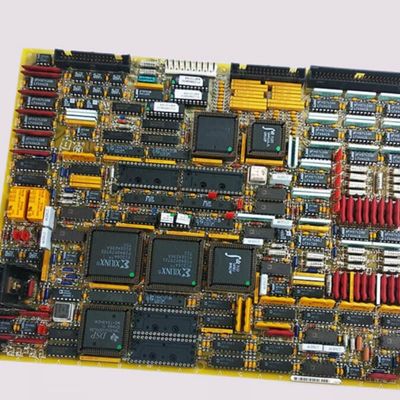

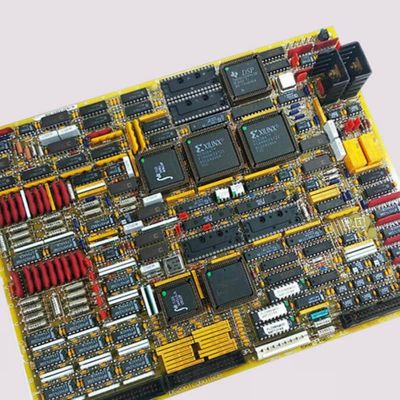

GE DS200TCQBG1BBA RST Rozszerzona płyta analogiczna I/O dla serii Mark V z elastyczną zgodnością czujników i roczną gwarancją

GEDS200TCQBG1BBAjest rozszerzoną płytą analogiczną RST Extended Analog I/O Board, dostosowaną do systemów sterowania turbinami gazowymi serii Mark V, służącą jako opcjonalna karta wielofunkcyjna dla rozszerzonych możliwości I/O.i T-rdzeni; aplikacje simplex wymagają tylko jednej karty w rdzeniu R. Używane głównie w konfiguracjach steam simplex i wybranych systemach TMR wymagających proximitorów,obsługuje elastyczną integrację czujników ̇ przełączanie pomiędzy przetwornikami bliskości i akcelerometrami za pośrednictwem sprzętu i konfiguracji oprogramowaniaJego podstawowe funkcje obejmują zarządzanie wejściami proximitorów, wejściami LVDT/LVDR, dwoma wyjściami regulatorów miliampera i wejściami wibracji LM,W związku z tym Komisja uznaje, że system jest niezbędny do zwiększenia zakresu monitorowania i kontroli systemu Mark V..

Kluczowe cechy:

Elastyczna kompatybilność czujników i wdrażanie specyficzne dla rdzenia
Tabela jest zaprojektowana z myślą o elastyczności: działa zarówno z przetwornikami bliskości, jak i akcelerometrami, przy czym skakacze ustawiają prawidłowy tryb na podstawie podłączonego czujnika.Pasuje do rdzeni R/S/T, ale upraszcza prostą konfigurację z jedną kartą R-coreSystem Mark V, połączony z tą płytą, może pobudzać czujniki drgań akcelerometrów i skalować ich sygnały zwrotne, rozszerzając możliwości monitorowania drgań kluczowe dla stanu turbiny.

Precyzyjna instalacja EPROM i spójność funkcjonalna
Instalacja EPROM wymaga wyrównania modułu z gniazdkiem i mocnego naciskania, aby zapewnić ściśle fizyczne połączenie.Najlepszą praktyką jest zachowanie starego oprogramowania i programowania EPROM, gwarantując, że tablica zamienna działa identycznie jak oryginalna, unikając niezgodności, które mogłyby zakłócić logikę sterowania turbiną.Ta spójność jest kluczowa dla utrzymania niezawodności systemu po wymianie.

Rozszerzona funkcjonalność I/O dla sterowania turbiną

Oprócz zarządzania czujnikami zapewnia specjalistyczne funkcje I/O: dwa wyjścia miliampera do precyzyjnego sterowania urządzeniami w dół, wejścia LVDT/LVDR do monitorowania pozycji liniowej,i wejścia wibracji proximitor/LM do śledzenia stanu rotacji/strukturyFunkcje te rozszerzają zdolność systemu Mark V do zbierania i przetwarzania krytycznych danych turbiny, wspierając bardziej szczegółową kontrolę i przewidywalną konserwację.

Określone wymiary fizyczne i lekkie konstrukcje

Ma wymiary 13,50 x 9,00 x 2,00 i wagę 1,80 funtów, ma kompaktowy, lekki czynnik kształtu.unikanie zakłóceń z innymi komponentami przy jednoczesnym zapewnieniu łatwej obsługi podczas instalacji i wymiany.
