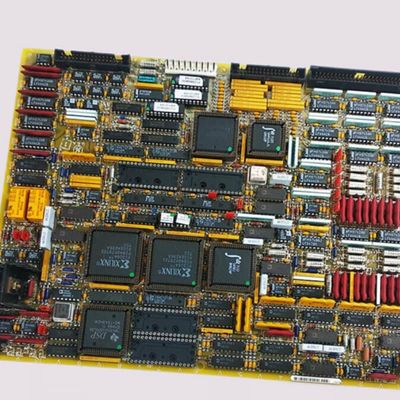

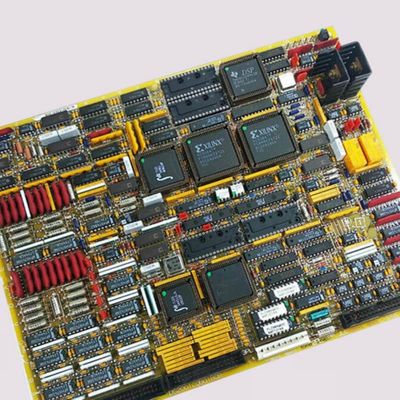

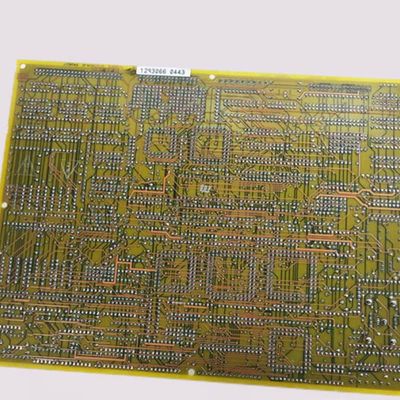

GE DS200TCQBG1BCA RST Rozszerzona karta wejść/wyjść analogowych dla serii Mark V z elastyczną kompatybilnością czujników, wdrażaniem specyficznym dla rdzenia i precyzyjną instalacją EPROM

GE DS200TCQBG1BCAKarta RST Rozszerzona wejść/wyjść analogowych jest dostosowana do systemów sterowania turbinami gazowymi Mark V Series, służąc jako opcjonalna karta wielofunkcyjna dla rozszerzonych możliwości wejść/wyjść. Jest instalowana w rdzeniach R, S i T; aplikacje simplex wymagają tylko jednej karty w rdzeniu R. Używana głównie w konfiguracjach steam simplex i wybranych systemach TMR wymagających proximitorów, obsługuje elastyczną integrację czujników—przełączanie między przetwornikami zbliżeniowymi i akcelerometrami za pomocą zworków sprzętowych i konfiguracji oprogramowania. Jej podstawowe funkcje obejmują zarządzanie wejściami proximitorów, wejściami LVDT/LVDR, dwoma wyjściami miliamperowymi regulatora i wejściami wibracji LM, co czyni ją istotnym elementem zwiększającym zakres monitorowania i kontroli systemu Mark V.

Kluczowe cechy:

Elastyczna kompatybilność czujników i wdrażanie specyficzne dla rdzenia
Karta została zaprojektowana z myślą o adaptacji: współpracuje zarówno z przetwornikami zbliżeniowymi, jak i akcelerometrami, ze zworkami ustawiającymi odpowiedni tryb w oparciu o podłączony czujnik. Pasuje do rdzeni R/S/T, ale upraszcza konfiguracje simplex za pomocą pojedynczej karty rdzenia R. System Mark V, w połączeniu z tą kartą, może wzbudzać czujniki wibracji akcelerometru i skalować ich sygnały zwrotne—rozszerzając możliwości monitorowania wibracji, krytyczne dla stanu turbiny.

Precyzyjna instalacja EPROM i spójność funkcjonalna
Instalacja EPROM wymaga wyrównania modułu z gniazdem i mocnego dociśnięcia, aby zapewnić ścisłe połączenie fizyczne. Krytyczną najlepszą praktyką jest zachowanie oprogramowania układowego i programowania starych EPROM’ów, gwarantując, że karta zamienna działa identycznie jak oryginalna—unikając niedopasowań, które mogłyby zakłócić logikę sterowania turbiną. Ta spójność jest kluczowa dla utrzymania niezawodności systemu po wymianie.

Rozszerzona funkcjonalność wejść/wyjść dla sterowania turbiną

Oprócz zarządzania czujnikami, zapewnia specjalistyczne funkcje wejść/wyjść: dwa wyjścia miliamperowe regulatora do precyzyjnej kontroli urządzeń downstream, wejścia LVDT/LVDR do monitorowania położenia liniowego oraz wejścia wibracji proximitor/LM do śledzenia stanu obrotowego/strukturalnego. Te funkcje rozszerzają zdolność systemu Mark V do zbierania i przetwarzania krytycznych danych turbiny, wspierając bardziej szczegółową kontrolę i konserwację predykcyjną.

Zdefiniowane wymiary fizyczne i lekka konstrukcja

O wymiarach 13,50 x 9,00 x 2,00 i wadze 1,80 funtów, ma kompaktowy, lekki kształt. Ta konstrukcja idealnie pasuje do ograniczeń przestrzennych rdzenia Mark V, unikając zakłóceń z innymi komponentami, jednocześnie zapewniając łatwą obsługę podczas instalacji i wymiany.
