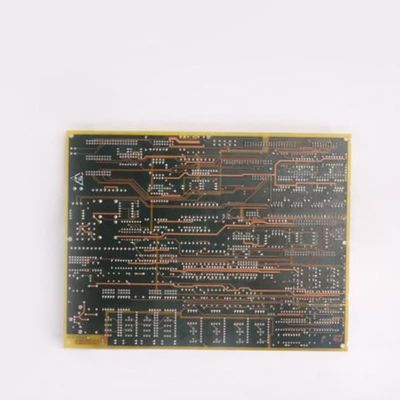

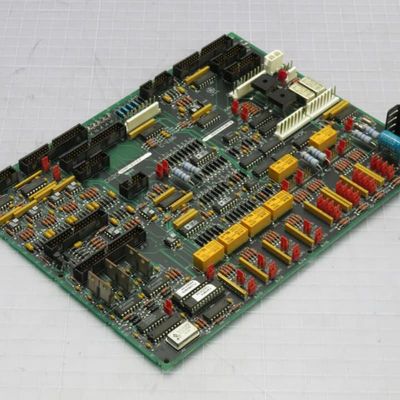

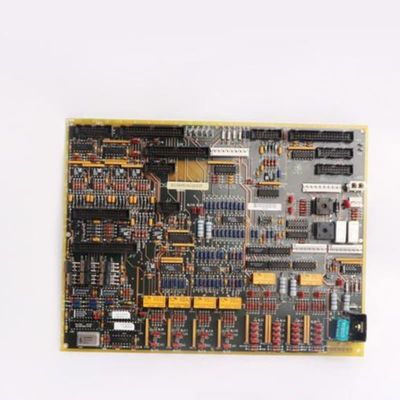

GE DS200TCQCG1BGF Analogic IO Expander Board z kompleksowym procesorem sygnału 2 kg masy i 1 roku gwarancji

GEDS200TCQCG1BGFjest tablicą rozszerzającą IO analogiczną (TCQC) integralną do serii Mark V LM w ramach systemu sterowania Speedtronic GE.Zwiększa zdolność systemu do przetwarzania dodatkowych sygnałów analogowych z centralnych płyt końcowych I/O, obsługując skalowanie, kondycjonowanie i dystrybucję krytycznych danych do pracy turbiny.i przetwarzanie sygnałów przetwornika megawatów, skalowanie ich przed przekazaniem do płyty STCA za pośrednictwem złącza 19PLWłącza również sygnały impulsowe i wymienia sygnały generatora / linii z płytą STCA za pośrednictwem złącza JE, co sprawia, że jest niezbędne do bezproblemowego sterowania turbiną.

Kluczowe cechy:
Kompleksowe przetwarzanie i dystrybucja sygnałów
Płyta doskonale zarządza różnorodnymi sygnałami analogowymi, skaluje i kondycjonuje wejścia przetwornika megawatów, sygnały częstotliwości pulsu i dane generatora / linii.Router ten przesyła przetwarzane sygnały do komponentów krytycznych, wysyłając dane o prędkości i przepływie wału do płyty TCQA za pośrednictwem JE i sygnały megawattowe do płyty STCA za pośrednictwem 19PL.Ponadto zapewnia pobudzenie dla LVDT/LVDR, zapewniając dokładne wykrywanie pozycji niezbędne do uruchamiania turbiny.

Obwody sterowania zaworu serwo
Dedykowane obwody zarządzają regulacją zaworu serwo, skoków skali prądu z tablicy TCQA do zawórów pozycyjnych, z informacji zwrotnych odniesienia i zakresów prądu ustawionych za pośrednictwem sprzętu.Płyty zintegrowane serwo zacisk przekaźniki stosujące dodatni prąd do zaworów i samobójcze przekaźniki sygnały uziemienia, aby pozwolić zaworów dryfować do pozycji stronniczościRelaje samobójcze aktywują się za pomocą sygnałów z CSP przesyłanych przez płytę TCQA, zapewniając bezpieczne, kontrolowane działanie zaworu w warunkach awarii.

Integracja IONET i kompatybilność systemu
W przypadku zainstalowania opcjonalnego 21> obsługuje terminację IONET dla określonych rdzeni, zwiększając komunikację w systemie Speedtronic.Jego standaryzowane złącza zapewniają płynną interakcję z płytami STCA i TCQA, utrzymując integralność sygnału w całej architekturze sterowania.

Dostosowane do potrzeb turbiny
Koncentrując się na prędkości wału pod wysokim ciśnieniem, przepływie płynnego paliwa i sterowaniu zawórami serwowymi, parametry kluczowe dla wydajności turbiny gazowej i parowej, zarząd spełnia wymagania specyficzne dla branży.Jego zdolność do precyzyjnego kondycjonowania i kierowania tych sygnałów wspiera efektywne działanie turbiny, zmniejsza opóźnienie reakcji i zwiększa ogólną niezawodność systemu w zakresie wytwarzania energii i w przemyśle.
