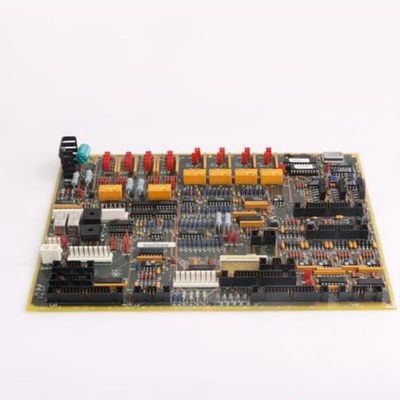

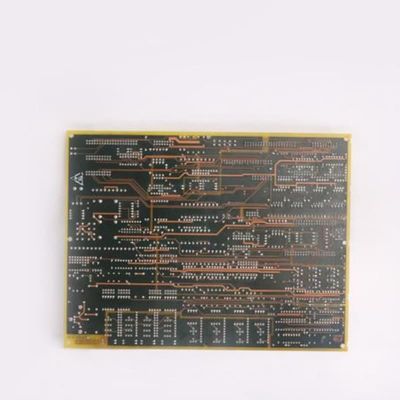

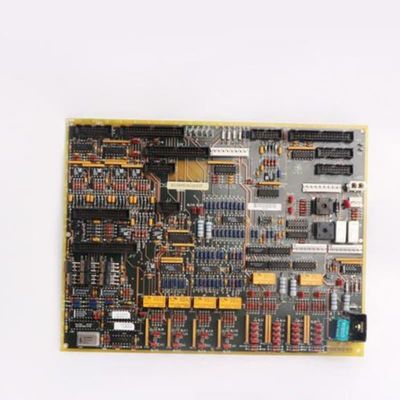

GE DS200TCQCG1BJF Analog IO Expander Board o wysokości 200 mm, szerokości 100 mm i masie 2 kg do sterowania turbiną

GE DS200TCQCG1BJF to analogowa karta rozszerzeń wejść/wyjść (TCQC) integralna z serią Mark V LM w systemie sterowania Speedtronic firmy GE. Zwiększa możliwości systemu w zakresie przetwarzania dodatkowych sygnałów analogowych z kart zaciskowych rdzenia I/O, obsługując skalowanie, kondycjonowanie i dystrybucję krytycznych danych dla pracy turbiny. Kluczowe funkcje obejmują dostarczanie wzbudzenia dla LVDT/LVDR, zakończenie połączeń IONET i przetwarzanie sygnałów przetwornika megawatów — skalowanie ich przed przesłaniem do karty STCA przez złącze 19PL. Kondycjonuje również wejścia impulsów i wymienia sygnały generatora/linii z kartą STCA przez złącze JE, co czyni ją niezbędną dla płynnej kontroli turbiny.

Kluczowe cechy:
Kompleksowe przetwarzanie i dystrybucja sygnałów
Karta doskonale radzi sobie z zarządzaniem różnymi sygnałami analogowymi, skaluje i kondycjonuje wejścia przetwornika megawatów, sygnały impulsów i dane generatora/linii. Przekazuje przetworzone sygnały do krytycznych komponentów — wysyłając dane o prędkości wału/przepływie do karty TCQA przez JE i sygnały megawatów do karty STCA przez 19PL. Dodatkowo zapewnia wzbudzenie dla LVDT/LVDR, zapewniając dokładne wykrywanie pozycji, niezbędne do uruchamiania turbiny.

Obwody sterowania zaworami serwo
Dedykowane obwody zarządzają regulacją zaworów serwo, zworki skalują prąd z karty TCQA do zaworów pozycjonujących, z informacją zwrotną i zakresami prądu ustawianymi przez sprzęt. Karta integruje przekaźniki zaciskowe serwo, przykładając dodatni prąd do zaworów i przekaźniki samobójcze uziemiające sygnały, aby umożliwić zaworom dryfowanie do pozycji polaryzacji. Przekaźniki samobójcze aktywują się za pośrednictwem sygnałów z CSP, kierowanych przez kartę TCQA, zapewniając bezpieczną, kontrolowaną pracę zaworów w warunkach awarii.

Integracja IONET i kompatybilność systemu
Obsługuje zakończenie IONET dla określonych rdzeni po zainstalowaniu opcjonalnego 21>, zwiększając komunikację w systemie Speedtronic. Znormalizowane złącza zapewniają płynną interakcję z kartami STCA i TCQA, zachowując integralność sygnału w całej architekturze sterowania. Ta integracja jest krytyczna dla synchronizacji podsystemów turbiny, od czujników po siłowniki.

Dostosowane do potrzeb specyficznych dla turbin
Koncentrując się na prędkości wału wysokiego ciśnienia, przepływie paliwa płynnego i sterowaniu zaworami serwo — parametrach istotnych dla wydajności turbiny gazowej/parowej — karta odpowiada na specyficzne wymagania branżowe. Jej zdolność do kondycjonowania i kierowania tymi sygnałami z precyzją wspiera wydajną pracę turbiny, zmniejsza opóźnienia reakcji i zwiększa ogólną niezawodność systemu w elektrowniach i ustawieniach przemysłowych.
